Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
31Q6-02024 | 31Q6-02024 | Fuel Tank Wa | В корзину | |
31Q6-02025 | 31Q6-02025 | Fuel Tank Wa | В корзину | |
31Q6-02026 | 31Q6-02026 | Fuel Tank Wa | В корзину | |
31Q6-02130 | 31Q6-02130 | COVER-DRAIN | В корзину | |
31Q4-02130 | 31Q4-02130 | Fuel Cap Assy | В корзину | |
31Q4-02120 | 31Q4-02120 | Fuel Cap Assy | В корзину | |
21Q4-10700 | 21Q4-10700 | SENDER-FUEL | В корзину | |

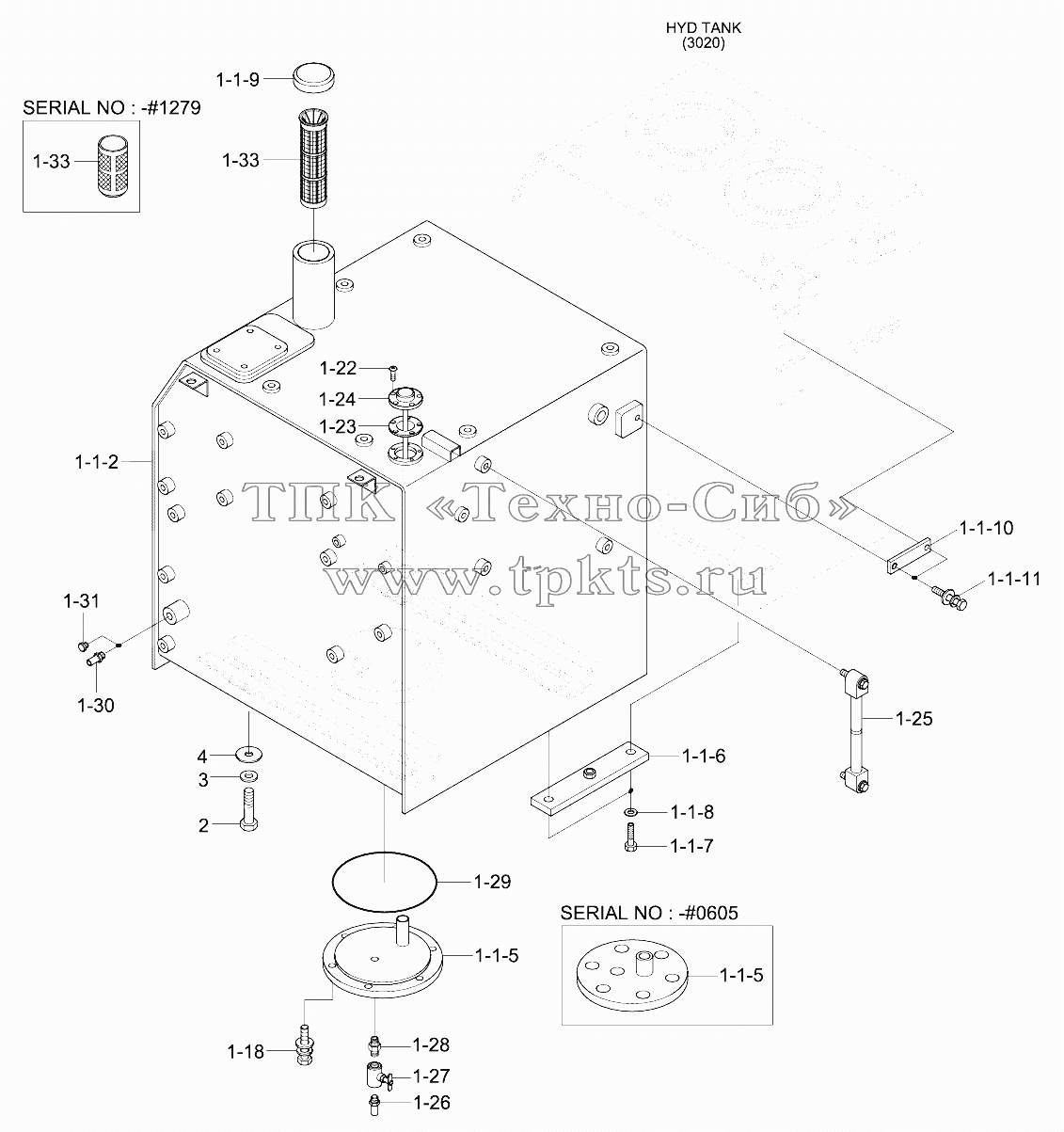

1 | FuelTank | Fuel & Hyd Tank Assy | В корзину | |
1-1-2 | 31Q6-02023 | Fuel Tank Wa | В корзину | |
1-1-5 | 31Q6-02120 | Cover-Drain | В корзину | |
1-1-6 | 31Q6-01350 | Bracket | В корзину | |
1-1-7 | S017-20050D | BOLT-HEX | В корзину | |
1-1-8 | S441-200006 | WASHER-HARDENED | В корзину | |
1-1-9 | 31N4-02120 | Fuel Cap Assy | В корзину | |
1-1-10 | 31Q6-01340 | Plate | В корзину | |
1-1-11 | S037-123026 | BOLT-W/WASHER | В корзину | |
1-18 | S037-103026 | BOLT-W/WASHER | В корзину | |
1-22 | S131-051546 | SCREW-W/WASHER | В корзину | |
1-23 | E128-1053 | GASKET | В корзину | |
1-24 | 21N4-10500 | Sender-Fuel | В корзину | |
1-25 | 31N6-02600 | Gauge-Level | В корзину | |
1-26 | P090-100404 | CONNECTOR-HOSE | В корзину | |
1-27 | E131-1006 | VALVE-NEEDLE | В корзину | |
1-28 | 31E5-3049 | FITTING | В корзину | |
1-29 | S632-170001 | O-RING | В корзину | |
1-30 | P090-101608 | CONNECTOR-HOSE | В корзину | |
1-31 | P220-430204 | PLUG-HEX | В корзину | |
1-33 | 31QA-02080 | Strainer | В корзину | |
3 | 91E6-60200-DA | WASHER-HARDENED | В корзину | |
4 | 31N8-01300 | SHIM | В корзину |
