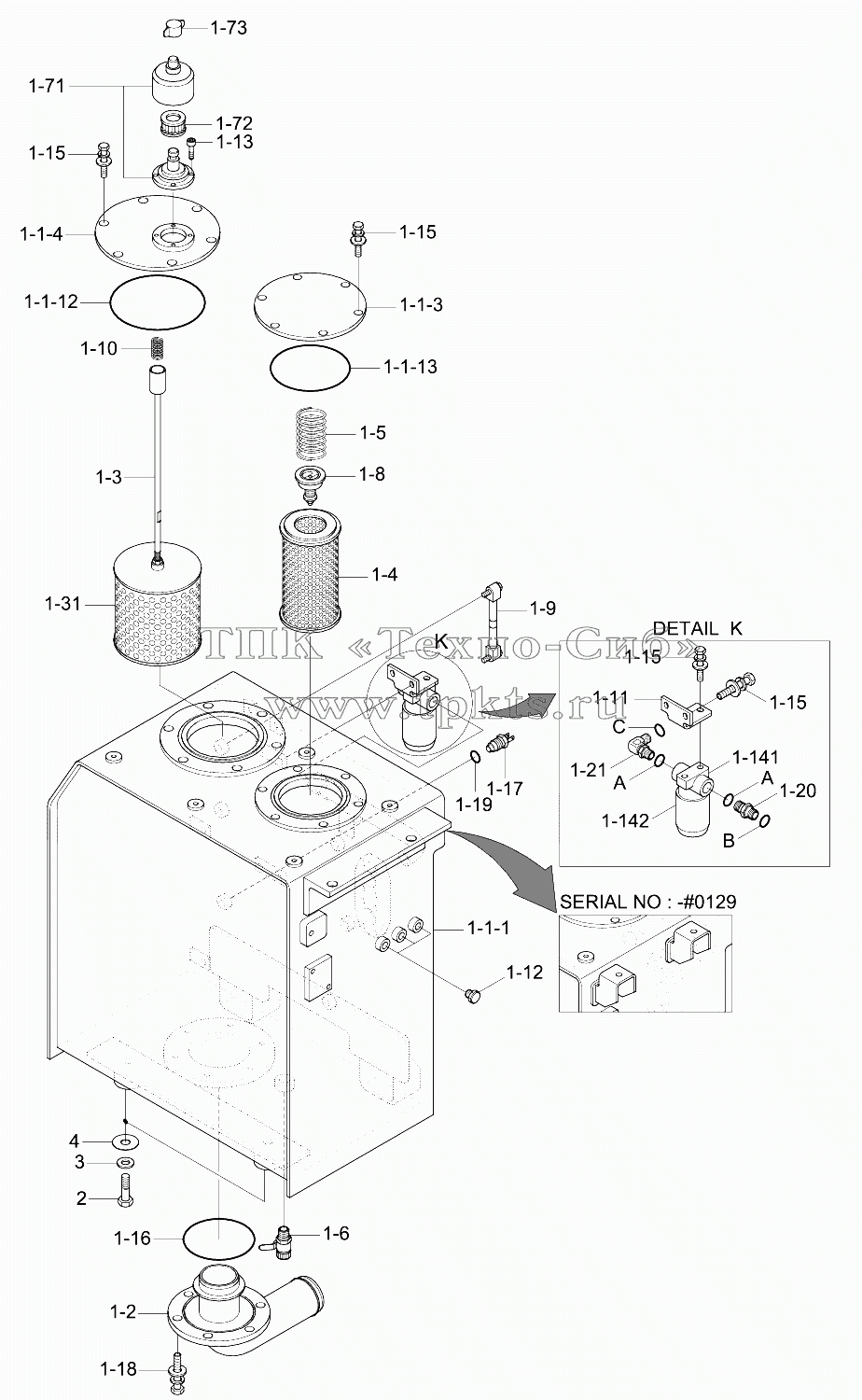

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | FuelTank | Fuel & Hyd Tank Assy | В корзину | |
1-1-1 | 31Q6-01022 | Hyd Tank Wa | В корзину | |
1-1-3 | 31Q6-01330 | Cover-Return | В корзину | |
1-1-4 | 31Q6-01290 | Cover Assy-Suction | В корзину | |
1-1-12 | S632-220001 | O-RING | В корзину | |
1-1-13 | S632-170001 | O-RING | В корзину | |
1-2 | 31Q6-01120 | Pipe Wa-Suction | В корзину | |
1-3 | 31Q6-01130 | STRAINER ASSY | В корзину | |
1-4 | 31Q6-01280 | Element-Return | В корзину | |
1-5 | E131-0220 | Spring | В корзину | |
1-6 | 31Q6-01360 | VALVE-DRAIN | В корзину | |
1-7 | 31EE-02100 | Air Breather | В корзину | |
1-8 | E131-0256 | VALVE-BYPASS | В корзину | |
1-9 | E131-0473 | GAUGE-LEVEL | В корзину | |
1-10 | E131-0594 | SPRING | В корзину | |
1-11 | 31Q6-01160 | BRACKET | В корзину | |
1-12 | P220-110103 | PLUG-HEX | В корзину | |
1-13 | S109-060156 | BOLT-SOCKET | В корзину | |
1-14 | 31N8-01350 | FILTER-DRAIN | В корзину | |
1-15 | S037-102526 | BOLT-W/WASHER | В корзину | |
1-16 | S632-150001 | O-RING | В корзину | |
1-17 | 21EN-40100 | SENDER-TEMP | В корзину | |
1-18 | S037-103026 | BOLT-W/WASHER | В корзину | |
1-19 | 21EA-50260 | PACKING-TEMP SW | В корзину | |
1-20 | X500-110005 | CONNECTOR-ORFS | В корзину | |
1-21 | X520-110018 | Elbow-90, Orfs | В корзину | |
1-31 | E131-0214 | ELEMENT | В корзину | |
1-71 | PM102-0001R | Body | В корзину | |
1-72 | 31EE-02110 | Element | В корзину | |
1-73 | XKCT-00001 | Nut Cap | В корзину | |
1-141 | 31N8-01370 | HEAD-DRAIN FILTER | В корзину | |
1-142 | 31N8-01360 | CARTRIDGE-DRAIN FILTER | В корзину | |
2 | S017-20050D | BOLT-HEX | В корзину | |
3 | 91E6-60200-DA | WASHER-HARDENED | В корзину | |
4 | 31N8-01300 | SHIM | В корзину | |
A | S631-029004 | O-RING | В корзину | |
B | S621-021001 | O-RING | В корзину | |
C | S621-018001 | O-RING | В корзину |
