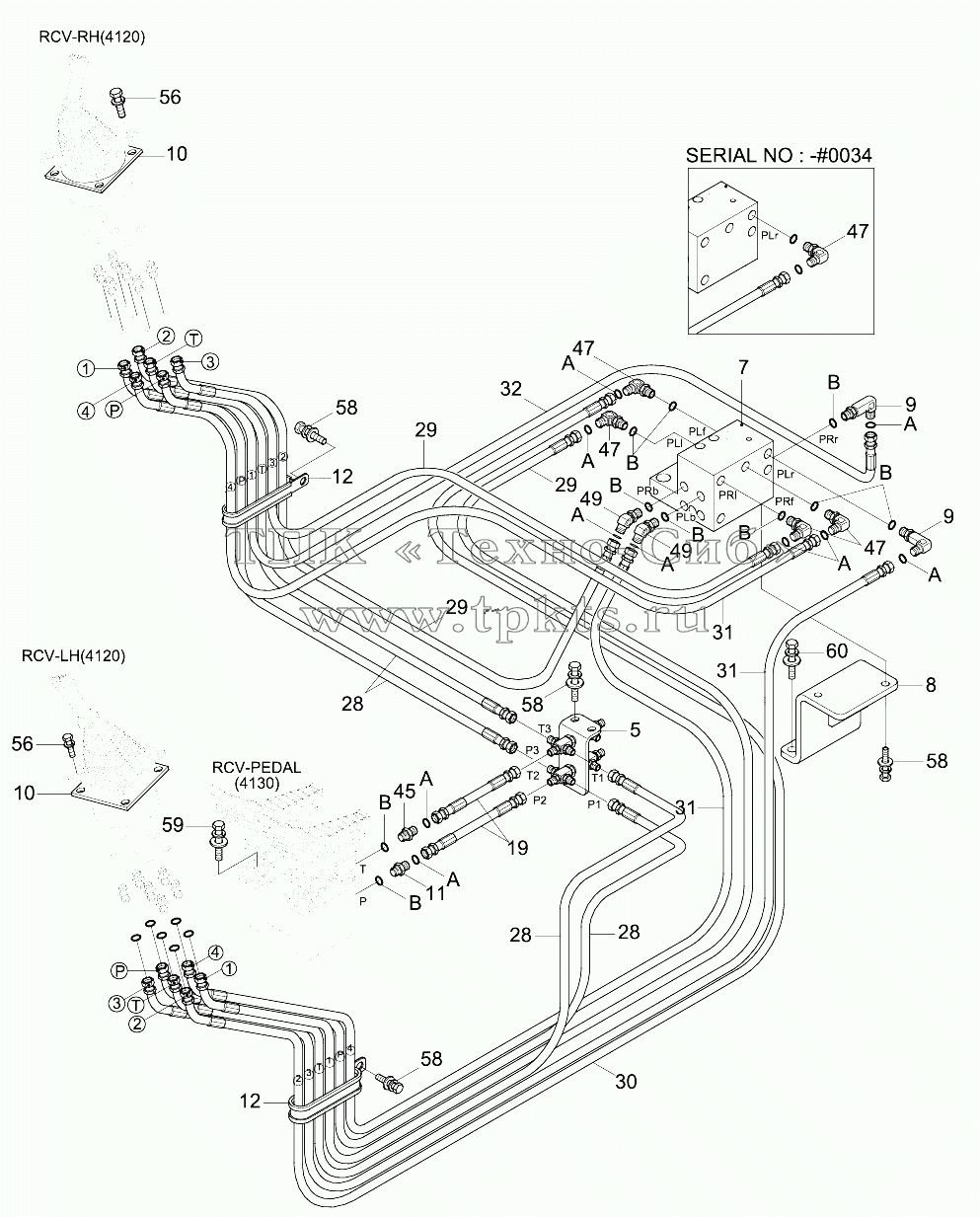

Каталоги запасных частей к спецтехнике Hyundai R210LC-9 PILOT HYD PIPING (CNTL 1, PATTERN CHANGE)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
7
8
9
9
10
10
11
12
12
19
28
28
28
29
29
29
30
31
31
31
32
45
47
47
47
47
49
49
56
56
58
58
58
58
59
60
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
B
B
Позиция на иллюстрации Заводской номер детали Название детали
5 31N6-25100 Cross Assy В корзину
7 31Q6-22000 PATERN CHANGE VALVE В корзину
8 31Q6-20190 BRACKET В корзину
9 31N6-25110 ELBOW-90,LONG В корзину
10 31M6-51061 SHIM В корзину
11 31N6-25060 FILTER-LAST GUARD В корзину
12 31L7-10240 CLAMP-TUBE INS В корзину
19 P910-042018 HOSE ASSY-ORFS 0X0 В корзину
28 P920-042023 Hose Assy-Orfs 0x45 В корзину
29 P920-042050 Hose Assy-Orfs 0x45 В корзину
30 P920-042051 Hose Assy-Orfs 0x45 В корзину
31 P920-042054 Hose Assy-Orfs 0x45 В корзину
32 P920-042056 Hose Assy-Orfs 0x45 В корзину
45 X500-110001 CONNECTOR-ORFS В корзину
47 X520-110001 ELBOW-90,ORFS В корзину
49 X530-110001 ELBOW-45,ORFS В корзину
56 S035-063046 BOLT-W/WASHER В корзину
58 S037-102526 BOLT-W/WASHER В корзину
59 S037-103026 BOLT-W/WASHER В корзину
60 S037-123026 BOLT-W/WASHER В корзину
A S621-011001 O-RING В корзину
B S631-011004 O-RING В корзину
