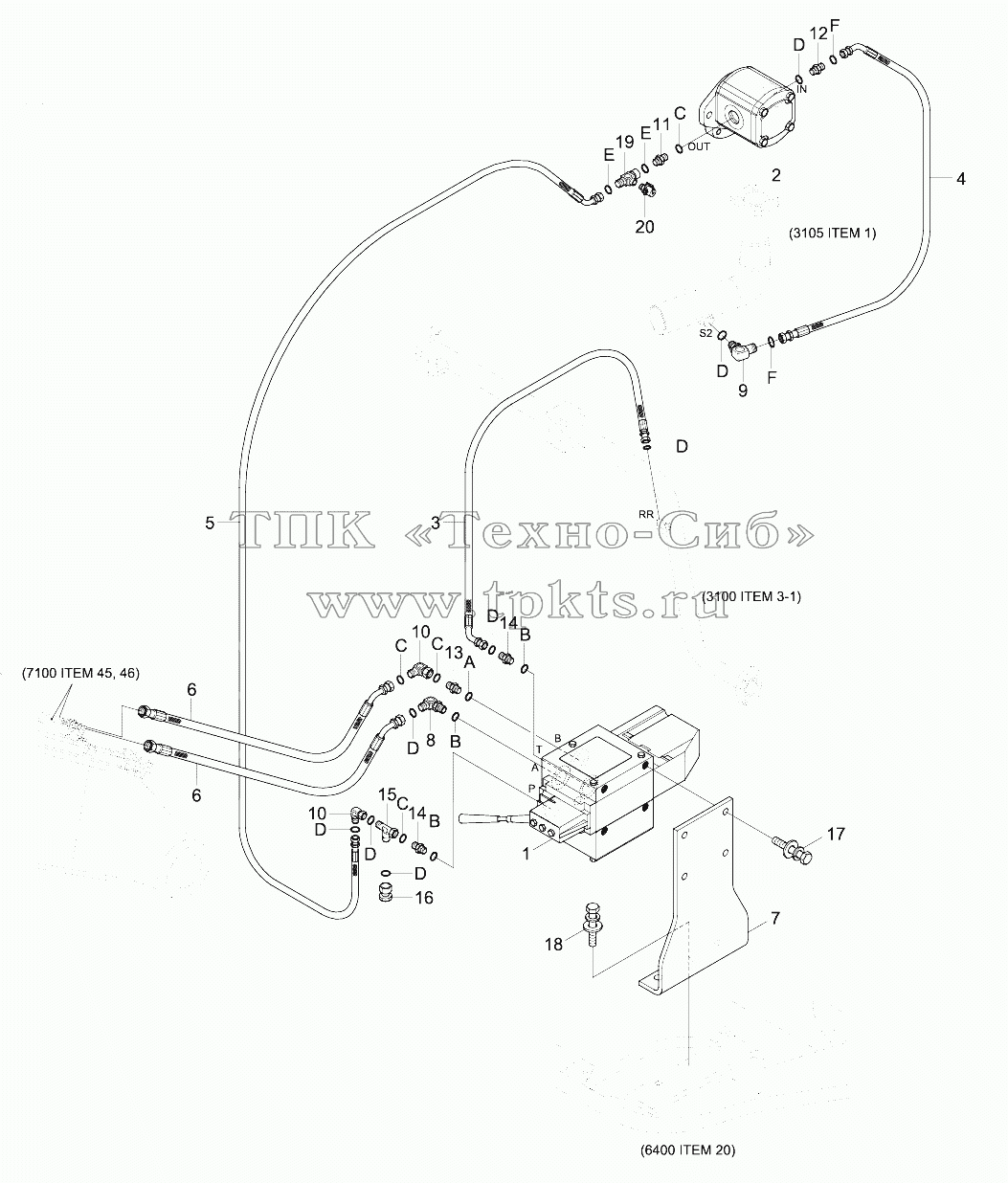

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 31QA-27120 | PROPORTIONAL VALVE | В корзину | |
1 | 31QA-27150 | PROPORTIONAL VALVE | В корзину | |
10 | X850-535300 | Elbow-90,Orfs | В корзину | |
11 | X500-110003 | CONNECTOR-ORFS | В корзину | |
12 | X500-110004 | CONNECTOR-ORFS | В корзину | |
13 | 31S8-20160 | CONNECTOR | В корзину | |
14 | X500-310004 | CONNECTOR-ORFS | В корзину | |
15 | X840-545453 | TEE-R/TYPE,SWIVEL,ORFS | В корзину | |
16 | X710-100105 | CAP-HYD ORFS | В корзину | |
17 | S037-082056 | BOLT-W/WASHER | В корзину | |
18 | S037-123056 | Bolt-W/Washer | В корзину | |
18 | S037-123056 | Bolt-W/Washer | В корзину | |
19 | 31N6-66050 | TEE-TEST | В корзину | |
2 | 31Q6-30011 | GEAR PUMP-FAN DRIVE | В корзину | |
20 | 31EK-11130 | COUPLING-SCREW | В корзину | |
3 | P920-122020 | HOSE ASSY-ORFS | В корзину | |
4 | P920-122019 | HOSE ASSY-ORFS | В корзину | |
5 | P920-086056 | HOSE ASSY-ORFS | В корзину | |
6 | P923-086025 | HOSE ASSY-ORFS | В корзину | |
7 | 31Q6-98640 | BRACKET-CONTROL VALVE | В корзину | |
8 | 31LB-40360 | ELBOW-90 | В корзину | |
9 | X520-110004 | ELBOW-90,ORFS | В корзину | |
A | S611-019001 | O-RING | В корзину | |
B | S611-023001 | O-RING | В корзину | |
C | S621-014001 | O-RING | В корзину | |
D | S621-018001 | O-RING | В корзину | |
E | S631-018004 | O-RING | В корзину | |
F | S631-024004 | O-RING | В корзину | |
1 | 31QA-27120 | PROPORTIONAL VALVE | В корзину | |
1 | 31QA-27150 | PROPORTIONAL VALVE | В корзину | |
10 | X850-535300 | Elbow-90,Orfs | В корзину | |
11 | X500-110003 | CONNECTOR-ORFS | В корзину | |
12 | X500-110004 | CONNECTOR-ORFS | В корзину | |
13 | 31S8-20160 | CONNECTOR | В корзину | |
14 | X500-310004 | CONNECTOR-ORFS | В корзину | |
15 | X840-545453 | TEE-R/TYPE,SWIVEL,ORFS | В корзину | |
16 | X710-100105 | CAP-HYD ORFS | В корзину | |
17 | S037-082056 | BOLT-W/WASHER | В корзину | |
18 | S037-123056 | Bolt-W/Washer | В корзину | |
18 | S037-123056 | Bolt-W/Washer | В корзину | |
19 | 31N6-66050 | TEE-TEST | В корзину | |
2 | 31Q6-30011 | GEAR PUMP-FAN DRIVE | В корзину | |
20 | 31EK-11130 | COUPLING-SCREW | В корзину | |
3 | P920-122020 | HOSE ASSY-ORFS | В корзину | |
4 | P920-122019 | HOSE ASSY-ORFS | В корзину | |
5 | P920-086056 | HOSE ASSY-ORFS | В корзину | |
6 | P923-086025 | HOSE ASSY-ORFS | В корзину | |
7 | 31Q6-98640 | BRACKET-CONTROL VALVE | В корзину | |
8 | 31LB-40360 | ELBOW-90 | В корзину | |
9 | X520-110004 | ELBOW-90,ORFS | В корзину | |
A | S611-019001 | O-RING | В корзину | |
B | S611-023001 | O-RING | В корзину | |
C | S621-014001 | O-RING | В корзину | |
D | S621-018001 | O-RING | В корзину | |
E | S631-018004 | O-RING | В корзину | |
F | S631-024004 | O-RING | В корзину |
