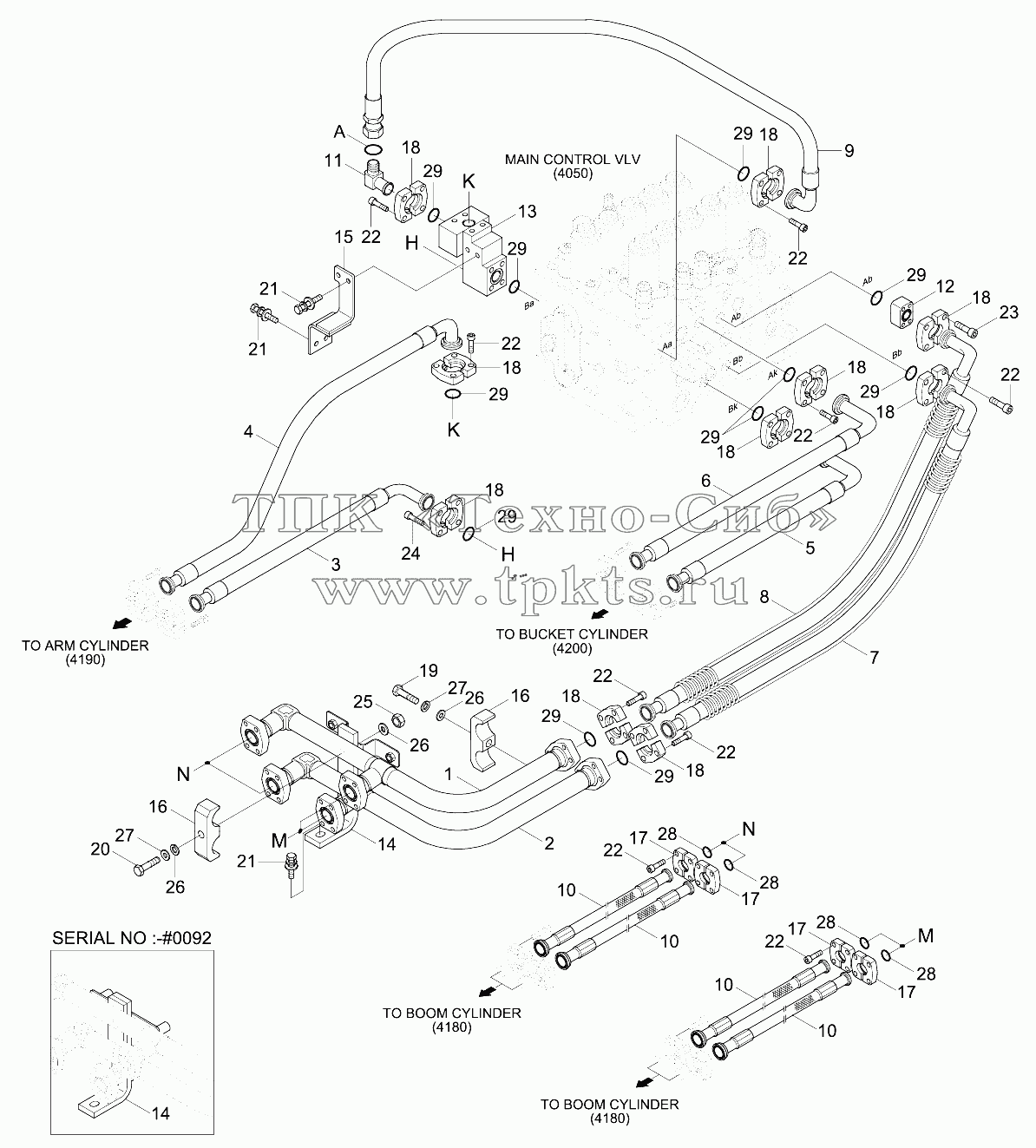

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
31Q6-13390 | 31Q6-13390 | Hose Assy | В корзину | |
31Q6-11321 | 31Q6-11321 | Bracket Wa | В корзину | |
31Q6-11322 | 31Q6-11322 | Bracket Wa | В корзину | |
S017-120956 | S017-120956 | BOLT-HEX | В корзину | |
1 | 31Q6-11270 | Pipe Wa | В корзину | |
2 | 31Q6-11300 | Pipe Wa | В корзину | |
3 | 31Q6-12340 | Hose Assy | В корзину | |
4 | 31Q6-12350 | Hose Assy | В корзину | |
5 | 31Q6-12360 | Hose Assy | В корзину | |
6 | 31Q6-12370 | Hose Assy | В корзину | |
7 | 31Q6-12380 | Hose Assy | В корзину | |
8 | 31Q6-12390 | Hose Assy | В корзину | |
9 | 31Q6-11380 | Hose Assy | В корзину | |
10 | P683-127316 | Hose Assy-Flg 0x0 | В корзину | |
11 | 31NB-10380 | Elbow-90,Orfs | В корзину | |
12 | 31Q6-11410 | Block-Flange | В корзину | |
13 | 31Q6-12401 | BLOCK | В корзину | |
14 | 31Q6-11320 | Bracket | В корзину | |
15 | 31Q6-12420 | BRACKET | В корзину | |
16 | 31Q6-11330 | CLAMP | В корзину | |
17 | P173-120102 | FLANGE-HYD,SPLIT | В корзину | |
18 | P173-160104 | FLANGE-HYD,SPLIT | В корзину | |
19 | S017-120706 | BOLT-HEX | В корзину | |
20 | S017-120856 | Bolt-Hex | В корзину | |
21 | S037-123026 | BOLT-W/WASHER | В корзину | |
22 | S109-100306 | BOLT-SOCKET | В корзину | |
23 | S109-100506 | BOLT-SOCKET | В корзину | |
24 | S109-101006 | BOLT-SOCKET | В корзину | |
25 | S205-121006 | Nut-Hex | В корзину | |
26 | S403-12200B | WASHER-PLAIN | В корзину | |
27 | S411-12000B | WASHER-SPRING | В корзину | |
28 | Y171-019004 | O-RING | В корзину | |
29 | Y171-024004 | O-RING | В корзину | |
A | S631-029004 | O-RING | В корзину |
