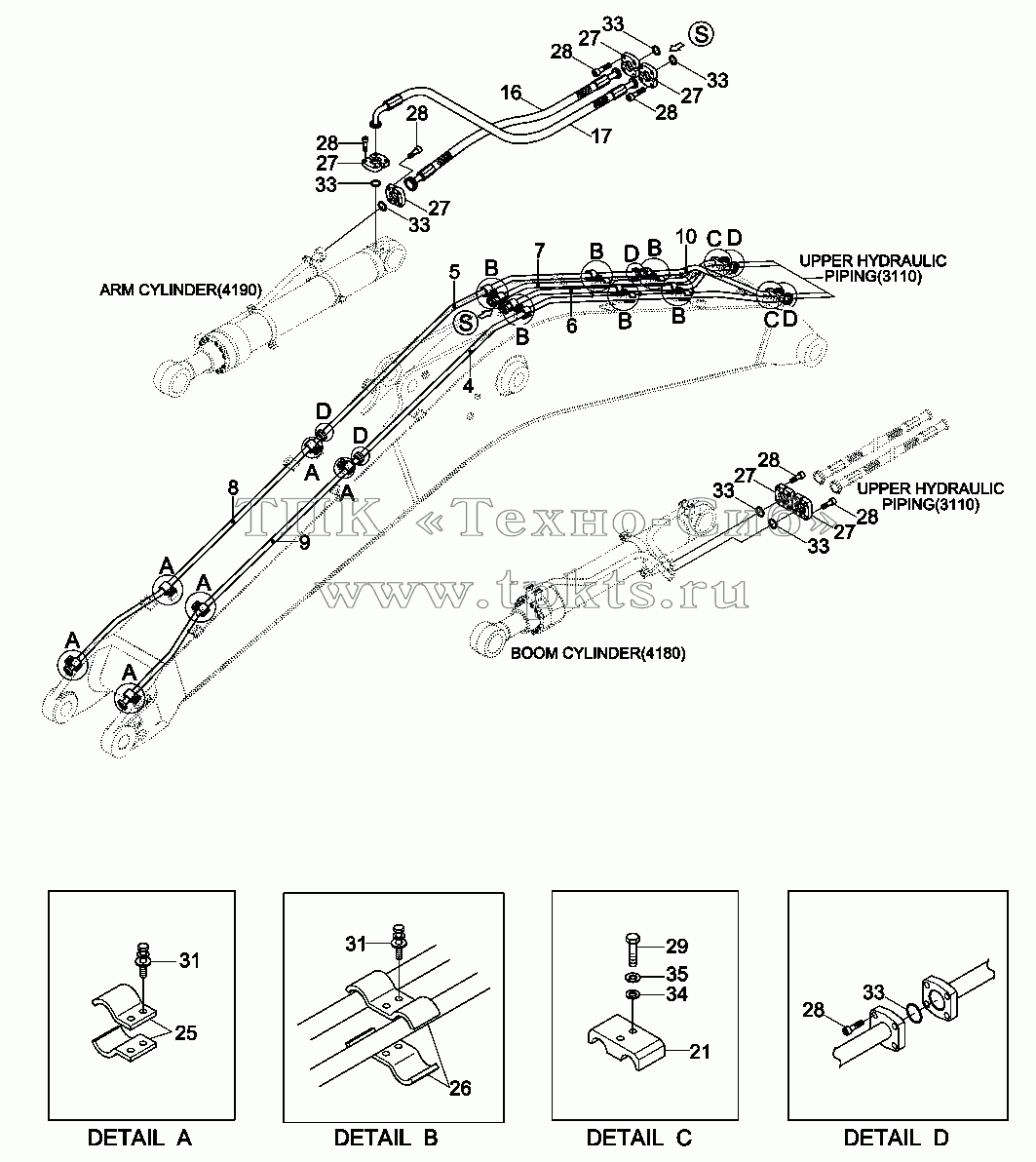

Каталоги запасных частей к спецтехнике Hyundai R330LC-9A BOOM HYDRAULIC PIPING (6.45M, STD)
4
4
5
5
6
6
7
7
8
8
9
9
10
10
16
17
21
25
26
27
27
27
27
27
27
28
28
28
28
28
28
28
29
31
31
33
33
33
33
33
33
33
34
35
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 4 |
31Q9-50141 |
|
PIPE WA-BUCKET CYL,LC |
В корзину
|
| 4 |
31Q9-50142 |
|
PIPE WA-BUCKET CYL,LC |
В корзину
|
| 5 |
31Q9-50211 |
|
PIPE WA-BUCKET,SC |
В корзину
|
| 5 |
31Q9-50212 |
|
PIPE WA-BUCKET,SC |
В корзину
|
| 6 |
31Q9-50160 |
|
PIPE WA-ARM CYL,LC |
В корзину
|
| 6 |
31Q9-50161 |
|
PIPE WA-ARM CYL,LC |
В корзину
|
| 7 |
31Q9-50171 |
|
PIPE WA-ARM CYL,SC |
В корзину
|
| 7 |
31Q9-50170 |
|
PIPE WA-ARM CYL,SC |
В корзину
|
| 8 |
31Q9-50181 |
|
PIPE WA-BUCKET CYL,SC |
В корзину
|
| 8 |
31Q9-50182 |
|
PIPE WA-BUCKET CYL,SC |
В корзину
|
| 9 |
31Q9-50192 |
|
PIPE WA-BUCKET CYL,LC |
В корзину
|
| 9 |
31Q9-50191 |
|
PIPE WA-BUCKET CYL,LC |
В корзину
|
| 10 |
31Q9-50200 |
|
PIPE WA-BUCKET CYL,SC |
В корзину
|
| 10 |
31Q9-50201 |
|
PIPE WA-BUCKET CYL,SC |
В корзину
|
| 16 |
P680-168326 |
|
HOSE ASSY-FLG 0X0 |
В корзину
|
| 17 |
31Q9-50220 |
|
HOSE ASSY-FLG 0X90 |
В корзину
|
| 21 |
31Q6-50200 |
|
CLAMP-PIPE |
В корзину
|
| 25 |
31E7-01711 |
|
CLAMP ASSY |
В корзину
|
| 26 |
31E7-01750 |
|
CLAMP ASSY |
В корзину
|
| 27 |
P173-160104 |
|
FLANGE-HYD,SPLIT |
В корзину
|
| 28 |
S109-100306 |
|
BOLT-SOCKET |
В корзину
|
| 29 |
S017-120656 |
|
BOLT-HEX |
В корзину
|
| 31 |
S037-124026 |
|
BOLT-W/WASHER |
В корзину
|
| 33 |
Y171-024004 |
|
O-RING |
В корзину
|
| 34 |
S403-12200B |
|
WASHER-PLAIN |
В корзину
|
| 35 |
S411-120006 |
|
WASHER-SPRING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
