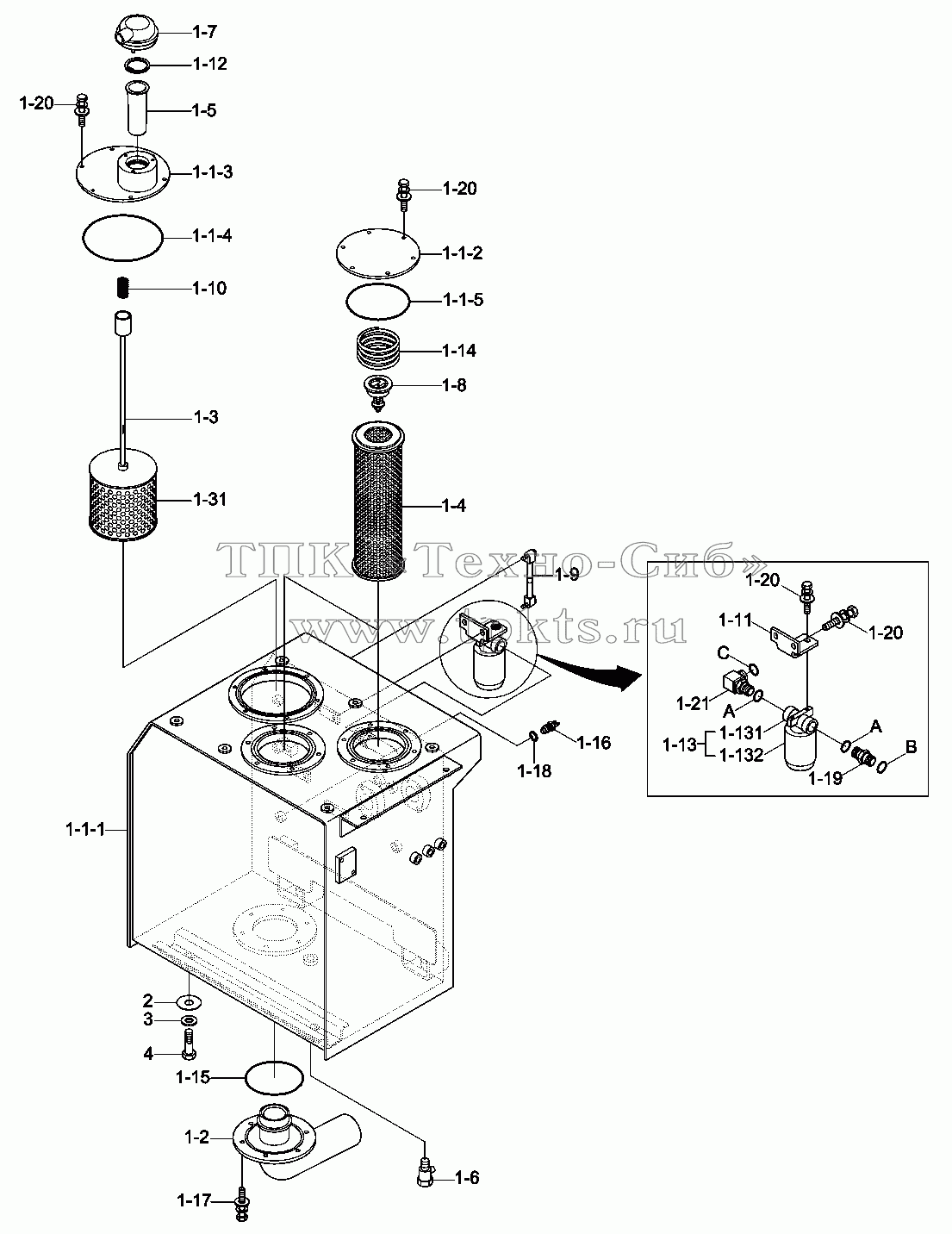

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | FUEL & HYD TANK ASSY | FUEL & HYD TANK ASSY | В корзину | |
1-1 | FUEL & HYD TANK SUB | FUEL & HYD TANK SUB | В корзину | |
1-1-1 | 31Q9-02020 | HYD TANK WA | В корзину | |
1-1-2 | 31N4-01110 | COVER-RETURN | В корзину | |
1-1-3 | 31N8-01280 | COVER ASSY-SUCTION | В корзину | |
1-1-4 | S632-220001 | O-RING | В корзину | |
1-1-5 | S632-170001 | O-RING | В корзину | |
1-10 | E131-0594 | SPRING | В корзину | |
1-11 | 31Q6-01160 | BRACKET | В корзину | |
1-12 | S602-065004 | RING-RETAINING | В корзину | |
1-13 | 31N8-01350 | FILTER-DRAIN | В корзину | |
1-131 | 31N8-01370 | HEAD-DRAIN FILTER | В корзину | |
1-132 | 31N8-01360 | CARTRIDGE-DRAIN FILTER | В корзину | |
1-14 | 31E9-1020 | SPRING-RETURN | В корзину | |
1-15 | S632-150001 | O-RING | В корзину | |
1-16 | 21EN-40100 | SENDER-TEMP | В корзину | |
1-17 | S037-103026 | BOLT-W/WASHER | В корзину | |
1-18 | 21EA-50260 | PACKING-TEMP SW | В корзину | |
1-19 | X500-110005 | CONNECTOR-ORFS | В корзину | |
1-2 | 31QA-01260 | PIPE ASSY | В корзину | |
1-20 | S037-102526 | BOLT-W/WASHER | В корзину | |
1-21 | X820-165453 | TEE-R/TYPE,ORFS | В корзину | |
1-3 | 31Q6-01130 | STRAINER ASSY | В корзину | |
1-31 | E131-0214 | ELEMENT | В корзину | |
1-4 | 31N8-01510 | ELEMENT ASSY | В корзину | |
1-5 | 31EH-00090 | STRAINER | В корзину | |
1-6 | 31Q6-01360 | VALVE-DRAIN | В корзину | |
1-6 | 31Q6-01360 | VALVE-DRAIN | В корзину | |
1-7 | 31NA-00040 | AIR BREATHER | В корзину | |
1-71 | 31EH-00480 | ELEMENT-AIR BREATHER | В корзину | |
1-8 | E131-0256 | VALVE-BYPASS | В корзину | |
1-9 | E131-0473 | GAUGE-LEVEL | В корзину | |
2 | 31N8-01300 | SHIM | В корзину | |
3 | 91E6-60200-DA | WASHER-HARDENED | В корзину | |
4 | S017-20050D | BOLT-HEX | В корзину | |
A | S631-029004 | O-RING | В корзину | |
B | S621-021001 | O-RING | В корзину | |
C | S621-018001 | O-RING | В корзину |
