Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Hyundai › R330LC-9A › PILOT HYDRAULIC PIPING (BASE 3)

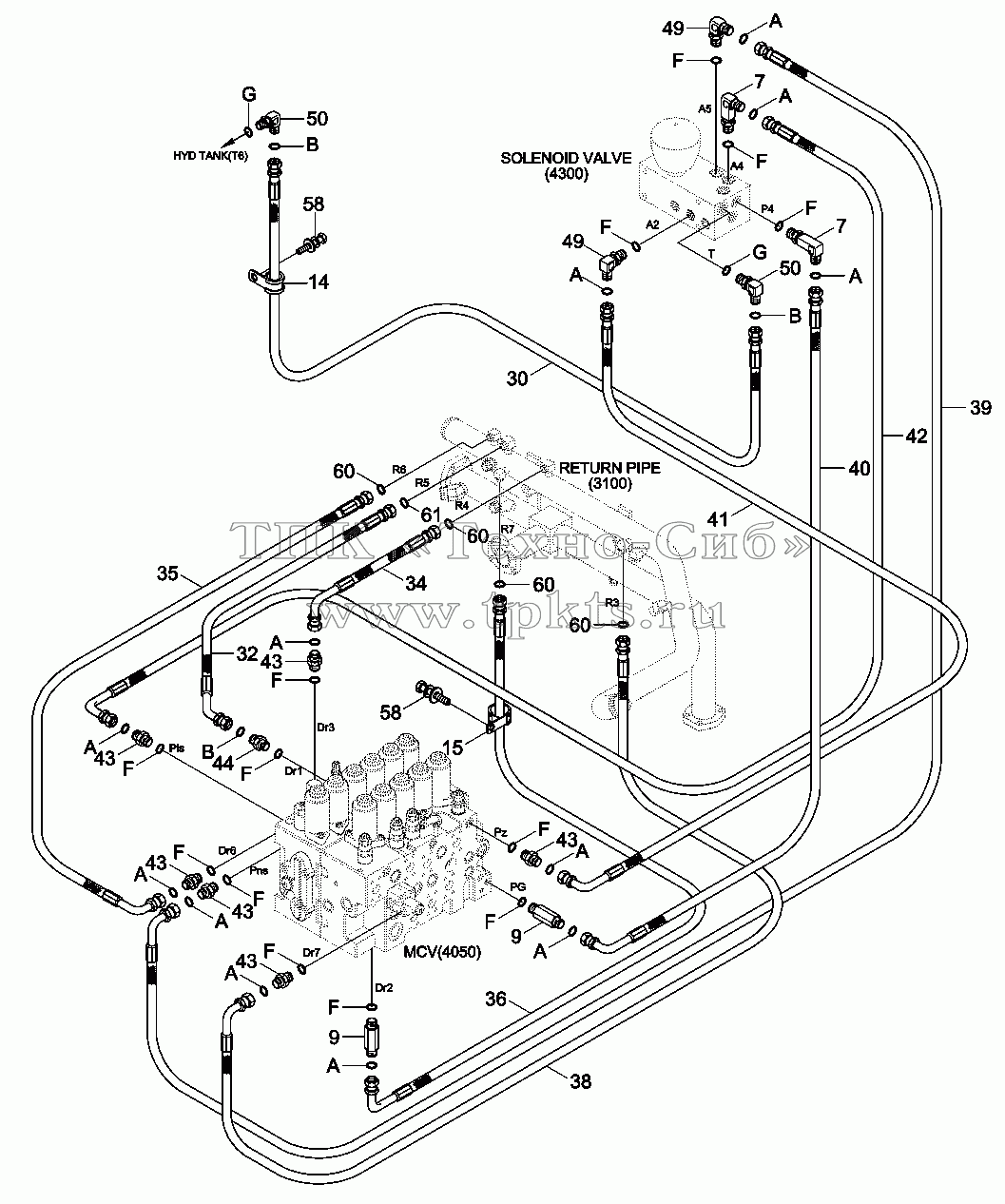

Каталоги запасных частей к спецтехнике Hyundai R330LC-9A PILOT HYDRAULIC PIPING (BASE 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
14
15
30
32
34
35
36
38
39
40
41
42
43
43
43
43
43
43
44
49
49
50
50
58
58
60
60
60
60
61
7
7
9
9
A
A
A
A
A
A
A
A
A
A
A
A
B
B
B
F
F
F
F
F
F
F
F
F
F
F
F
F
G
G
Позиция на иллюстрации Заводской номер детали Название детали
14 31L7-10210 CLAMP-TUBE INS В корзину
15 31L7-10240 CLAMP-TUBE INS В корзину
30 X400-062036 HOSE ASSY-SYNF,ORFS В корзину
32 X410-062009 HOSE ASSY-ORFS 0X45 В корзину
34 X420-042010 HOSE ASSY-ORFS 0X90 В корзину
35 X420-042011 HOSE ASSY-ORFS 0X90 В корзину
36 X420-042016 HOSE ASSY-ORFS 0X90 В корзину
38 X420-042021 HOSE ASSY-ORFS 0X90 В корзину
39 X420-042051 HOSE ASSY-ORFS 0X90 В корзину
40 X420-042049 HOSE ASSY-ORFS 0X90 В корзину
41 X420-042054 HOSE ASSY-ORFS 0X90 В корзину
42 X420-042059 HOSE ASSY-ORFS 0X90 В корзину
43 X500-110001 CONNECTOR-ORFS В корзину
44 X500-110002 CONNECTOR-ORFS В корзину
49 X520-110001 ELBOW-90,ORFS В корзину
50 X520-110002 ELBOW-90,ORFS В корзину
58 S037-102026 BOLT-W/WASHER В корзину
60 S621-011001 O-RING В корзину
61 S621-012001 O-RING В корзину
7 31N6-25110 ELBOW-90,LONG В корзину
9 31N8-40100 CONNECTOR-LONG,ORFS В корзину
A S621-011001 O-RING В корзину
B S621-012001 O-RING В корзину
F S631-011004 O-RING В корзину
G S631-014004 O-RING В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
