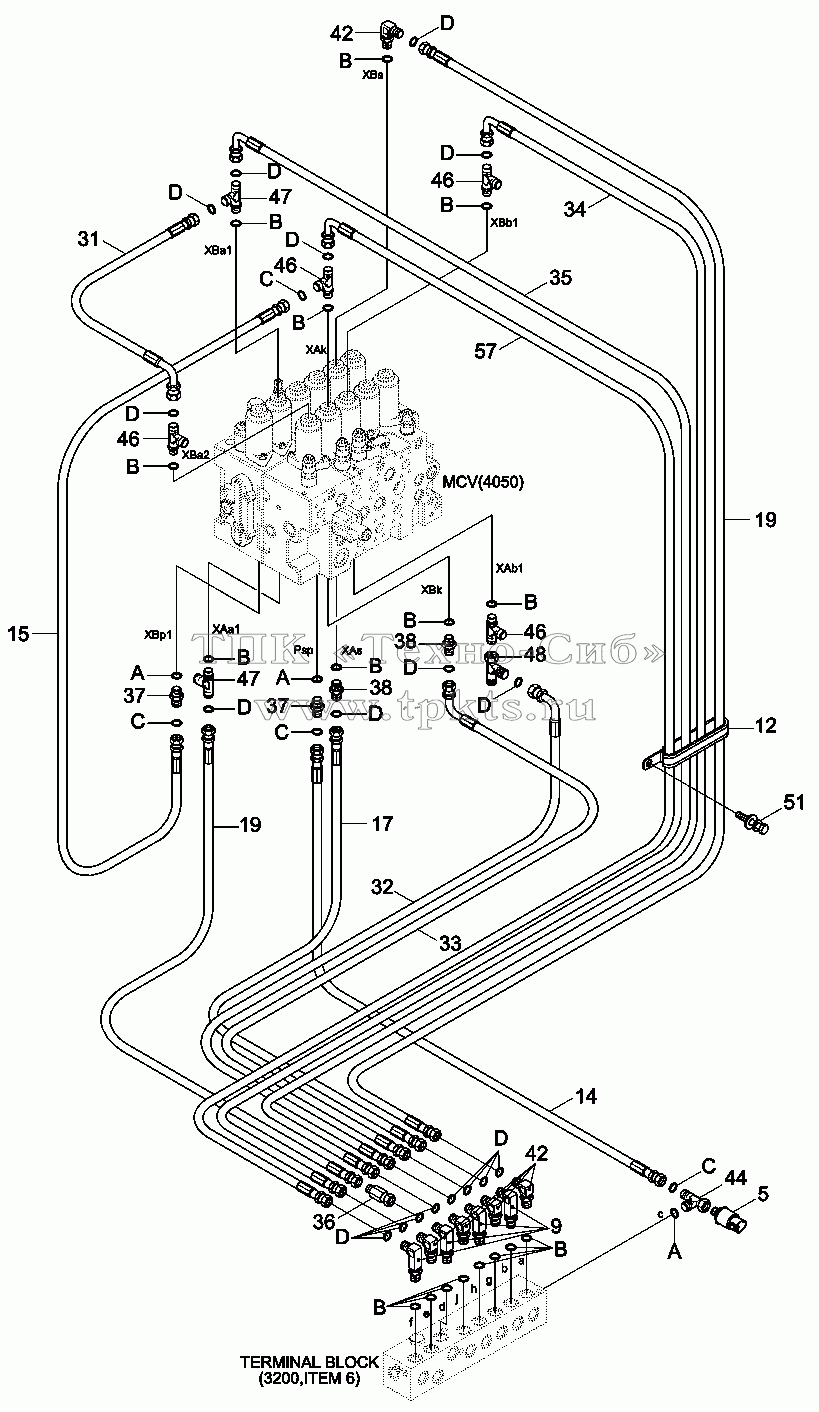

Каталоги запасных частей к спецтехнике Hyundai R330LC-9A PILOT HYDRAULIC PIPING (CONTROL 2)
12
14
15
17
19
19
31
32
33
34
35
36
37
37
38
38
42
42
44
46
46
46
46
47
47
48
5
51
57
9
A
A
A
B
B
B
B
B
B
B
B
B
B
B
C
C
C
C
D
D
D
D
D
D
D
D
D
D
D
D
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 12 |
31L7-10270 |
|
CLAMP-TUBE |
В корзину
|
| 14 |
X400-042021 |
|
HOSE ASSY-SYNF,ORFS |
В корзину
|
| 15 |
X400-042022 |
|
HOSE ASSY-SYNF,ORFS |
В корзину
|
| 17 |
X400-062025 |
|
HOSE ASSY-SYNF,ORFS |
В корзину
|
| 19 |
X400-062028 |
|
HOSE ASSY-SYNF,ORFS |
В корзину
|
| 31 |
X420-062010 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 32 |
X420-062024 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 33 |
X420-062025 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 34 |
X420-062033 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 35 |
X420-062037 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 36 |
31ND-22700 |
|
VALVE-SHOCKLESS |
В корзину
|
| 37 |
X500-110001 |
|
CONNECTOR-ORFS |
В корзину
|
| 38 |
X500-110002 |
|
CONNECTOR-ORFS |
В корзину
|
| 42 |
X520-110002 |
|
ELBOW-90,ORFS |
В корзину
|
| 44 |
31NB-20130 |
|
TEE-RUN TYPE/TEST |
В корзину
|
| 46 |
X820-065152 |
|
TEE-R/TYPE,ORFS |
В корзину
|
| 47 |
X820-065252 |
|
TEE-R/TYPE,ORFS |
В корзину
|
| 48 |
X840-525251 |
|
TEE-R/TYPE,SWIVEL,ORFS |
В корзину
|
| 5 |
31Q4-40830 |
|
SENSOR-PRESSURE |
В корзину
|
| 51 |
S037-102026 |
|
BOLT-W/WASHER |
В корзину
|
| 57 |
X420-062036 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 9 |
31N1-40130 |
|
ELBOW-90,LONG,ORFS |
В корзину
|
| A |
S631-011004 |
|
O-RING |
В корзину
|
| B |
S631-014004 |
|
O-RING |
В корзину
|
| C |
S621-011001 |
|
O-RING |
В корзину
|
| D |
S621-012001 |
|
O-RING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
