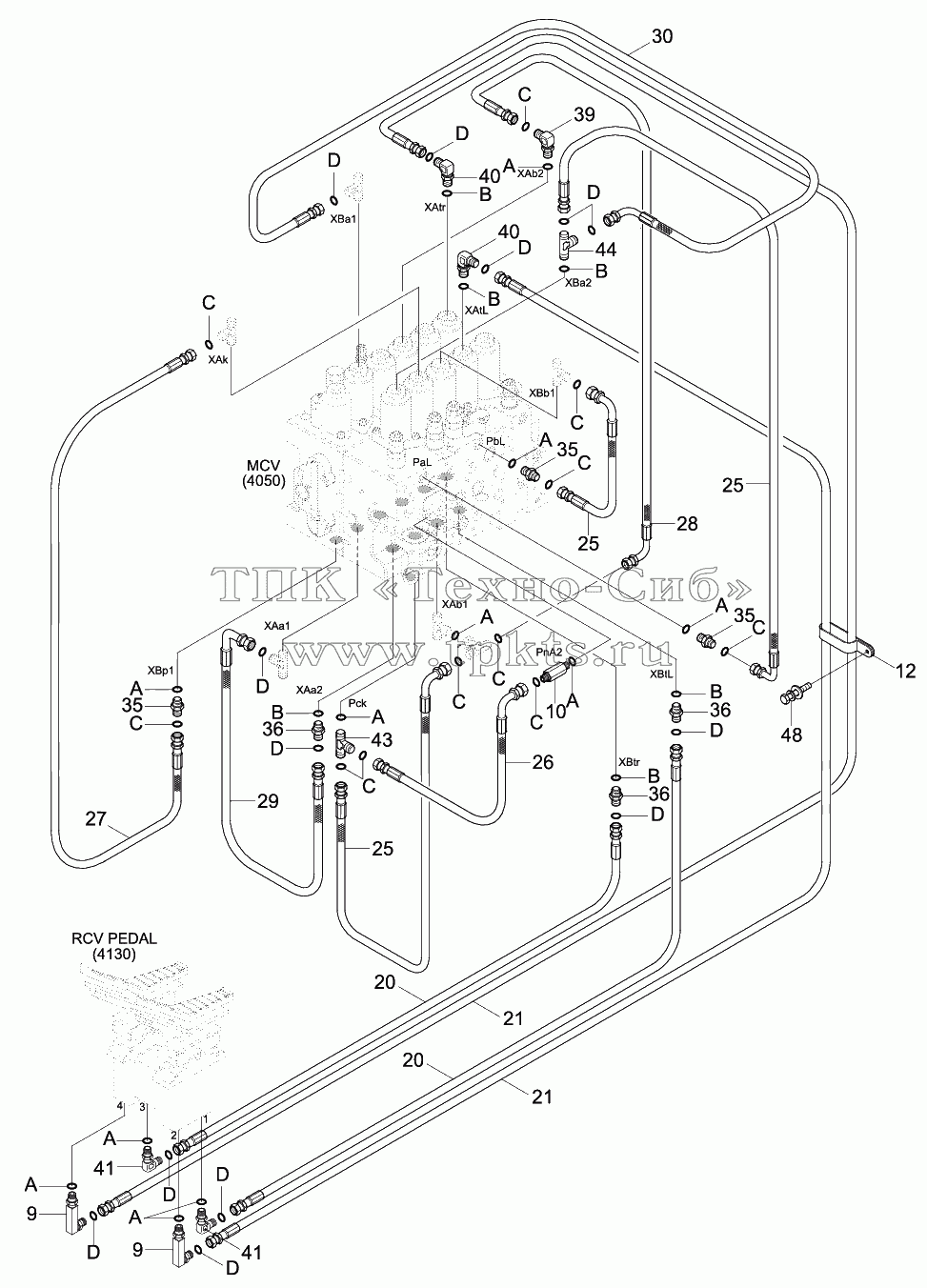

Каталоги запасных частей к спецтехнике Hyundai R330LC-9SH PILOT HYD PIPING (CONTROL 3)
9
9
10
12
20
20
21
21
25
25
25
26
27
28
29
30
35
35
35
36
36
36
39
40
40
41
41
43
48
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
C
C
C
C
C
C
C
C
C
C
D
D
D
D
D
D
D
D
D
D
D
D
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 9 |
31N7-22100 |
|
ELBOW-90,ORFS,LONG |
В корзину
|
| 10 |
X511-104515 |
|
CONNECTOR-LONG,ORFS |
В корзину
|
| 12 |
31L7-10270 |
|
CLAMP-TUBE |
В корзину
|
| 20 |
X400-062072 |
|
HOSE ASSY-SYNF,ORFS |
В корзину
|
| 21 |
X400-062075 |
|
Hose Assy-Synf,Orfs |
В корзину
|
| 25 |
X420-042007 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 26 |
X420-042016 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 27 |
X400-042022 |
|
HOSE ASSY-SYNF,ORFS |
В корзину
|
| 28 |
X420-042026 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 29 |
X420-062007 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 30 |
X420-062010 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 35 |
X500-110001 |
|
CONNECTOR-ORFS |
В корзину
|
| 36 |
X500-110002 |
|
CONNECTOR-ORFS |
В корзину
|
| 39 |
X520-110001 |
|
ELBOW-90,ORFS |
В корзину
|
| 40 |
X520-110002 |
|
ELBOW-90,ORFS |
В корзину
|
| 41 |
X520-110011 |
|
ELBOW-90,ORFS |
В корзину
|
| 43 |
X820-045151 |
|
TEE-R/TYPE,ORFS |
В корзину
|
| 48 |
S037-102026 |
|
BOLT-W/WASHER |
В корзину
|
| A |
S631-011004 |
|
O-RING |
В корзину
|
| B |
S631-014004 |
|
O-RING |
В корзину
|
| C |
S621-011001 |
|
O-RING |
В корзину
|
| D |
S621-012001 |
|
O-RING |
В корзину
|
