Каталоги запасных частей к спецтехнике JCB 4CX CIRCUIT, BUCKET RAM EXTRADIG DIPPER 15’6"

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
9
9
9
10
10
10
10
11
12
13
14
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
18
19

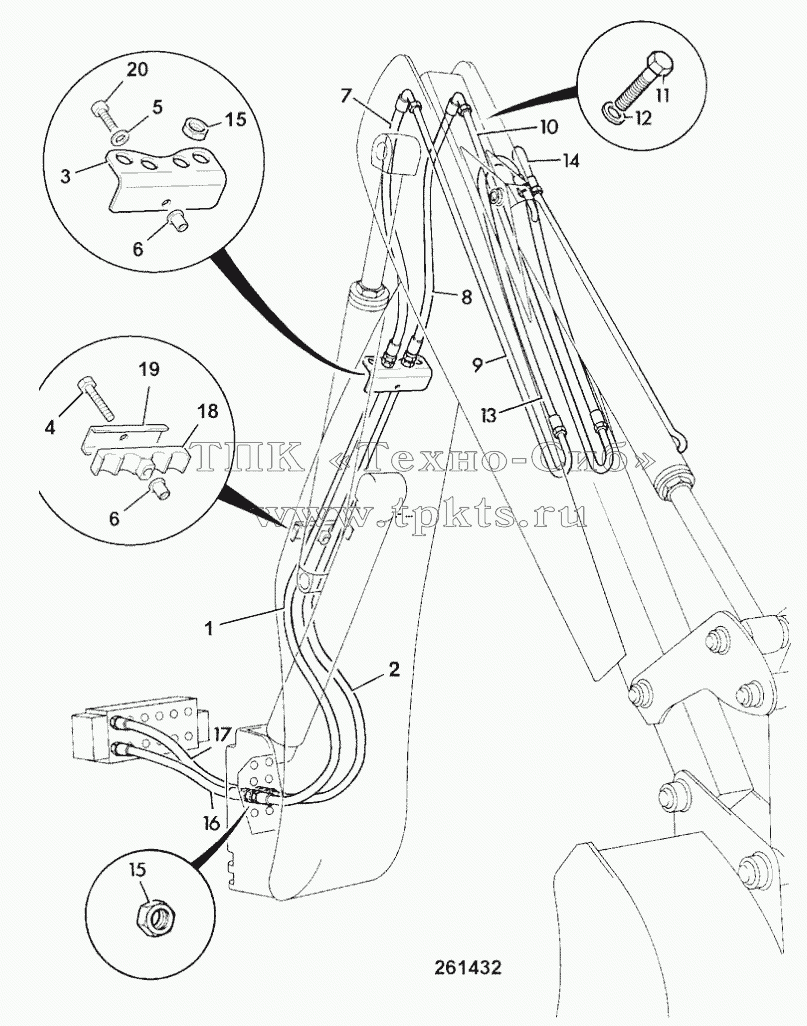

Позиция на иллюстрации Заводской номер детали Название детали
1 629/80030 Hose В корзину
2 629/80030 Hose В корзину
3 331/31794 Plate hose support В корзину
4 1315/3414Z Bolt В корзину
5 823/00377 Washer Plain В корзину
6 826/01249 Nut Rrivet В корзину
7 613/80061 Hose В корзину
8 613/80061 Hose В корзину
9 335/06284 Pipe extradig dipper L.H. В корзину
9 128/17340 Pipe carrier feed pipe В корзину
10 335/06285 Pipe extradig dipper R.H. В корзину
10 128/17339 Pipe carrier feed pipe В корзину
11 1315/0408Z Setscrew В корзину
12 1420/0008Z Washer В корзину
13 613/05400 Hose В корзину
14 613/05400 Hose В корзину
15 1356/0004Z Nut В корзину
15 1418/0018Z Washer Lock, Internal Teeth В корзину
16 613/36010 Hose В корзину
16 613/36006 Hose В корзину
16 613/36003 Hose В корзину
17 613/36001 Hose В корзину
17 613/36011 Hose В корзину
17 613/36005 Hose В корзину
18 331/14805 Plate Clamp Backing В корзину
19 1391/3410Z Capscrew В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
