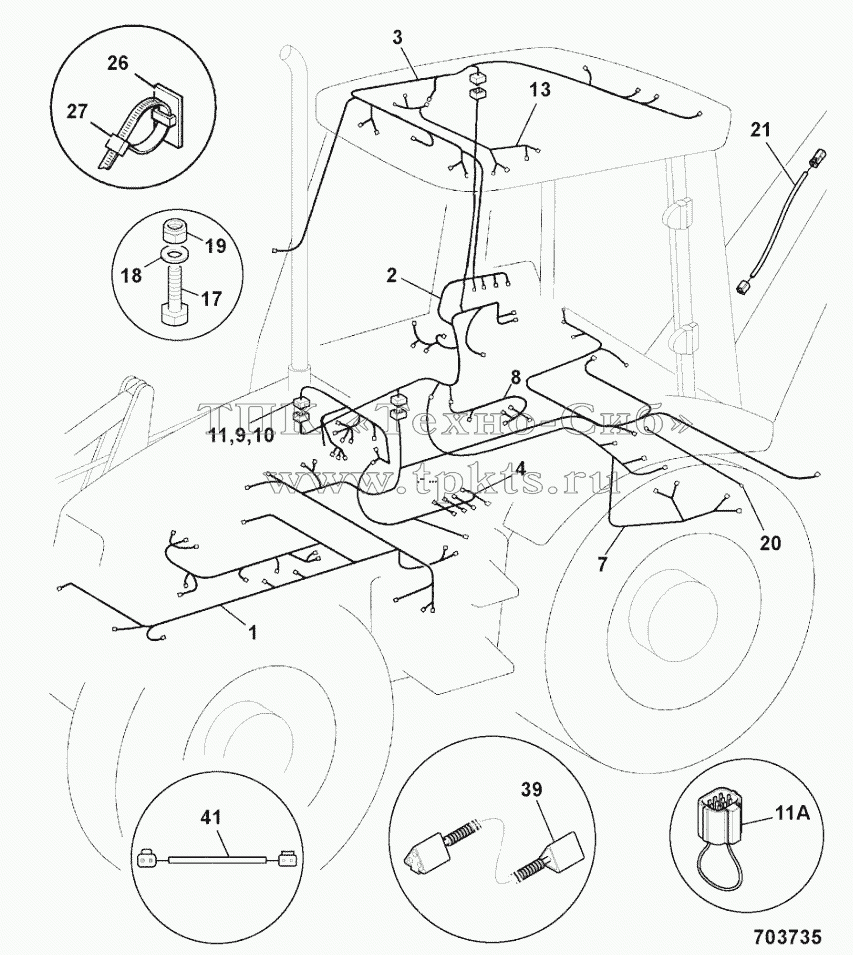

Каталоги запасных частей к спецтехнике JCB 4CX HARNESS CAB/CANOPY MACHINE (From: M1349885, To:)
41
27
26
21
20
19
18
17
39
13
11
11
11
11
4
4
4
4
4
4
4
4
4
3
2
2
2
2
1
1
11
11
11
11
11
11
11
11
11
11
11
11
10
9
9
9
9
8
8
8
8
8
8
8
8
8
7
1
1
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 41 |
721/11916 |
|
Harness link |
В корзину
|
| 27 |
826/01144 |
|
Tie Cable |
В корзину
|
| 26 |
122/40304 |
|
Mount Cable Tie |
В корзину
|
| 25 |
331/30579 |
|
Kit-repair harness conduit |
В корзину
|
| 24 |
721/10822 |
|
Harness 2-way link |
В корзину
|
| 21 |
332/E9050 |
|
Harness boom link |
В корзину
|
| 20 |
721/11361 |
|
Harness link |
В корзину
|
| 19 |
1370/0303Z |
|
Nut lock |
В корзину
|
| 18 |
1420/0008Z |
|
Washer |
В корзину
|
| 17 |
1315/0405Z |
|
Setscrew |
В корзину
|
| 16 |
718/20119 |
|
Cable earth link |
В корзину
|
| 15 |
721/11046 |
|
Harness lamps shovel mounted |
В корзину
|
| 14 |
721/10987 |
|
Harness panel link shovel lamps |
В корзину
|
| 28 |
7210/0071 |
|
Connector mounting flange |
В корзину
|
| 28A |
7210/0084 |
|
Clip spring, DRB flange |
В корзину
|
| 40 |
721/10969 |
|
Harness heater link 3CX, 4CX |
В корзину
|
| 39 |
721/11862 |
|
Harness speed sensor to gearbox harness |
В корзину
|
| 38 |
2410/0205 |
|
Grommet Hole |
В корзину
|
| 37 |
123/05247 |
|
Clip Cable |
В корзину
|
| 35 |
332/C3148 |
|
Relay |
В корзину
|
| 35 |
716/30149 |
|
Relay |
В корзину
|
| 34 |
826/01521 |
|
Screw |
В корзину
|
| 33 |
1420/0005Z |
|
Washer |
В корзину
|
| 32 |
1315/0107Z |
|
Setscrew |
В корзину
|
| 31 |
1370/0103Z |
|
Nut Self Lock |
В корзину
|
| 30 |
1420/0006Z |
|
Washer |
В корзину
|
| 29 |
1315/0103Z |
|
Screw |
В корзину
|
| 13 |
721/11050 |
|
Harness interior lamp & speakers |
В корзину
|
| 11 |
332/D2154 |
|
Harness front console German P/S & A/S |
В корзину
|
| 4 |
332/E9968 |
|
Harness gearbox, autoshift |
В корзину
|
| 4 |
332/E9971 |
|
Harness gearbox, powershift |
В корзину
|
| 4 |
332/E9959 |
|
Harness gearbox, manual |
В корзину
|
| 3A |
826/01162 |
|
Tie Cable |
В корзину
|
| 3 |
721/11153 |
|
Harness cab roof ROW |
В корзину
|
| 2B |
7219/0017 |
|
Housing DT flanged 12 way |
В корзину
|
| 2A |
704/50190 |
|
Plug 7 diodes |
В корзину
|
| 2 |
721/F8615 |
|
Harness cab, panel China builds only |
В корзину
|
| 2 |
332/E7211 |
|
Harness cab, panel |
В корзину
|
| 1B |
892/00352 |
|
Connector |
В корзину
|
| 1A |
332/F2545 |
|
Harness fused earth link |
В корзину
|
| 1 |
332/F3743 |
|
Harness chassis, centremount |
В корзину
|
| 4A |
826/01144 |
|
Tie Cable |
В корзину
|
| 4B |
826/01347 |
|
Tie Cable |
В корзину
|
| 11 |
332/E6754 |
|
Harness front console |
В корзину
|
| 11 |
332/D2080 |
|
Harness front console S/shuttle & P/shift |
В корзину
|
| 11 |
332/D1059 |
|
Harness front console S/shuttle & P/shift |
В корзину
|
| 10 |
721/10872 |
|
Plug link, green, german 1 diode |
В корзину
|
| 9 |
721/10581 |
|
Plug link, red, 4CX 2 diodes |
В корзину
|
| 9 |
721/10580 |
|
Plug link, white, 3CX 2 diodes, |
В корзину
|
| 8 |
332/C4758 |
|
Resistor gate |
В корзину
|
| 8 |
715/20009 |
|
Plug Male, 2 Way Deutsch |
В корзину
|
| 8 |
721/12300 |
|
Harness steer mode AWS |
В корзину
|
| 7 |
721/11719 |
|
Harness auxiliary hammer/jaw |
В корзину
|
| 4P |
716/20500 |
|
Plug 5 diode 2WS |
В корзину
|
| 4L |
721/11124 |
|
Plug harness link |
В корзину
|
| 1 |
332/F0708 |
|
Harness chassis, sideshift |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
