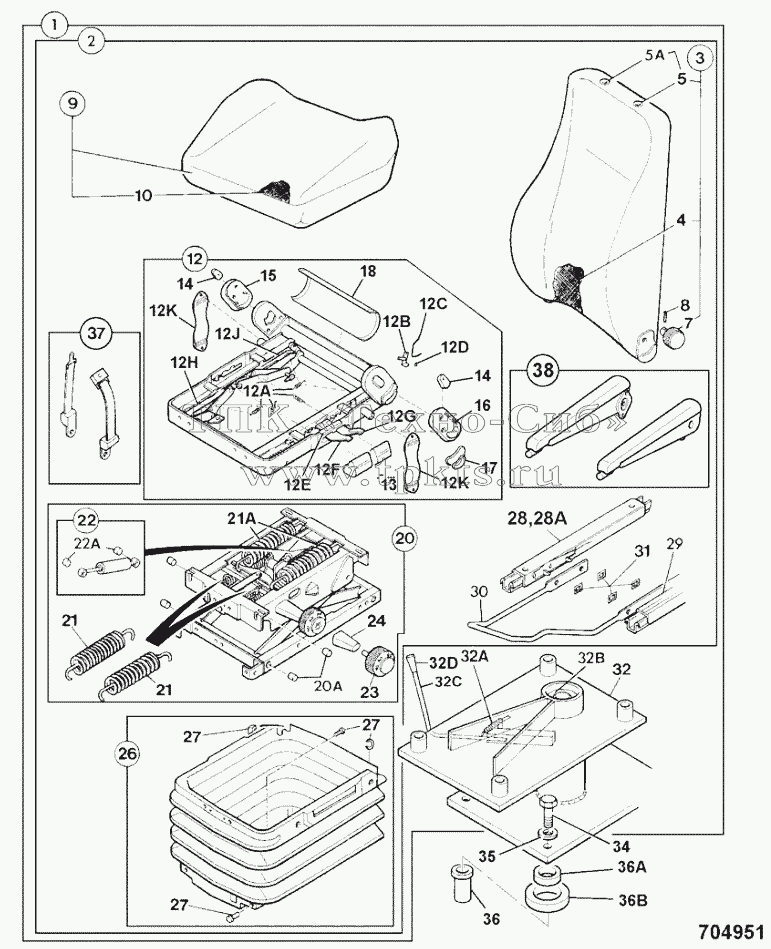

Каталоги запасных частей к спецтехнике JCB 4CX SEAT, SUSPENSION
28
27
27
27
26
24
23
22
21
21
29
30
31
38
37
36
35
34
32
20
18
10
9
8
7
5
4
3
2
1
1
1
1
1
1
12
17
16
15
14
14
13
13
13
13
1
1
1
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 39 |
40/910417 |
|
Kit-headrest restraint |
В корзину
|
| 28A |
1391/3305Z |
|
Capscrew |
В корзину
|
| 28A |
1315/0305Z |
|
Setscrew |
В корзину
|
| 28A |
40/905207 |
|
Bolt |
В корзину
|
| 28 |
40/910410 |
|
Slide seat, right hand |
В корзину
|
| 27 |
40/903116 |
|
Kit bellow fixings |
В корзину
|
| 26 |
40/905204 |
|
Kit-bellows |
В корзину
|
| 24 |
40/910708 |
|
Bracket support, handwheel |
В корзину
|
| 23 |
40/910706 |
|
Knob, suspension adjust |
В корзину
|
| 22A |
40/906905 |
|
Bush shock absorber |
В корзину
|
| 22 |
40/910298 |
|
Damper Seat |
В корзину
|
| 21A |
40/903102 |
|
Spring tension |
В корзину
|
| 21 |
40/910140 |
|
Spring |
В корзину
|
| 20A |
40/906906 |
|
Kit-bush bolt |
В корзину
|
| 29 |
40/910409 |
|
Slide left hand |
В корзину
|
| 30 |
40/910411 |
|
Handle slide |
В корзину
|
| 31 |
40/903125 |
|
Clip slide rail |
В корзину
|
| 38 |
40/910416 |
|
Kit-armrest pair |
В корзину
|
| 37 |
40/904700 |
|
Kit-seat belt 50dm long |
В корзину
|
| 36B |
823/10441 |
|
Spacer outer seat mounting |
В корзину
|
| 36A |
332/A1009 |
|
Spacer inner seat mounting |
В корзину
|
| 36 |
826/01105 |
|
Nut |
В корзину
|
| 35 |
1417/0013Z |
|
Washer lock |
В корзину
|
| 34 |
1315/3412Z |
|
Bolt |
В корзину
|
| 32E |
40/911175 |
|
Washer thrust, in pedestal base |
В корзину
|
| 32D |
40/910415 |
|
Handle grip |
В корзину
|
| 32C |
40/910414 |
|
Handle assembly |
В корзину
|
| 32B |
40/910413 |
|
Kit-nut & bolt pedestal swivel |
В корзину
|
| 32A |
814/10156 |
|
Spring |
В корзину
|
| 32 |
40/910412 |
|
Pedestal assembly |
В корзину
|
| 20 |
40/910707 |
|
Kit -suspension unit |
В корзину
|
| 18 |
40/903112 |
|
Plate cushion frame back |
В корзину
|
| 10A |
40/903132 |
|
Clip |
В корзину
|
| 10 |
40/910711 |
|
Cover seat base, cloth |
В корзину
|
| 9 |
40/910710 |
|
Cushion seat, cloth |
В корзину
|
| 8 |
40/903121 |
|
Pin tension |
В корзину
|
| 7 |
40/903119 |
|
Knob adjuster |
В корзину
|
| 5A |
40/906903 |
|
Clip headrest |
В корзину
|
| 5 |
40/903120 |
|
Plug Headrest |
В корзину
|
| 4A |
40/903132 |
|
Clip |
В корзину
|
| 4 |
40/910714 |
|
Cover squab assy, cloth |
В корзину
|
| 3 |
40/910713 |
|
Cushion squab assy, cloth |
В корзину
|
| 2 |
40/910709 |
|
Seat mech.suspn. cloth |
В корзину
|
| 1 |
128/13565 |
|
Seat assy, suspen.vinyl without armrests |
В корзину
|
| 1 |
128/13564 |
|
Seat assy, suspen. cloth without armrests |
В корзину
|
| 12 |
40/910506 |
|
Frame seat base |
В корзину
|
| 12A |
40/910445 |
|
Kit-spring 2 lever height rise |
В корзину
|
| 12B |
40/910446 |
|
Handle squab |
В корзину
|
| 17 |
40/910406 |
|
Handle grip, squab recline |
В корзину
|
| 16 |
40/903110 |
|
Cover upper left hand sideplate |
В корзину
|
| 15 |
40/903109 |
|
Cover slave right hand sideplate |
В корзину
|
| 14 |
40/903108 |
|
Cap side plate |
В корзину
|
| 13 |
40/910405 |
|
Handle grip rear |
В корзину
|
| 13 |
40/910404 |
|
Handle grip front |
В корзину
|
| 12J |
40/910145 |
|
Adjuster height rear |
В корзину
|
| 12H |
40/910144 |
|
Adjuster height |
В корзину
|
| 12G |
40/910143 |
|
Handle height adjustment rear |
В корзину
|
| 12F |
40/910142 |
|
Handle height adjustment front |
В корзину
|
| 12E |
40/910141 |
|
Clip black cushion frame |
В корзину
|
| 12D |
40/910448 |
|
Circlip height adjuster |
В корзину
|
| 12C |
40/910447 |
|
Spring squab handle |
В корзину
|
| 1 |
128/13561 |
|
Seat assy, suspen cloth armrest & lumbar |
В корзину
|
