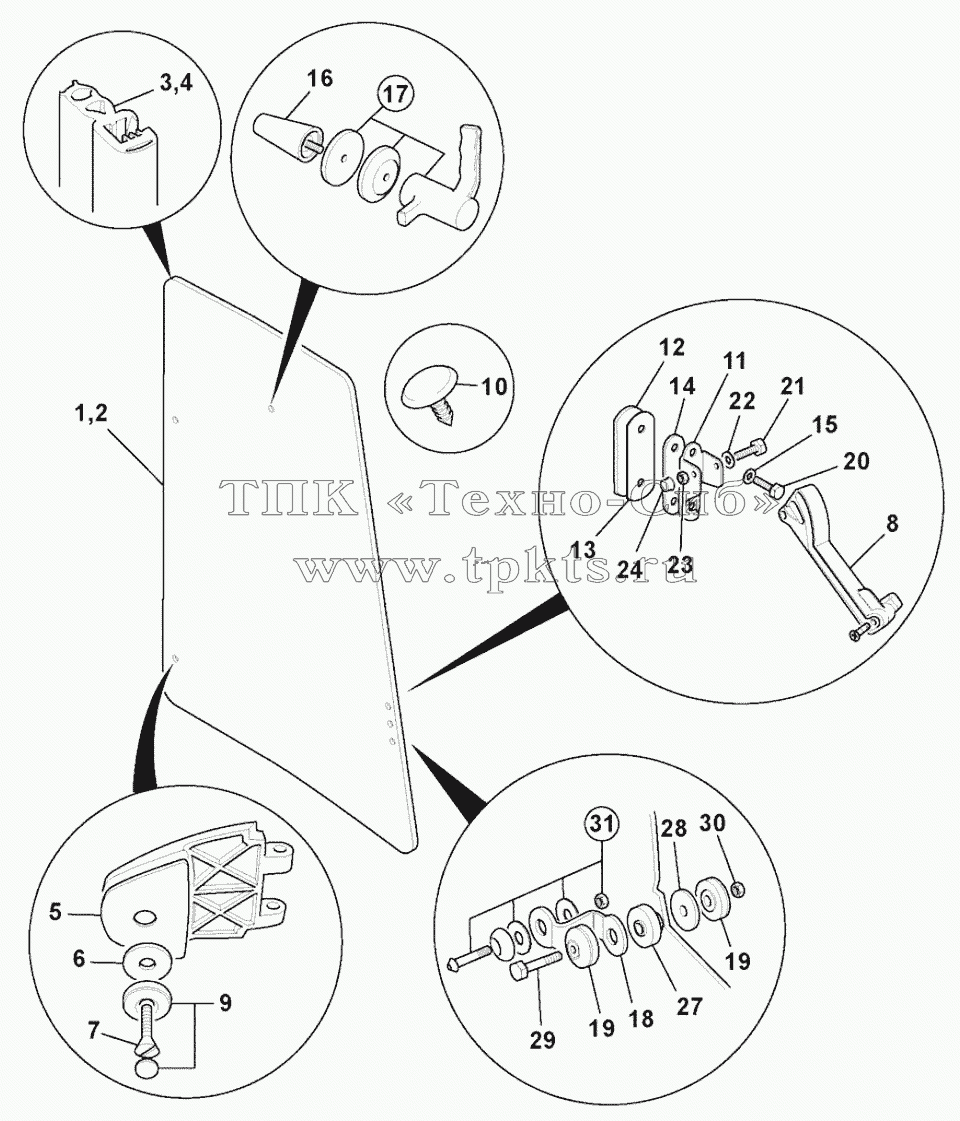

Каталоги запасных частей к спецтехнике JCB JCB-3CX (Часть 1) WINDOW, SIDE FLAT GLASS
-1/173.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
17
18
19
19
20
21
22
23
24
27
28
29
30
31
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
827/80269 |
|
Glass Left side window flat |
В корзину
|
| 2 |
827/80249 |
|
Glass right side window flat |
В корзину
|
| 3 |
331/23360 |
|
Seal rear window lefthand flat glass |
В корзину
|
| 4 |
331/23362 |
|
Seal rear window right hand flat glass |
В корзину
|
| 5 |
813/10167 |
|
Gasket window-hinge 3cx cab |
В корзину
|
| 6 |
813/10233 |
|
Gasket window, cab |
В корзину
|
| 7 |
826/10349 |
|
Capscrew M8 x 25mm |
В корзину
|
| 8 |
331/38532 |
|
Handle Side Window |
В корзину
|
| 9 |
331/23194 |
|
Cap plastic door hinges |
В корзину
|
| 10 |
826/10901 |
|
Plug blanking |
В корзину
|
| 11 |
331/35450 |
|
Bracket Left, stay mounting cab window |
В корзину
|
| 11 |
331/35451 |
|
Bracket right, stay mounting cab window |
В корзину
|
| 12 |
331/36314 |
|
Plate metal, outer clamp window |
В корзину
|
| 12 |
331/35756 |
|
Moulding plastic, outer clamp window |
В корзину
|
| 13 |
813/10238 |
|
Gasket outer clamp, window |
В корзину
|
| 13 |
813/10244 |
|
Gasket outer clamp, window |
В корзину
|
| 14 |
813/10239 |
|
Gasket inner clamp, window |
В корзину
|
| 15 |
823/00529 |
|
Washer |
В корзину
|
| 16 |
331/34878 |
|
Buffer window |
В корзину
|
| 17 |
331/34994 |
|
Handle left, upper, locking window |
В корзину
|
| 17 |
331/34996 |
|
Handle right, upper, locking window |
В корзину
|
| 18 |
331/35480 |
|
Bracket mounting, lockback cab |
В корзину
|
| 19 |
123/06916 |
|
Cap |
В корзину
|
| 20 |
826/11040 |
|
Screw Set Screw |
В корзину
|
| 21 |
1315/3212Z |
|
Bolt |
В корзину
|
| 22 |
1420/0006Z |
|
Washer |
В корзину
|
| 23 |
1370/0103Z |
|
Nut Self Lock |
В корзину
|
| 24 |
835/00074 |
|
Cap Nut |
В корзину
|
| 25 |
826/11100 |
|
Screw socket |
В корзину
|
| 25 |
826/11183 |
|
Screw socket |
В корзину
|
| 26 |
826/11042 |
|
Nut Lock |
В корзину
|
| 27 |
813/10243 |
|
Gasket window, black |
В корзину
|
| 28 |
813/10169 |
|
Gasket window stop 3cx cab |
В корзину
|
| 29 |
1315/0208Z |
|
Setscrew |
В корзину
|
| 30 |
1370/0101Z |
|
Nut |
В корзину
|
| 31 |
331/31071 |
|
Catch Window Lockback |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
