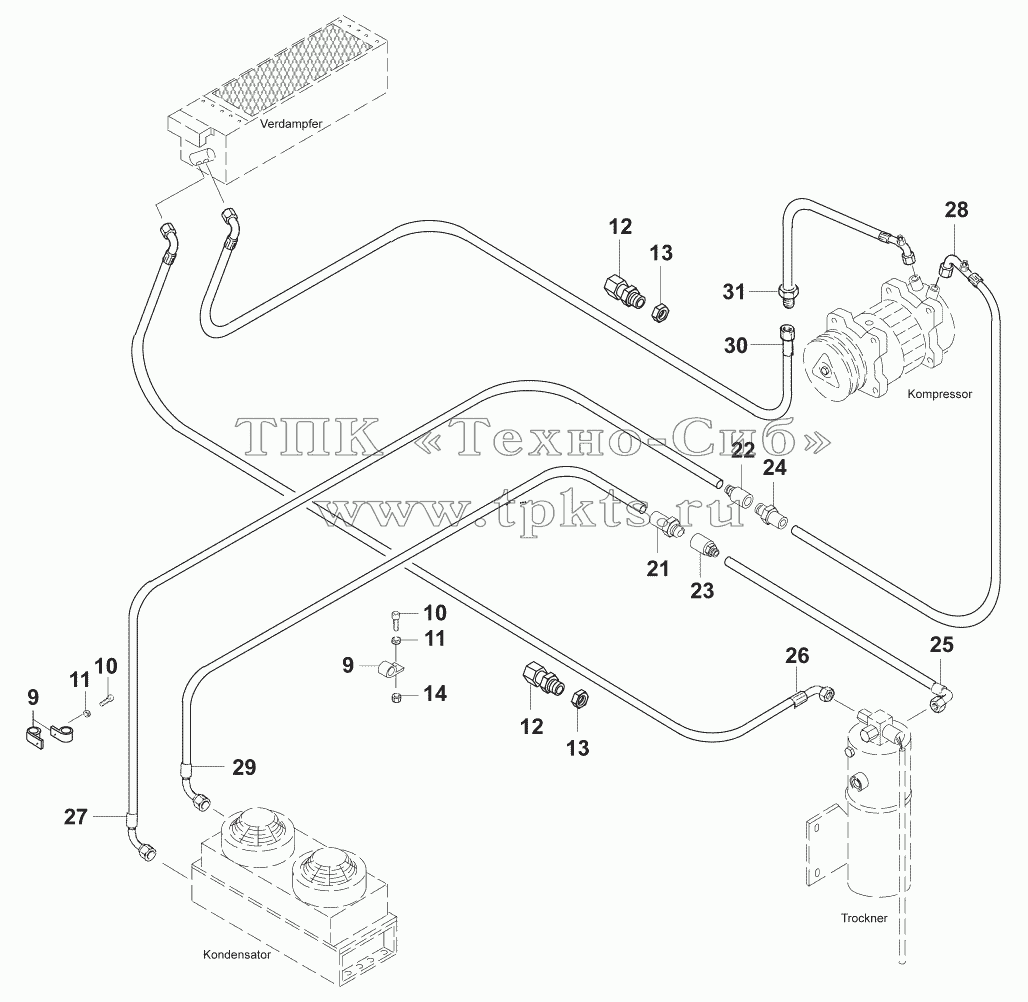

Каталоги запасных частей к спецтехнике JCB VM-115 D/PD Трубопроводы кондиционера/Hose–pipe – Air conditioning
9
9
10
10
11
11
12
12
13
13
14
21
22
23
24
25
26
27
28
29
30
30
31
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 9 |
02503/06122 |
|
Hose clamp |
В корзину
|
| 10 |
02027/06020 |
|
Cap screw M6x20 DIN912 |
В корзину
|
| 11 |
02200/00006 |
|
Washer 6,4 DIN7349 |
В корзину
|
| 12 |
08101/02115 |
|
Cable-type screw connection |
В корзину
|
| 13 |
08101/02116 |
|
Hexagon nut |
В корзину
|
| 14 |
02118/30600 |
|
Security nut VM6 DIN980 |
В корзину
|
| 21 |
02880/14081 |
|
Clutch |
В корзину
|
| 22 |
02880/14082 |
|
Clutch |
В корзину
|
| 23 |
02880/14080 |
|
Clutch |
В корзину
|
| 24 |
02880/14083 |
|
Clutch |
В корзину
|
| 25 |
02880/14120 |
|
Hose AC-DN08x850 |
В корзину
|
| 26 |
02880/14130 |
|
Hose AC-DN08x1800 |
В корзину
|
| 27 |
02880/14140 |
|
Hose AC-DN08x2350 |
В корзину
|
| 28 |
02880/14150 |
|
Hose AC-DN10x2600 |
В корзину
|
| 29 |
02880/14160 |
|
Hose AC-DN10x2550 |
В корзину
|
| 30 |
02880/14178 |
|
Hose AC-DN12x3000 |
В корзину
|
| 30 |
02880/14180 |
|
Hose AC-DN12x3820 |
В корзину
|
| 31 |
02880/14170 |
|
Hose AC-DN12x600 |
В корзину
|
| 87242/92730 |
87242/92730 |
|
Hose-pipe - Air conditioning |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
