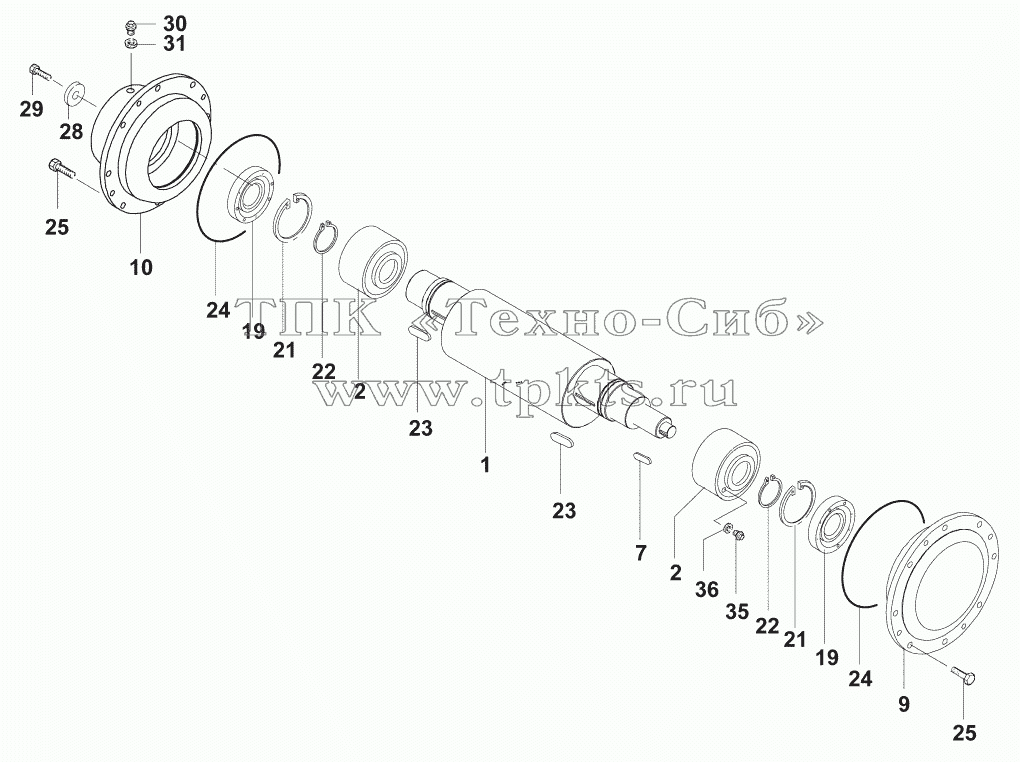

Каталоги запасных частей к спецтехнике JCB VM-115 D/PD Вибрационный механизм/Exciter
1
2
2
7
9
10
19
19
21
21
22
22
23
23
24
24
25
25
28
29
30
31
35
36
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
07232/20068 |
|
Exciter shaft |
В корзину
|
| 2 |
07232/20070 |
|
Overturning weight |
В корзину
|
| 7 |
02314/10028 |
|
Parallel key |
В корзину
|
| 9 |
07191/20052 |
|
Cover |
В корзину
|
| 10 |
07191/20053 |
|
Cover |
В корзину
|
| 19 |
02712/06220 |
|
Cylindrical roller bearing |
В корзину
|
| 21 |
02304/00215 |
|
Retaining ring 215x5 DIN472 |
В корзину
|
| 22 |
02305/00120 |
|
Retaining ring 120x4 DIN471 |
В корзину
|
| 23 |
02314/12080 |
|
Parallel key |
В корзину
|
| 24 |
02772/34050 |
|
O-ring |
В корзину
|
| 25 |
02021/16050 |
|
Hexagon screw M16x50 DIN933 |
В корзину
|
| 28 |
07232/20052 |
|
Thrust washer |
В корзину
|
| 29 |
02022/10025 |
|
Hexagon screw M10x25 DIN933 |
В корзину
|
| 30 |
02502/01815 |
|
Screw plug M18x1,5 DIN910 |
В корзину
|
| 31 |
02766/01823 |
|
Seal ring 18x22x1,5 DIN7603 |
В корзину
|
| 35 |
02506/01010 |
|
Screw plug M10x1 DIN908 |
В корзину
|
| 36 |
02766/01013 |
|
Seal ring A10x13,5 DIN 7603 |
В корзину
|
| 87232/20050 |
87232/20050 |
|
Exciter, cpl. |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
