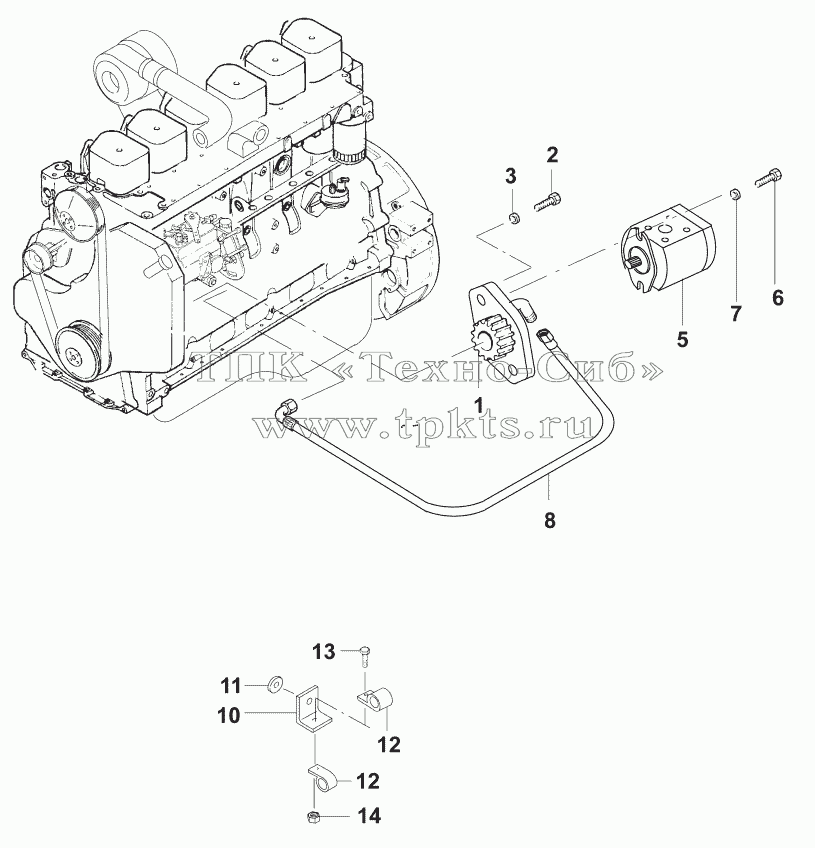

Каталоги запасных частей к спецтехнике JCB VM-132D/PD Установка насоса/Pump mounting
1
2
3
5
6
7
8
10
11
12
12
13
14
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
07250/60383 |
|
Clutch |
В корзину
|
| 2 |
02021/12040 |
|
Hexagon screw M12xx40 DIN933 |
В корзину
|
| 3 |
02201/00012 |
|
Washer 13 DIN125 |
В корзину
|
| 5 |
04033/98511 |
|
Steering pump |
В корзину
|
| 6 |
02021/10030 |
|
Hexagon screw M10x30 DIN933 |
В корзину
|
| 7 |
02201/00010 |
|
Washer 10,5 DIN125 |
В корзину
|
| 8 |
02883/17175 |
|
Lubricating line |
В корзину
|
| 10 |
04029/69079 |
|
Fastening angle |
В корзину
|
| 11 |
02200/00013 |
|
Washer 13 DIN7349 |
В корзину
|
| 12 |
02503/06113 |
|
Pipe clip |
В корзину
|
| 13 |
02021/06020 |
|
Hexagon screw M6x20 DIN933 |
В корзину
|
| 14 |
02118/30600 |
|
Security nut VM6 DIN980 |
В корзину
|
| 87240/37200 |
87240/37200 |
|
Pump mounting |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
