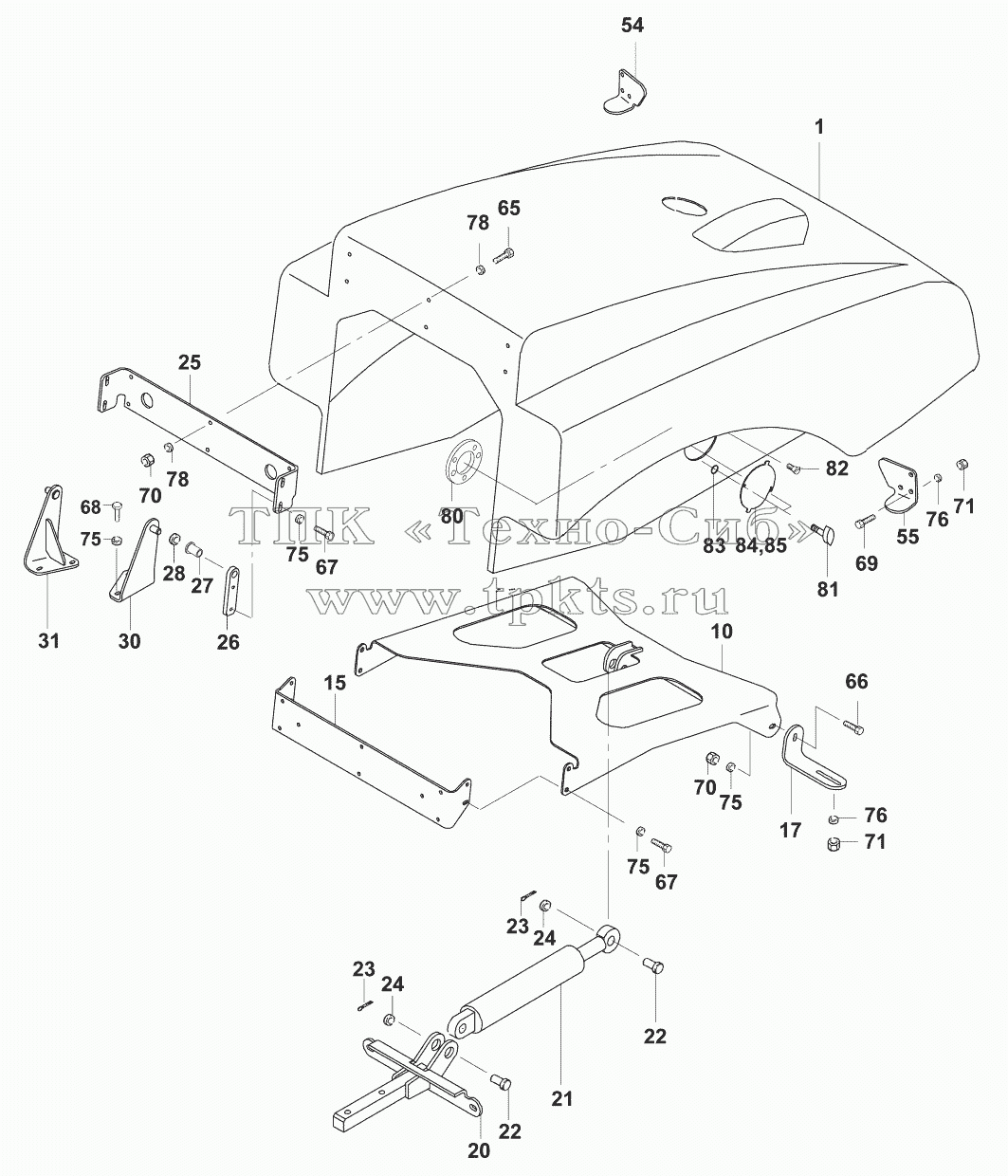

Каталоги запасных частей к спецтехнике JCB VM-146D/PD Капот
1
10
15
17
20
21
22
22
23
23
24
24
25
26
27
28
30
31
54
55
65
66
67
67
68
69
70
70
71
71
75
75
75
75
76
76
78
78
80
81
82
83
84
85
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
07242/53100 |
|
Engine hood |
В корзину
|
| 10 |
07242/53210 |
|
Retaining plate, cpl. |
В корзину
|
| 15 |
07242/53215 |
|
Bracket |
В корзину
|
| 17 |
07242/53217 |
|
Angle |
В корзину
|
| 20 |
07242/53220 |
|
Bracket |
В корзину
|
| 21 |
07210/60120 |
|
Hydro-cylinder |
В корзину
|
| 22 |
02441/02570 |
|
Bolt |
В корзину
|
| 23 |
02300/06050 |
|
Split pin 6,3x50 DIN 94 |
В корзину
|
| 24 |
02201/01025 |
|
Washer |
В корзину
|
| 25 |
07242/53225 |
|
Bracket |
В корзину
|
| 26 |
07222/53226 |
|
Hinge |
В корзину
|
| 27 |
02113/01203 |
|
Sleeve |
В корзину
|
| 28 |
02201/01020 |
|
Washer |
В корзину
|
| 30 |
07242/53230 |
|
Retaining jack, left |
В корзину
|
| 31 |
07242/53233 |
|
Retaining jack, right |
В корзину
|
| 54 |
07242/53254 |
|
Fastening angle, right |
В корзину
|
| 55 |
07242/53255 |
|
Fastening angle, left |
В корзину
|
| 65 |
02021/10050 |
|
Hexagon screw M10x50 DIN933 |
В корзину
|
| 66 |
02021/10035 |
|
Hexagon screw M10x35 DIN933 |
В корзину
|
| 67 |
02021/10030 |
|
Hexagon screw M10x30 DIN933 |
В корзину
|
| 68 |
02021/10025 |
|
Hexagon screw M10x25 DIN933 |
В корзину
|
| 69 |
02021/08025 |
|
Hexagon screw M8x25 DIN933 |
В корзину
|
| 70 |
02118/31000 |
|
Security nut VM10 DIN980 |
В корзину
|
| 71 |
02118/30800 |
|
Security nut VM8 DIN980 |
В корзину
|
| 75 |
02200/00010 |
|
Washer 10,5 DIN7349 |
В корзину
|
| 76 |
02200/00008 |
|
Washer 8,4 DIN7349 |
В корзину
|
| 78 |
02201/00010 |
|
Washer 10,5 DIN125 |
В корзину
|
| 80 |
07242/53264 |
|
Ring |
В корзину
|
| 81 |
02746/08025 |
|
Wing screw |
В корзину
|
| 82 |
02028/06016 |
|
Countersunk bolt |
В корзину
|
| 83 |
02772/00602 |
|
O-ring |
В корзину
|
| 84 |
07222/52381 |
|
Plate |
В корзину
|
| 85 |
07242/53600 |
|
Noise protection |
В корзину
|
| 87242/53000 |
87242/53000 |
|
Engine hood, cpl. |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
