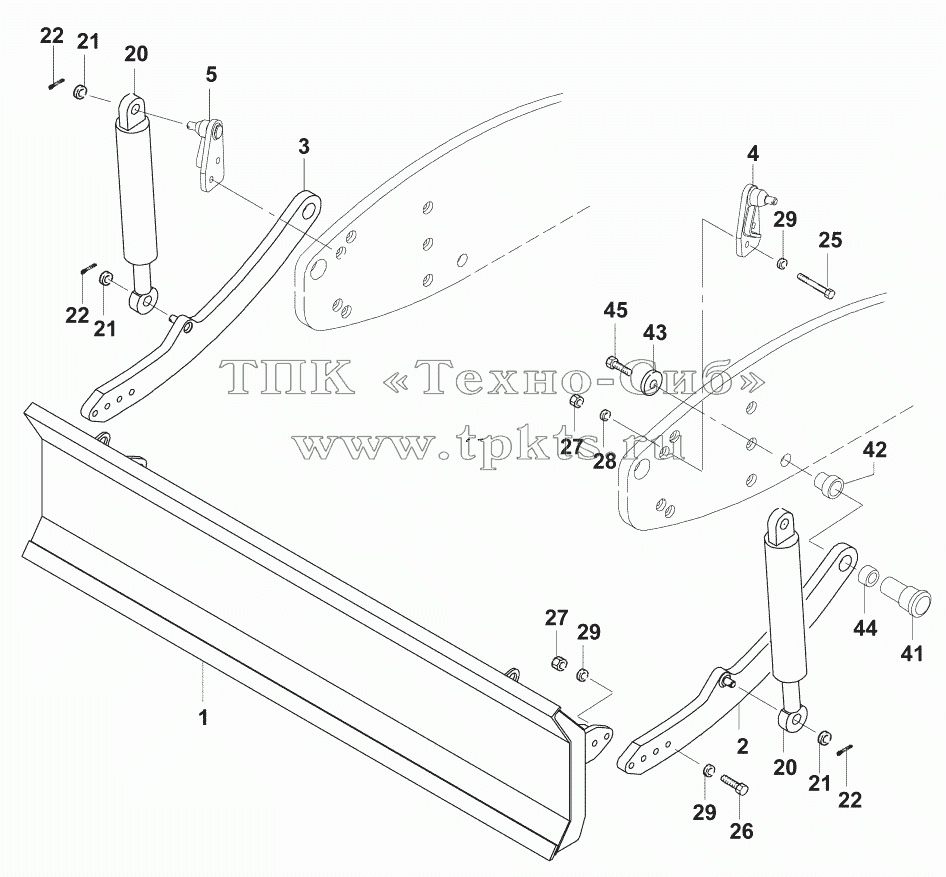

Каталоги запасных частей к спецтехнике JCB VM-146D/PD Отвал
1
2
3
4
5
20
20
21
21
21
22
22
22
25
26
27
27
28
29
29
29
41
42
43
44
45
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
07232/93510 |
|
Leveling blade |
В корзину
|
| 2 |
07232/93520 |
|
Arm, left |
В корзину
|
| 3 |
07232/93525 |
|
Arm, right |
В корзину
|
| 4 |
07232/93530 |
|
Retaining jack, left |
В корзину
|
| 5 |
07232/93535 |
|
Retaining jack, right |
В корзину
|
| 20 |
07232/93650 |
|
Hydro-cylinder |
В корзину
|
| 21 |
02201/01025 |
|
Washer |
В корзину
|
| 22 |
02300/06050 |
|
Split pin 6,3x50 DIN 94 |
В корзину
|
| 25 |
02020/20140 |
|
Hexagon screw M20x140 DIN931 |
В корзину
|
| 26 |
02020/20090 |
|
Hexagon screw M20x90 DIN931 |
В корзину
|
| 27 |
02118/32000 |
|
Security nut VM20 DIN980 |
В корзину
|
| 28 |
02200/00021 |
|
Washer 21 DIN7349 |
В корзину
|
| 29 |
02201/00020 |
|
Washer 21 DIN125 |
В корзину
|
| 41 |
07232/93541 |
|
Bolt |
В корзину
|
| 42 |
07242/93542 |
|
Bushing |
В корзину
|
| 43 |
07210/61051 |
|
Washer |
В корзину
|
| 44 |
07210/60119 |
|
Bushing |
В корзину
|
| 45 |
2021/20060 |
|
Hexagon screw M20x60 DIN933 |
В корзину
|
| 87242/93505 |
87242/93505 |
|
Fastening-Leveling blade |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
