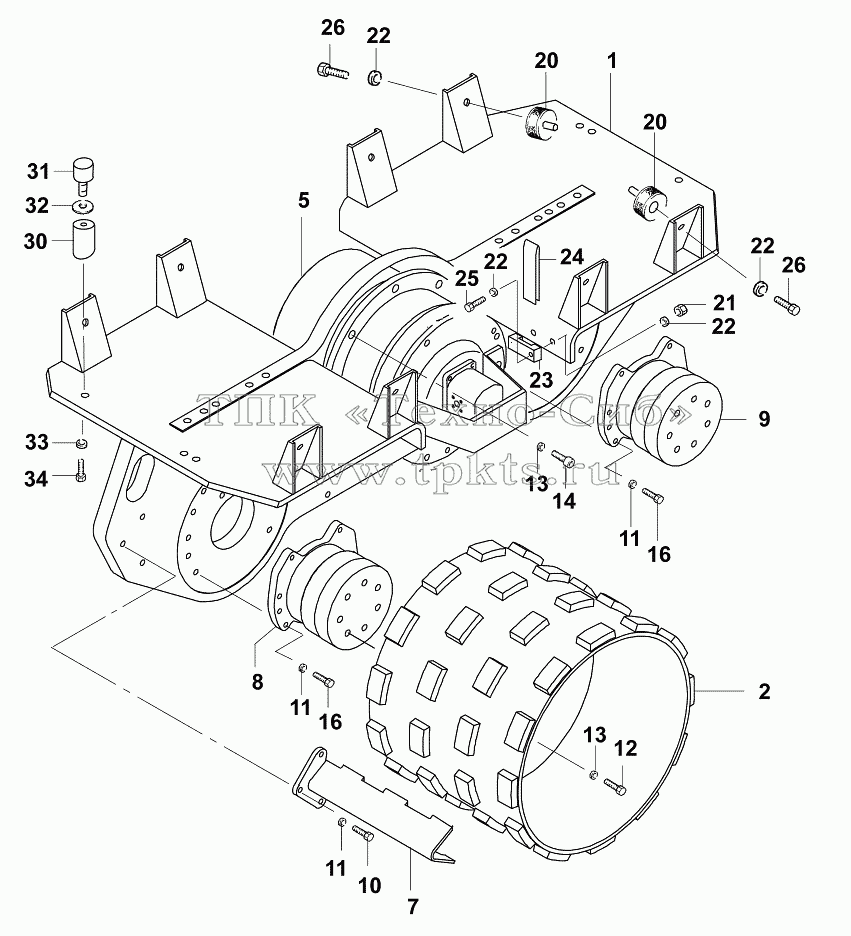

Каталоги запасных частей к спецтехнике JCB VM-1500-1601100 Нижняя часть
1
2
5
7
8
9
10
11
11
11
12
13
13
14
16
16
20
20
21
22
22
22
22
23
24
25
26
26
30
31
32
33
34
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
05731/10100 |
|
Path, cpl. |
В корзину
|
| 2 |
05731/10250 |
|
Drum shell, 300 mm |
В корзину
|
| 5 |
85731/10500 |
|
Vibrator, cpl. |
В корзину
|
| 7 |
05731/10650 |
|
Scraper 300 mm |
В корзину
|
| 8 |
05731/10700 |
|
Hydro motor |
В корзину
|
| 9 |
05731/10800 |
|
Hydro motor |
В корзину
|
| 10 |
02021/12030 |
|
Hexagon screw M12x30 DIN933 |
В корзину
|
| 11 |
02200/00066 |
|
Lock washer |
В корзину
|
| 12 |
02021/16040 |
|
Hexagon screw M16x40 DIN933 |
В корзину
|
| 13 |
02200/00067 |
|
Washer |
В корзину
|
| 14 |
02027/16050 |
|
Cap screw M16x50 DIN912 |
В корзину
|
| 16 |
02020/12040 |
|
Hexagon screw M12x40 DIN933 |
В корзину
|
| 20 |
02622/06046 |
|
Rubber pad |
В корзину
|
| 21 |
02118/31200 |
|
Security nut VM12 DIN980 |
В корзину
|
| 22 |
02208/00112 |
|
Washer 12 DIN 6796 |
В корзину
|
| 23 |
05731/20050 |
|
Clamp |
В корзину
|
| 24 |
05731/01051 |
|
Mounting band |
В корзину
|
| 25 |
02021/12060 |
|
Hexagon screw M12x60 DIN933 |
В корзину
|
| 26 |
02021/12025 |
|
Hexagon screw M12x25 DIN933 |
В корзину
|
| 30 |
05731/10150 |
|
Support |
В корзину
|
| 31 |
02622/21020 |
|
Rubber pad |
В корзину
|
| 32 |
02202/51300 |
|
Washer |
В корзину
|
| 33 |
02208/00112 |
|
Washer 12 DIN 6796 |
В корзину
|
| 34 |
02021/12025 |
|
Hexagon screw M12x25 DIN933 |
В корзину
|
| 85731/10001 |
85731/10001 |
|
Lower section, cpl. 630 mm |
В корзину
|
