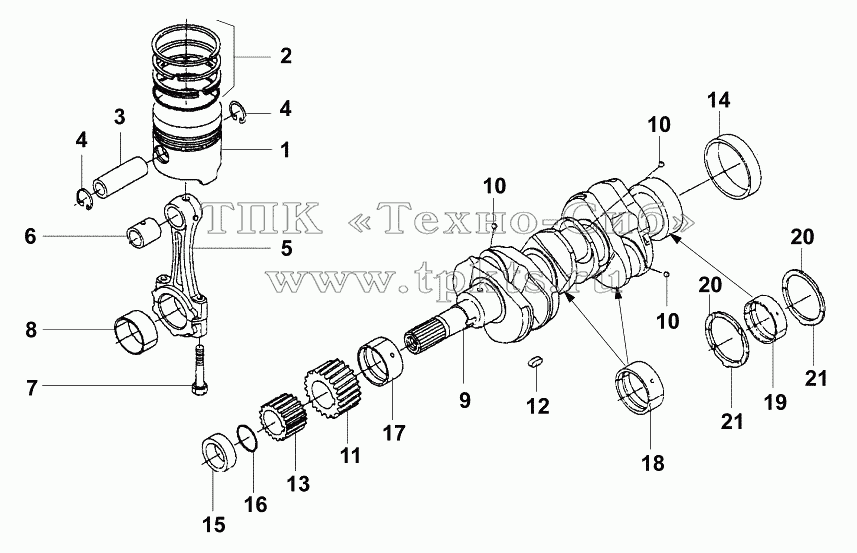

Каталоги запасных частей к спецтехнике JCB VM-1500-1601100 Вал коленчатый, поршень
1
1
2
2
3
4
4
5
6
7
8
8
8
9
10
10
10
11
12
13
14
15
16
17
17
17
18
18
18
19
19
19
20
20
20
20
20
20
21
21
21
21
21
21
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
07001/33115 |
|
Piston Standard |
В корзину
|
| 1 |
07001/33116 |
|
Piston +0,5mm |
В корзину
|
| 2 |
07001/33117 |
|
Piston ring set Standard |
В корзину
|
| 2 |
07001/33118 |
|
Piston ring set +0,5mm |
В корзину
|
| 3 |
07001/33119 |
|
Piston pin |
В корзину
|
| 4 |
07001/33120 |
|
Retaining ring |
В корзину
|
| 5 |
07001/33121 |
|
Conecting rod incl. 6-8 |
В корзину
|
| 6 |
07001/33122 |
|
Bushing |
В корзину
|
| 7 |
07001/33123 |
|
Screw |
В корзину
|
| 8 |
07001/33124 |
|
Bearing Standard |
В корзину
|
| 8 |
07001/33125 |
|
Bearing -0,2mm |
В корзину
|
| 8 |
07001/33126 |
|
Bearing -0,4mm |
В корзину
|
| 9 |
07001/33127 |
|
Crankshaft, cpl. incl. 10-14 |
В корзину
|
| 10 |
07001/31271 |
|
Ball |
В корзину
|
| 11 |
07001/33128 |
|
Gear wheel |
В корзину
|
| 12 |
07001/33129 |
|
Parallel key |
В корзину
|
| 13 |
07001/33130 |
|
Gear wheel |
В корзину
|
| 14 |
07001/33131 |
|
Sleeve |
В корзину
|
| 15 |
07001/33132 |
|
Collar |
В корзину
|
| 16 |
07001/33133 |
|
O-ring |
В корзину
|
| 17 |
07001/33134 |
|
Bushing Standard |
В корзину
|
| 17 |
07001/33135 |
|
Bushing -0,2mm |
В корзину
|
| 17 |
07001/33136 |
|
Bushing -0,4mm |
В корзину
|
| 18 |
07001/33137 |
|
Bushing Standard |
В корзину
|
| 18 |
07001/33138 |
|
Bushing -0,2mm |
В корзину
|
| 18 |
07001/33139 |
|
Bushing -0,4mm |
В корзину
|
| 19 |
07001/33140 |
|
Ring Standard |
В корзину
|
| 19 |
07001/33141 |
|
Ring +0,2mm |
В корзину
|
| 19 |
07001/33142 |
|
Ring +0,4mm |
В корзину
|
| 20 |
07001/31287 |
|
Ring Standard |
В корзину
|
| 20 |
07001/33143 |
|
Ring +0,2mm |
В корзину
|
| 20 |
07001/33144 |
|
Ring +0,4mm |
В корзину
|
| 21 |
07001/31290 |
|
Ring Standard |
В корзину
|
| 21 |
07001/31291 |
|
Ring +0,2mm |
В корзину
|
| 21 |
07001/31292 |
|
Ring +0,4mm |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
