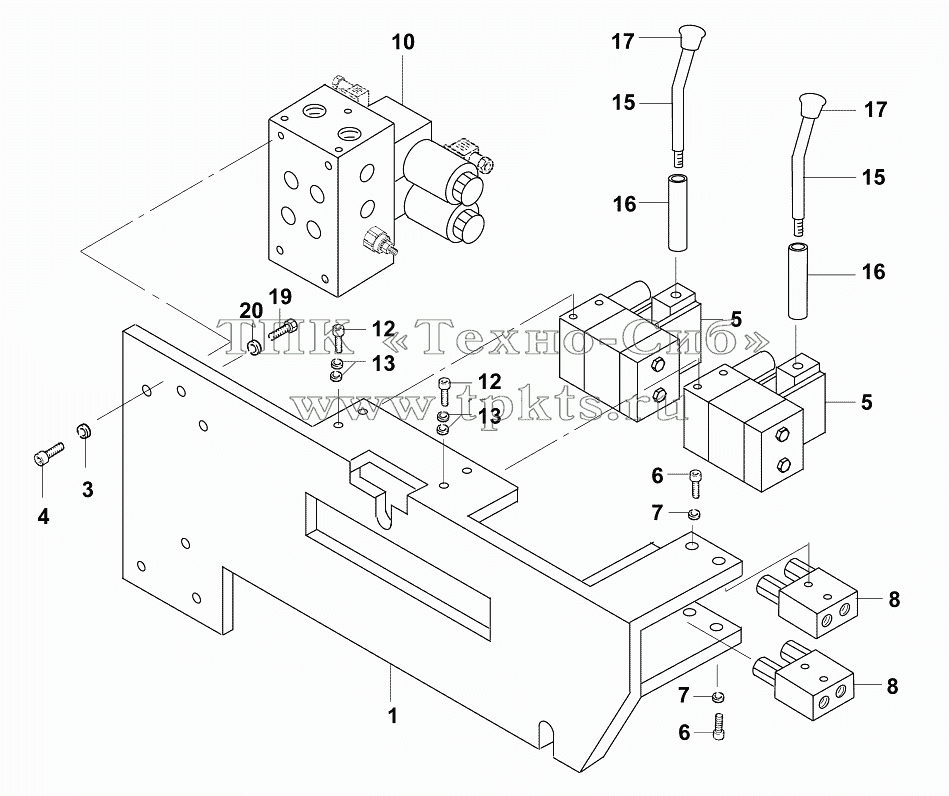

Каталоги запасных частей к спецтехнике JCB VM-1500-1601300 Управление
1
3
4
5
5
6
6
7
7
8
8
10
12
12
13
13
15
15
16
16
17
17
19
20
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
05731/20760 |
|
Base plate, cpl. |
В корзину
|
| 3 |
02200/00008 |
|
Washer 8,4 DIN7349 |
В корзину
|
| 4 |
02025/08020 |
|
Cap screw M8x20 DIN7984 |
В корзину
|
| 5 |
05731/71380 |
|
Way valve |
В корзину
|
| 6 |
02027/06016 |
|
Cap screw M6x16 DIN912 |
В корзину
|
| 7 |
02208/00106 |
|
Washer 6 DIN6796 |
В корзину
|
| 8 |
05731/71350 |
|
Over-centre valve |
В корзину
|
| 10 |
05731/70260 |
|
Control block |
В корзину
|
| 12 |
02027/08016 |
|
Cap screw M8x16 DIN912 |
В корзину
|
| 13 |
02208/00108 |
|
Washer 8 DIN6796 |
В корзину
|
| 15 |
05731/20756 |
|
Rod |
В корзину
|
| 16 |
05731/20731 |
|
Hose 120mm |
В корзину
|
| 17 |
05731/20735 |
|
Feeler |
В корзину
|
| 19 |
02021/12030 |
|
Hexagon screw M12x30 DIN933 |
В корзину
|
| 20 |
02208/00112 |
|
Washer 12 DIN 6796 |
В корзину
|
| 85731/20755 |
85731/20755 |
|
Control system, cpl. |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
