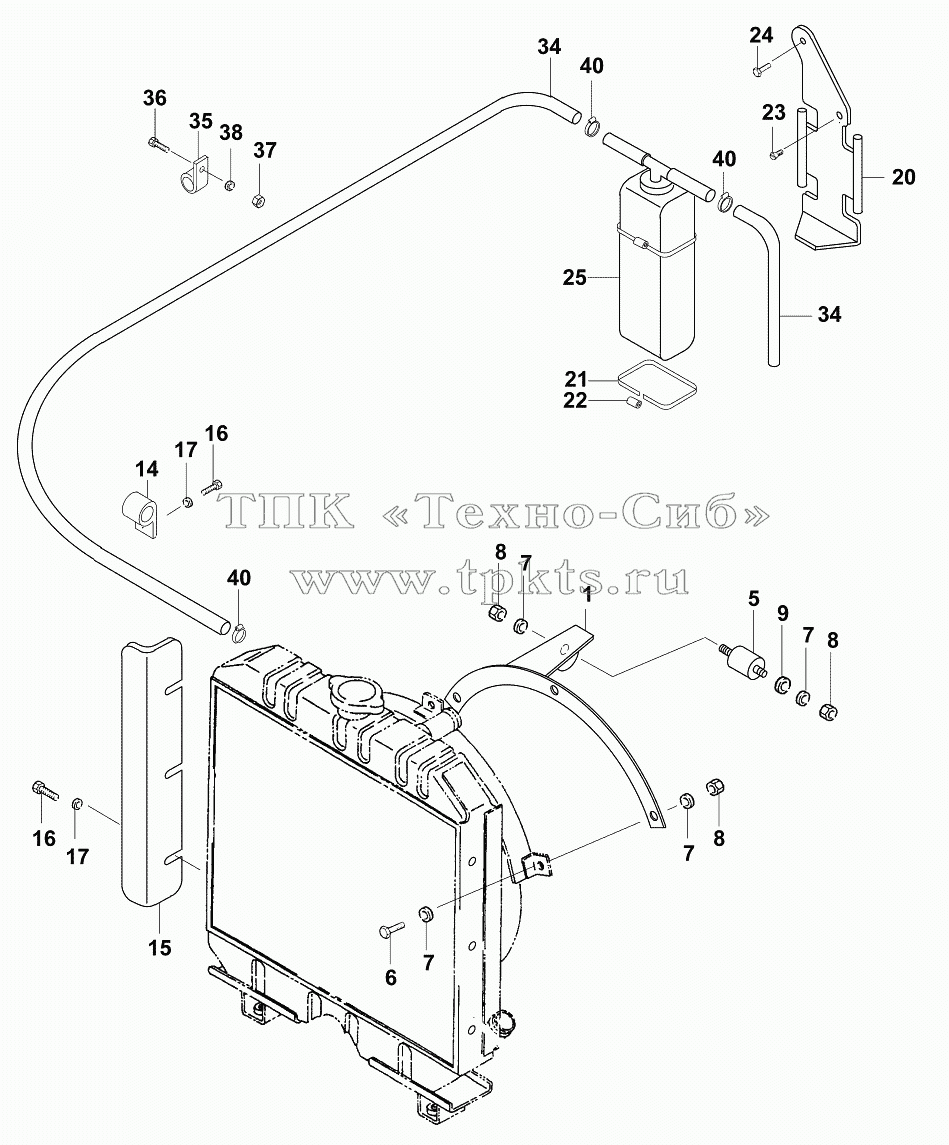

Каталоги запасных частей к спецтехнике JCB VM-1500-1601300 Установка радиатора
1
5
6
7
7
7
7
8
8
8
9
14
15
16
16
17
17
20
21
22
23
24
25
34
34
35
36
37
38
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
05731/21210 |
|
Support, cpl. |
В корзину
|
| 5 |
02622/06040 |
|
Pad |
В корзину
|
| 6 |
02021/08020 |
|
Hexagon screw M8x20 DIN933 |
В корзину
|
| 7 |
02200/00008 |
|
Washer 8,4 DIN7349 |
В корзину
|
| 8 |
02110/00008 |
|
Hexagon nut M8 DIN934 |
В корзину
|
| 9 |
02208/00108 |
|
Washer 8 DIN6796 |
В корзину
|
| 14 |
02503/06113 |
|
Pipe clip |
В корзину
|
| 15 |
05731/21150 |
|
Holding angle |
В корзину
|
| 16 |
02021/06012 |
|
Hexagon screw M6x12 DIN933 |
В корзину
|
| 17 |
02208/00106 |
|
Washer 6 DIN6796 |
В корзину
|
| 20 |
05731/21225 |
|
Tank support |
В корзину
|
| 21 |
05731/21228 |
|
Band 400mm |
В корзину
|
| 22 |
02322/00010 |
|
Closure |
В корзину
|
| 23 |
02028/10025 |
|
Countersunk bolt M10x25 DIN7991 |
В корзину
|
| 24 |
02021/10040 |
|
Hexagon screw M10x40 DIN933 |
В корзину
|
| 25 |
05731/21220 |
|
Reserve tank |
В корзину
|
| 34 |
02880/51080 |
|
Hose 2600 mm |
В корзину
|
| 35 |
02503/06117 |
|
Pipe clip |
В корзину
|
| 36 |
02021/08025 |
|
Hexagon screw M8x25 DIN933 |
В корзину
|
| 37 |
02118/40800 |
|
Security nut NM 8 DIN980 |
В корзину
|
| 38 |
02201/00008 |
|
Washer 8,4 DIN125 |
В корзину
|
| 85731/21200 |
85731/21200 |
|
Support-Cooler |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
