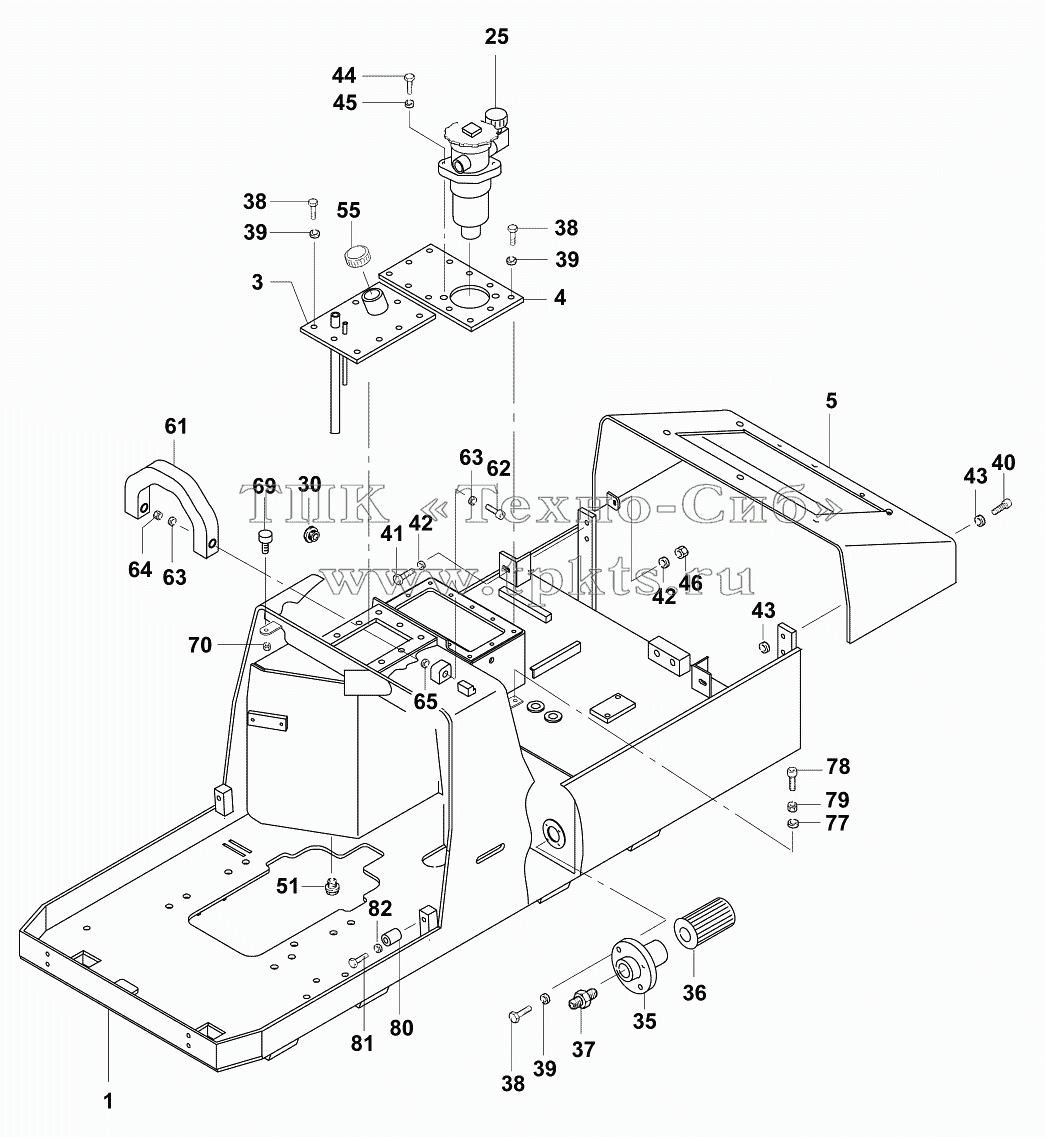

Каталоги запасных частей к спецтехнике JCB VM-1500-1601300 Верхняя часть
1
3
4
5
25
30
35
36
37
38
38
38
39
39
39
40
41
42
42
43
43
44
45
46
51
55
61
62
63
63
64
69
70
77
78
79
80
81
82
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
05731/20140 |
|
Base plate, cpl. |
В корзину
|
| 3 |
05731/20240 |
|
Cover lid, cpl. |
В корзину
|
| 4 |
05731/20261 |
|
Cover lid |
В корзину
|
| 5 |
05731/20290 |
|
Cover, cpl. |
В корзину
|
| 25 |
02611/00260 |
|
Return flow filter |
В корзину
|
| 30 |
02612/00009 |
|
Oil level indicator |
В корзину
|
| 35 |
05731/22150 |
|
Nipple |
В корзину
|
| 36 |
02611/00230 |
|
Filter |
В корзину
|
| 37 |
02521/01228 |
|
Nipple |
В корзину
|
| 38 |
02021/08020 |
|
Hexagon screw M8x20 DIN933 |
В корзину
|
| 39 |
02208/00108 |
|
Washer 8 DIN6796 |
В корзину
|
| 40 |
02025/10025 |
|
Cap screw M10x25 DIN7984 |
В корзину
|
| 41 |
02021/08035 |
|
Hexagon screw M8x35 DIN933 |
В корзину
|
| 42 |
02208/00108 |
|
Washer 8 DIN6796 |
В корзину
|
| 43 |
02200/00010 |
|
Washer 10,5 DIN7349 |
В корзину
|
| 44 |
02021/10040 |
|
Hexagon screw M10x40 DIN933 |
В корзину
|
| 45 |
02208/00110 |
|
Washer 10 DIN6796 |
В корзину
|
| 46 |
02118/40800 |
|
Security nut NM 8 DIN980 |
В корзину
|
| 51 |
02506/22215 |
|
Screw plug |
В корзину
|
| 55 |
04021/16021 |
|
Closure |
В корзину
|
| 61 |
05731/20090 |
|
Lifting eye |
В корзину
|
| 62 |
02027/20100 |
|
Cap screw M20x100 DIN912 |
В корзину
|
| 63 |
02208/00120 |
|
Washer 20 DIN6796 |
В корзину
|
| 64 |
02118/32000 |
|
Security nut VM20 DIN980 |
В корзину
|
| 69 |
02622/05025 |
|
Rubber pad |
В корзину
|
| 70 |
02118/40800 |
|
Security nut NM 8 DIN980 |
В корзину
|
| 77 |
02208/00106 |
|
Washer 6 DIN6796 |
В корзину
|
| 78 |
02027/16040 |
|
Cap screw M16x40 DIN912 |
В корзину
|
| 79 |
02110/00016 |
|
Hexagon nut M16 DIN934 |
В корзину
|
| 80 |
05731/20545 |
|
Rubber |
В корзину
|
| 81 |
02020/10060 |
|
Hexagon screw M10x60 DIN931 |
В корзину
|
| 82 |
02201/00010 |
|
Washer 10,5 DIN125 |
В корзину
|
| 85731/20550 |
85731/20550 |
|
Engine hood, cpl. |
В корзину
|
| 85731/20600 |
85731/20600 |
|
Cover, cpl. |
В корзину
|
| 85731/20700 |
85731/20700 |
|
Switching device |
В корзину
|
| 85731/20710 |
85731/20710 |
|
Control system, cpl. |
В корзину
|
| 85731/20755 |
85731/20755 |
|
Control system, cpl. |
В корзину
|
| 85731/21002 |
85731/21002 |
|
Structure motor, cpl. |
В корзину
|
