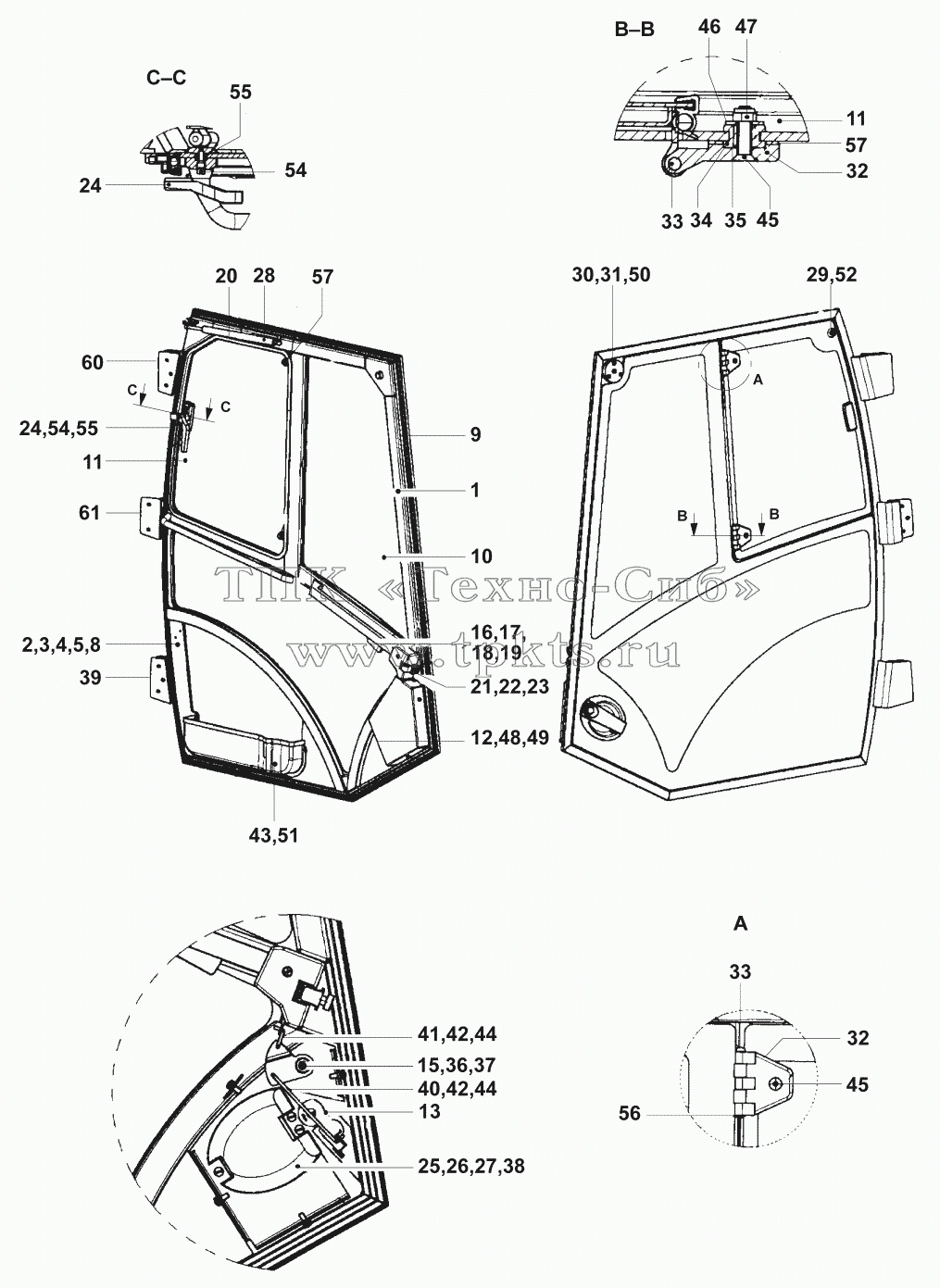

Каталоги запасных частей к спецтехнике JCB VM-200D/PD Двери кабины
1
2
3
4
5
8
9
10
11
11
12
13
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
42
43
44
44
45
45
46
47
48
49
50
51
52
54
54
55
55
56
60
61
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
07242/96150 |
|
Door, left |
В корзину
|
| 2 |
07242/96225 |
|
Mounting band |
В корзину
|
| 3 |
07242/96152 |
|
Jack, right |
В корзину
|
| 4 |
07242/96153 |
|
Jack, left |
В корзину
|
| 5 |
07242/96221 |
|
Screw |
В корзину
|
| 8 |
07242/96220 |
|
Sleeve |
В корзину
|
| 9 |
07242/96119 |
|
Seal 4500mm |
В корзину
|
| 10 |
07242/96230 |
|
Glass, left |
В корзину
|
| 11 |
07242/96231 |
|
Glass, left |
В корзину
|
| 12 |
07242/96232 |
|
Covering |
В корзину
|
| 13 |
07242/96233 |
|
Plate |
В корзину
|
| 15 |
07242/96234 |
|
Washer |
В корзину
|
| 16 |
07242/96115 |
|
Handle |
В корзину
|
| 17 |
02028/06030 |
|
Countersunk bolt M6x30 DIN7991 |
В корзину
|
| 18 |
07242/96236 |
|
Countersunk bolt |
В корзину
|
| 19 |
07242/96237 |
|
Countersunk bolt |
В корзину
|
| 20 |
07242/96113 |
|
Seal 2750mm |
В корзину
|
| 21 |
07242/96203 |
|
Bolt |
В корзину
|
| 22 |
07242/96204 |
|
Bow |
В корзину
|
| 23 |
07242/96205 |
|
Plate |
В корзину
|
| 24 |
07242/96114 |
|
Handle, right |
В корзину
|
| 25 |
07242/96116 |
|
Door handle |
В корзину
|
| 26 |
07242/96117 |
|
Lock |
В корзину
|
| 27 |
07242/96118 |
|
Key |
В корзину
|
| 28 |
07242/96112 |
|
Gas spring |
В корзину
|
| 29 |
07242/96200 |
|
Bolt |
В корзину
|
| 30 |
07242/96201 |
|
Base |
В корзину
|
| 31 |
07242/96158 |
|
Locking |
В корзину
|
| 32 |
07242/96240 |
|
Hunge |
В корзину
|
| 33 |
07242/96241 |
|
Pin |
В корзину
|
| 34 |
07242/96242 |
|
Grommet |
В корзину
|
| 35 |
07242/96243 |
|
Sleeve |
В корзину
|
| 36 |
02200/00506 |
|
Washer 6,4 DIN9021 |
В корзину
|
| 37 |
02118/40800 |
|
Security nut NM 8 DIN980 |
В корзину
|
| 38 |
07242/96244 |
|
Screw |
В корзину
|
| 39 |
07242/96206 |
|
Plate, left lower |
В корзину
|
| 40 |
07242/96138 |
|
Wire, long |
В корзину
|
| 41 |
07242/96139 |
|
Wire, short |
В корзину
|
| 42 |
07242/96137 |
|
Clip |
В корзину
|
| 43 |
07242/96148 |
|
Cover-door |
В корзину
|
| 44 |
07242/96250 |
|
Fastening |
В корзину
|
| 45 |
02028/08035 |
|
Countersunk bolt M8x35 DIN7991 |
В корзину
|
| 46 |
02200/00508 |
|
Disc 8,4 DIN9021 |
В корзину
|
| 47 |
07242/96252 |
|
Hexagon nut |
В корзину
|
| 48 |
07242/96253 |
|
Screw |
В корзину
|
| 49 |
07242/96254 |
|
Nut |
В корзину
|
| 50 |
07242/96255 |
|
Screw |
В корзину
|
| 51 |
07242/96256 |
|
Screw |
В корзину
|
| 52 |
07242/96202 |
|
Washer |
В корзину
|
| 54 |
02027/06016 |
|
Cap screw M6x16 DIN912 |
В корзину
|
| 55 |
07242/96260 |
|
Water hose 20mm |
В корзину
|
| 56 |
07242/96261 |
|
Lock washer |
В корзину
|
| 60 |
07242/96215 |
|
Plate, left upper |
В корзину
|
| 61 |
07242/96216 |
|
Plate, left middle |
В корзину
|
| 76 |
07242/96262 |
|
Base |
В корзину
|
| 07242/96160 |
07242/96160 |
|
Door left, cpl. |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
