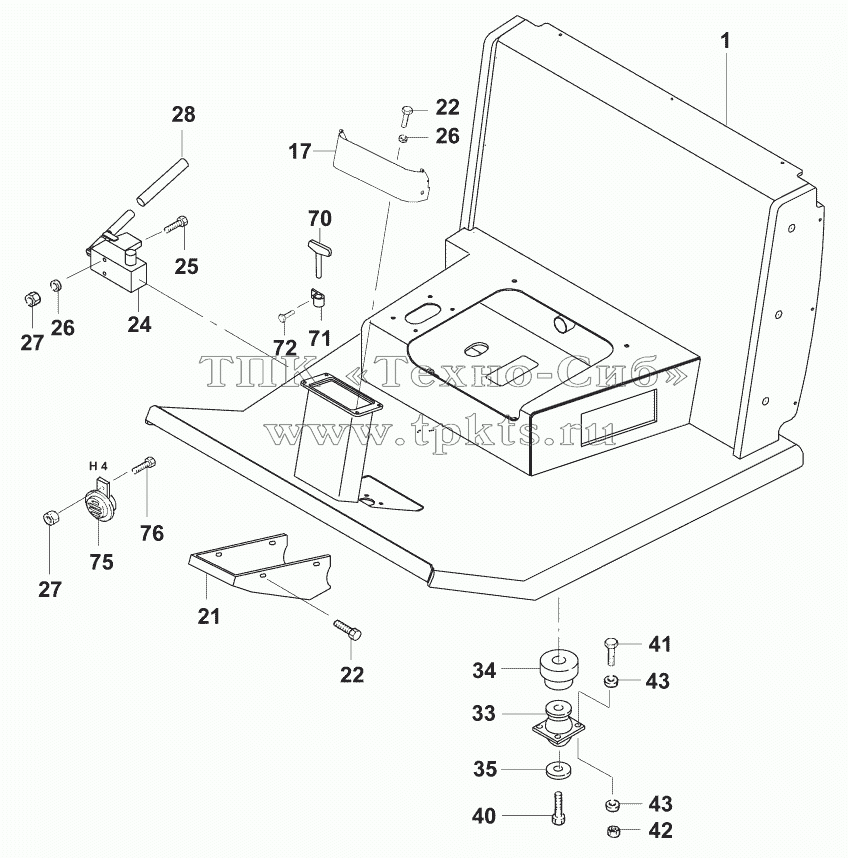

Каталоги запасных частей к спецтехнике JCB VM-200D/PD Рабочее место оператора
1
17
21
22
22
24
25
26
26
27
27
28
33
34
35
40
41
42
43
43
70
71
72
75
76
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
07242/43100 |
|
Operator’s stand |
В корзину
|
| 17 |
07242/42170 |
|
Instrument panel |
В корзину
|
| 21 |
07242/42321 |
|
Cover sheet |
В корзину
|
| 22 |
02021/08025 |
|
Hexagon screw M8x25 DIN933 |
В корзину
|
| 24 |
02533/00100 |
|
Manual pump |
В корзину
|
| 25 |
02020/08070 |
|
Hexagon screw M8x70 DIN931 |
В корзину
|
| 26 |
02201/00008 |
|
Washer 8,4 DIN125 |
В корзину
|
| 27 |
02118/30800 |
|
Security nut VM8 DIN980 |
В корзину
|
| 28 |
07241/52676 |
|
Lever |
В корзину
|
| 33 |
02622/50228 |
|
Bearing |
В корзину
|
| 34 |
07242/41203 |
|
Thrust washer |
В корзину
|
| 35 |
07242/41202 |
|
Washer |
В корзину
|
| 40 |
02016/16150 |
|
Hexagon screw M16x150 DIN931 |
В корзину
|
| 41 |
02021/10035 |
|
Hexagon screw M10x35 DIN933 |
В корзину
|
| 42 |
02118/31000 |
|
Security nut VM10 DIN980 |
В корзину
|
| 43 |
02201/00010 |
|
Washer 10,5 DIN125 |
В корзину
|
| 70 |
03789/81163 |
|
Key |
В корзину
|
| 71 |
02503/06110 |
|
Pipe clip |
В корзину
|
| 72 |
02021/06030 |
|
Hexagon screw M6x30 DIN933 |
В корзину
|
| 75 |
08425/01016 |
|
Horn |
В корзину
|
| 76 |
02021/08025 |
|
Hexagon screw M8x25 DIN933 |
В корзину
|
| 87242/41003 |
87242/41003 |
|
Operator’s stand, cpl. |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
