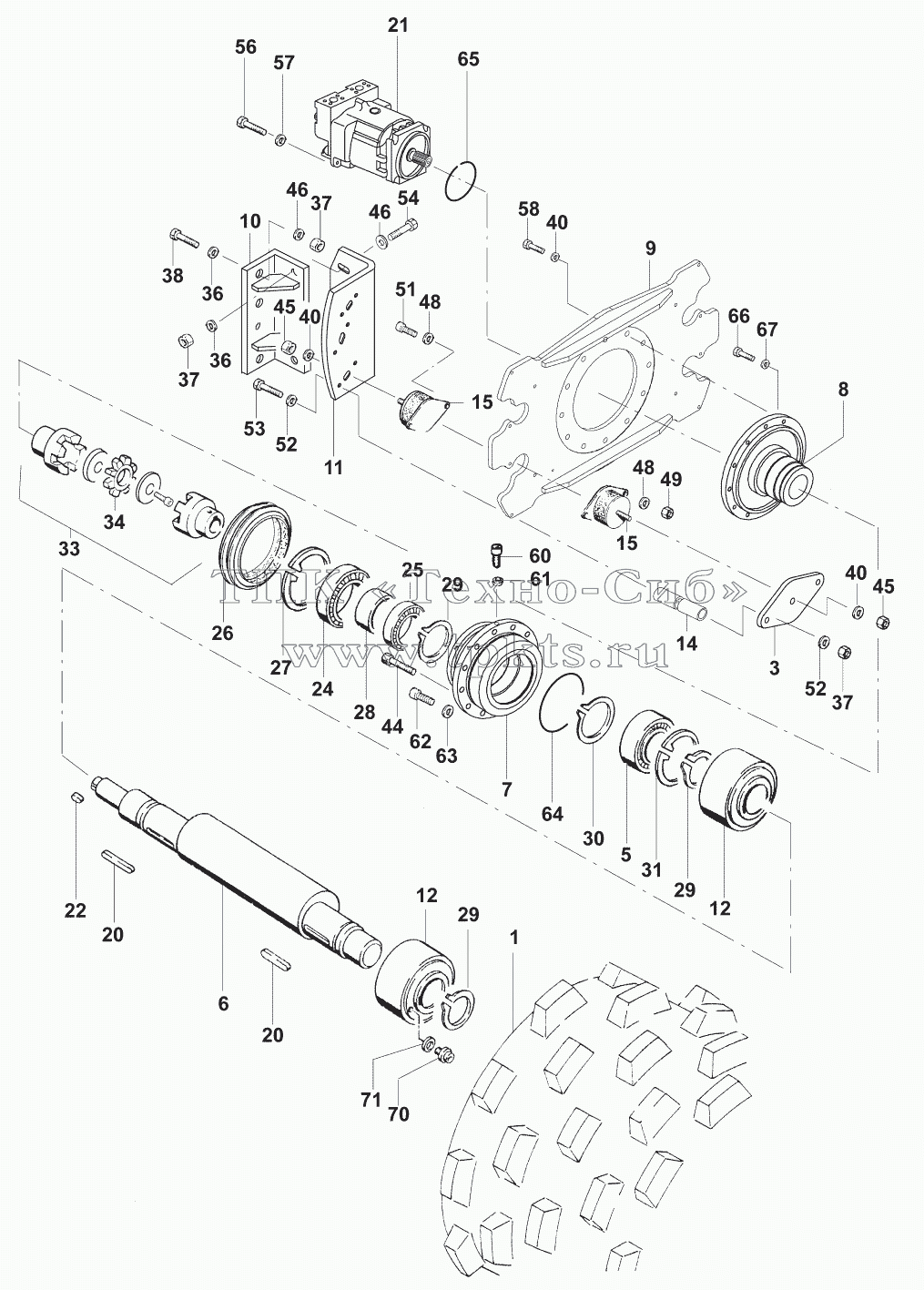

Каталоги запасных частей к спецтехнике JCB VM-200D/PD Валец кулачковый
1
3
5
6
7
8
9
10
11
12
12
14
15
15
20
20
21
22
24
25
26
27
28
29
29
29
30
31
33
34
36
36
37
37
37
38
40
40
40
44
45
45
46
46
48
48
49
51
52
52
53
54
56
57
58
60
61
62
63
64
65
66
67
70
71
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
07260/10550 |
|
Tamping foot drum |
В корзину
|
| 3 |
07240/10003 |
|
Tensioning plate |
В корзину
|
| 5 |
02712/06265 |
|
Cylindrical roller bearing |
В корзину
|
| 6 |
07260/10006 |
|
Exciter shaft |
В корзину
|
| 7 |
07260/10007 |
|
Cover |
В корзину
|
| 8 |
07260/10008 |
|
Bearing flange |
В корзину
|
| 9 |
07260/10009 |
|
Plate, cpl. |
В корзину
|
| 10 |
07260/10015 |
|
Buffer bracket |
В корзину
|
| 11 |
07260/10016 |
|
Buffer bracket |
В корзину
|
| 12 |
07260/10060 |
|
Overturning weight |
В корзину
|
| 14 |
07260/10020 |
|
Spacer pipe |
В корзину
|
| 15 |
07261/20300 |
|
Rubber spring element |
В корзину
|
| 20 |
02314/16080 |
|
Parallel key |
В корзину
|
| 21 |
07261/20200 |
|
Fixed displacement hydro motor |
В корзину
|
| 22 |
02314/16050 |
|
Parallel key |
В корзину
|
| 24 |
02700/01360 |
|
Deep grove ball bearing |
В корзину
|
| 25 |
02700/01340 |
|
Deep grove ball bearing |
В корзину
|
| 26 |
02777/00030 |
|
Axial face seal |
В корзину
|
| 27 |
02304/00280 |
|
Retaining ring 250x5 DIN472 |
В корзину
|
| 28 |
07260/10028 |
|
Sleeve |
В корзину
|
| 29 |
02305/00170 |
|
Retaining ring 170x4 DIN471 |
В корзину
|
| 30 |
02305/00140 |
|
Retaining ring 140x4 DIN471 |
В корзину
|
| 31 |
02304/00300 |
|
Retaining ring 300x5 DIN472 |
В корзину
|
| 33 |
07260/10034 |
|
Clutch |
В корзину
|
| 34 |
07260/10036 |
|
Ring gear |
В корзину
|
| 36 |
02208/00120 |
|
Washer 20 DIN6796 |
В корзину
|
| 37 |
02118/32000 |
|
Security nut VM20 DIN980 |
В корзину
|
| 38 |
02020/20090 |
|
Hexagon screw M20x90 DIN931 |
В корзину
|
| 40 |
02201/00016 |
|
Washer 17 DIN125 |
В корзину
|
| 44 |
02021/24080 |
|
Hexagon screw M24x80 DIN933 |
В корзину
|
| 45 |
02118/41600 |
|
Security nut NM16 DIN985 |
В корзину
|
| 46 |
02200/00021 |
|
Washer 21 DIN7349 |
В корзину
|
| 48 |
02201/00012 |
|
Washer 13 DIN125 |
В корзину
|
| 49 |
02118/41200 |
|
Security nut NM12 DIN985 |
В корзину
|
| 51 |
02027/12050 |
|
Cap screw M12x50 DIN912 |
В корзину
|
| 52 |
02806/00540 |
|
Disc spring |
В корзину
|
| 53 |
02020/20220 |
|
Hexagon screw M20x220 DIN931 |
В корзину
|
| 54 |
02020/20080 |
|
Hexagon screw M20x80 DIN931 |
В корзину
|
| 56 |
02021/14045 |
|
Hexagon screw M14x45 DIN933 |
В корзину
|
| 57 |
02201/00015 |
|
Washer 15 DIN125 |
В корзину
|
| 58 |
02021/16055 |
|
Hexagon screw M16x55 DIN933 |
В корзину
|
| 60 |
02027/10016 |
|
Cap screw M10x16 DIN912 |
В корзину
|
| 61 |
02766/01013 |
|
Seal ring A10x13,5 DIN 7603 |
В корзину
|
| 62 |
02027/20030 |
|
Cap screw M20x30 DIN912 |
В корзину
|
| 63 |
02766/02130 |
|
Seal ring |
В корзину
|
| 64 |
02772/40850 |
|
O-ring |
В корзину
|
| 65 |
02772/12530 |
|
O-ring |
В корзину
|
| 66 |
02528/01015 |
|
Screw |
В корзину
|
| 67 |
02766/01215 |
|
Seal ring A12x15,5 DIN7603 |
В корзину
|
| 70 |
07260/10067 |
|
Screw plug |
В корзину
|
| 71 |
02766/01823 |
|
Seal ring 18x22x1,5 DIN7603 |
В корзину
|
| 87261/20003 |
87261/20003 |
|
Tamping foot drum |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
