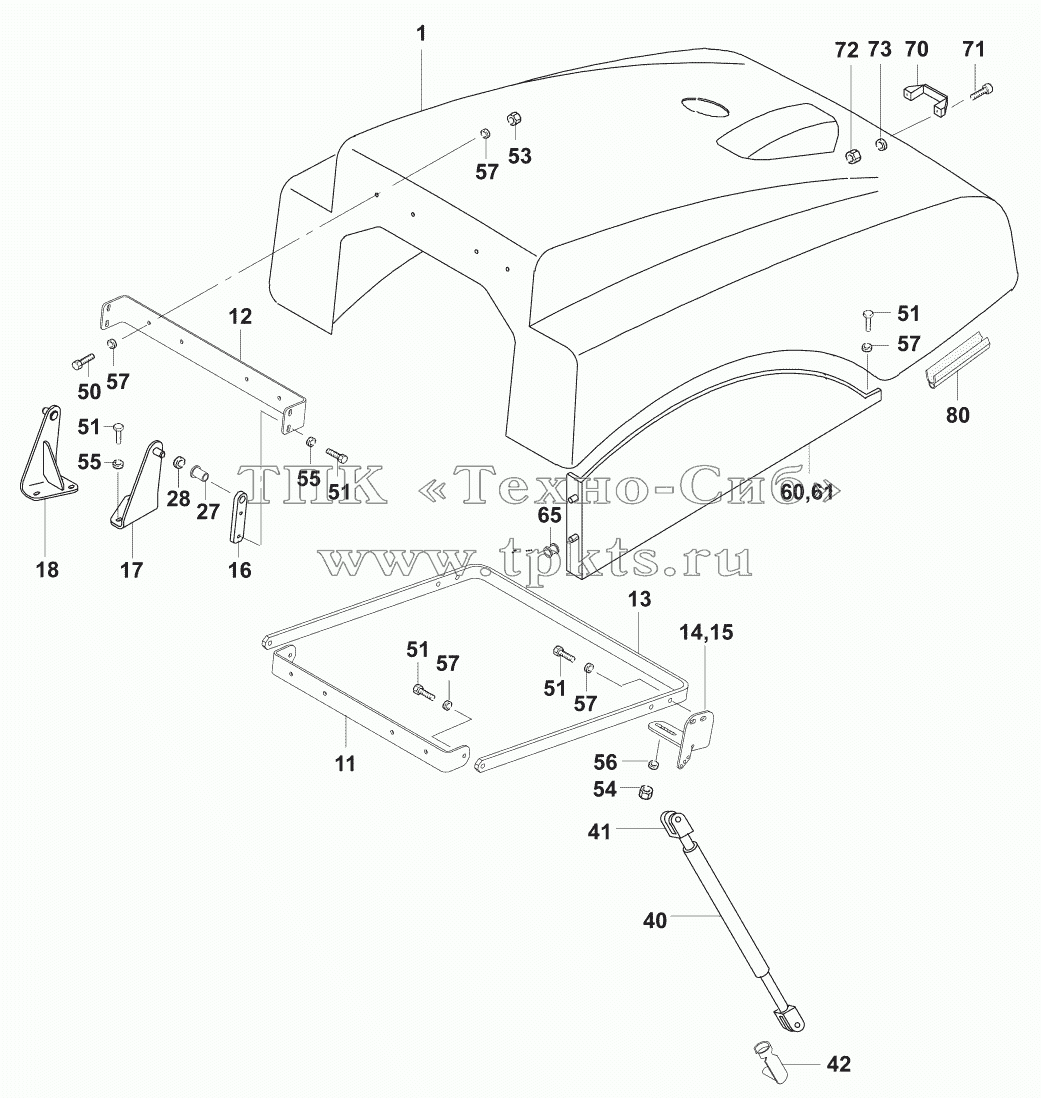

Каталоги запасных частей к спецтехнике JCB VM-46D/PD Капот/Engine hood
1
11
12
13
14
15
16
17
18
27
28
40
41
42
50
51
51
51
51
51
53
54
55
55
56
57
57
57
57
57
60
61
65
70
71
72
73
80
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
07211/53100 |
|
Engine hood |
В корзину
|
| 11 |
07211/53211 |
|
Bracket |
В корзину
|
| 12 |
07211/53212 |
|
Bracket |
В корзину
|
| 13 |
07211/53213 |
|
Bow |
В корзину
|
| 14 |
07211/53214 |
|
Lever, left |
В корзину
|
| 15 |
07211/53215 |
|
Lever, right |
В корзину
|
| 16 |
07211/53216 |
|
Hinge |
В корзину
|
| 17 |
07211/53217 |
|
Retaining jack, left |
В корзину
|
| 18 |
07211/53218 |
|
Retaining jack, right |
В корзину
|
| 27 |
02113/01203 |
|
Sleeve |
В корзину
|
| 28 |
02201/01020 |
|
Washer |
В корзину
|
| 40 |
07211/53540 |
|
Gas spring |
В корзину
|
| 41 |
02241/00832 |
|
Fork head |
В корзину
|
| 42 |
02241/00833 |
|
Bolt |
В корзину
|
| 50 |
02021/10045 |
|
Hexagon screw M10x45 DIN933 |
В корзину
|
| 51 |
02021/10025 |
|
Hexagon screw M10x25 DIN933 |
В корзину
|
| 53 |
02118/31000 |
|
Security nut VM10 DIN980 |
В корзину
|
| 54 |
02118/30800 |
|
Security nut VM8 DIN980 |
В корзину
|
| 55 |
02200/00010 |
|
Washer 10,5 DIN7349 |
В корзину
|
| 56 |
02200/00008 |
|
Washer 8,4 DIN7349 |
В корзину
|
| 57 |
02201/00010 |
|
Washer 10,5 DIN125 |
В корзину
|
| 60 |
07211/53250 |
|
Plate, left |
В корзину
|
| 61 |
07211/53255 |
|
Plate, right |
В корзину
|
| 65 |
08352/02012 |
|
Grommet |
В корзину
|
| 70 |
07130/10361 |
|
Handle |
В корзину
|
| 71 |
02027/08025 |
|
Cap screw M8x25 DIN912 |
В корзину
|
| 72 |
02118/30800 |
|
Security nut VM8 DIN980 |
В корзину
|
| 73 |
02201/00008 |
|
Washer 8,4 DIN125 |
В корзину
|
| 80 |
02782/01025 |
|
Sectional sealing material |
В корзину
|
| 87211/53000 |
87211/53000 |
|
Engine hood, cpl. |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
