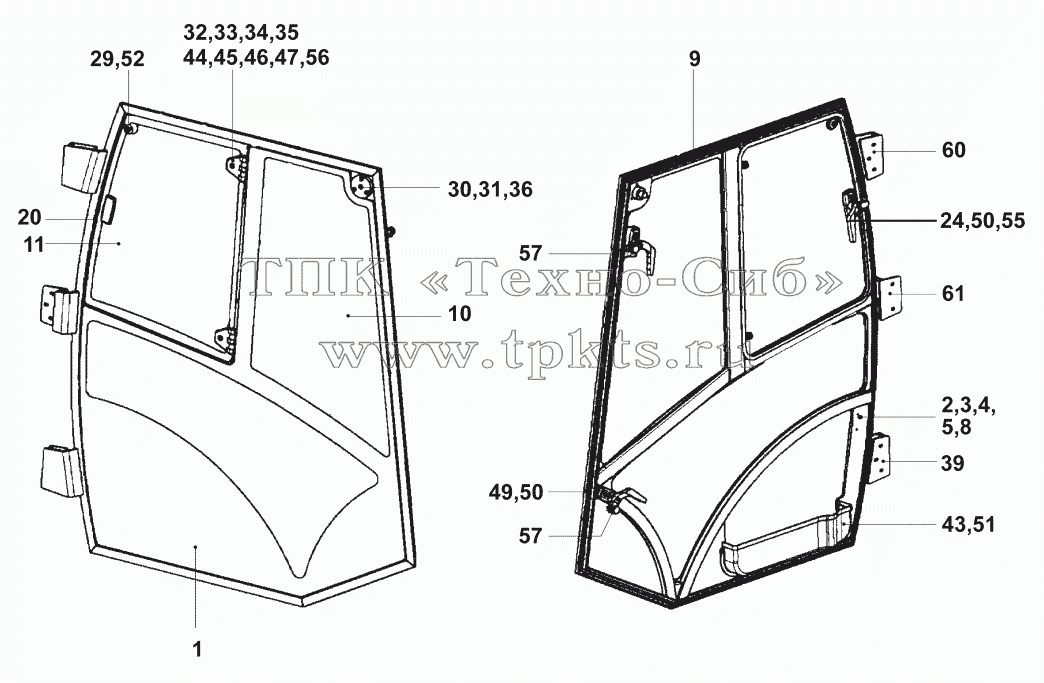

Каталоги запасных частей к спецтехнике JCB VM-75D/PD Двери кабины/ROPS-Cab
1
2
3
4
5
8
9
10
11
20
24
29
30
31
32
33
34
35
36
39
43
44
45
46
47
49
50
50
51
52
55
56
57
57
60
61
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
07242/96155 |
|
Door, right |
В корзину
|
| 2 |
07242/96225 |
|
Mounting band |
В корзину
|
| 3 |
07242/96153 |
|
Jack, left |
В корзину
|
| 4 |
07242/96152 |
|
Jack, right |
В корзину
|
| 5 |
07242/96221 |
|
Screw |
В корзину
|
| 8 |
07242/96220 |
|
Sleeve |
В корзину
|
| 9 |
07242/96119 |
|
Seal 4500mm |
В корзину
|
| 10 |
07242/96270 |
|
Glass, right |
В корзину
|
| 11 |
07242/96271 |
|
Glass, right |
В корзину
|
| 20 |
07242/96113 |
|
Seal 2750mm |
В корзину
|
| 24 |
07242/96157 |
|
Handle, left |
В корзину
|
| 29 |
07242/96200 |
|
Bolt |
В корзину
|
| 30 |
07242/96201 |
|
Base |
В корзину
|
| 31 |
07242/96158 |
|
Locking |
В корзину
|
| 32 |
07242/96240 |
|
Hunge |
В корзину
|
| 33 |
07242/96241 |
|
Pin |
В корзину
|
| 34 |
07242/96242 |
|
Grommet |
В корзину
|
| 35 |
07242/96243 |
|
Sleeve |
В корзину
|
| 36 |
07242/96255 |
|
Screw |
В корзину
|
| 39 |
07242/96208 |
|
Plate, right lower |
В корзину
|
| 43 |
07242/96148 |
|
Cover-door |
В корзину
|
| 44 |
02028/08035 |
|
Countersunk bolt M8x35 DIN7991 |
В корзину
|
| 45 |
07242/96262 |
|
Base |
В корзину
|
| 46 |
02200/00508 |
|
Disc 8,4 DIN9021 |
В корзину
|
| 47 |
07242/96252 |
|
Hexagon nut |
В корзину
|
| 49 |
07242/96275 |
|
Handle |
В корзину
|
| 50 |
02027/06016 |
|
Cap screw M6x16 DIN912 |
В корзину
|
| 51 |
07242/96256 |
|
Screw |
В корзину
|
| 52 |
07242/96202 |
|
Washer |
В корзину
|
| 55 |
07242/96260 |
|
Water hose 20mm |
В корзину
|
| 56 |
07242/96261 |
|
Lock washer |
В корзину
|
| 57 |
07242/96276 |
|
Screw |
В корзину
|
| 60 |
07242/96280 |
|
Plate, right upper |
В корзину
|
| 61 |
07242/96281 |
|
Plate, right middle |
В корзину
|
| 07242/96161 |
07242/96161 |
|
Door right, cpl. |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
