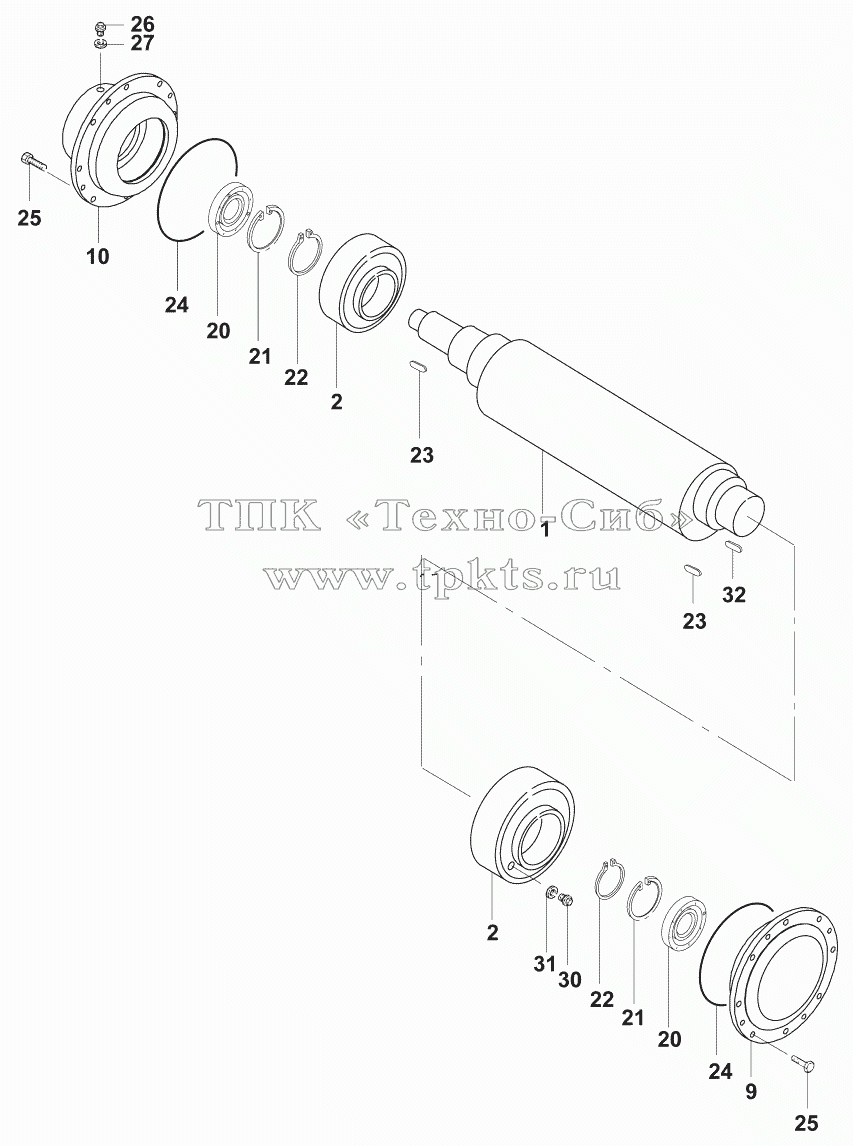

Каталоги запасных частей к спецтехнике JCB VM-75D/PD Вибрационный механизм (VM75D)/Exciter
1
2
2
9
10
20
20
21
21
22
22
23
23
24
24
25
25
26
27
27
30
32
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
07222/20201 |
|
Exciter shaft |
В корзину
|
| 2 |
07222/20202 |
|
Overturning weight |
В корзину
|
| 9 |
07225/20209 |
|
Cover |
В корзину
|
| 10 |
07225/20301 |
|
Cover |
В корзину
|
| 20 |
02712/06192 |
|
Cylindrical roller bearing |
В корзину
|
| 21 |
02304/00200 |
|
Retaining ring 200x4 DIN472 |
В корзину
|
| 22 |
02305/00110 |
|
Retaining ring 110x4 DIN471 |
В корзину
|
| 23 |
02314/10080 |
|
Parallel key |
В корзину
|
| 24 |
02772/31540 |
|
O-ring |
В корзину
|
| 25 |
02021/16040 |
|
Hexagon screw M16x40 DIN933 |
В корзину
|
| 26 |
02502/01215 |
|
Screw plug M12x1,5 DIN910 |
В корзину
|
| 27 |
02766/01013 |
|
Seal ring A10x13,5 DIN 7603 |
В корзину
|
| 27 |
02766/01215 |
|
Seal ring A12x15,5 DIN7603 |
В корзину
|
| 30 |
02506/01010 |
|
Screw plug M10x1 DIN908 |
В корзину
|
| 32 |
02314/00028 |
|
Parallel key |
В корзину
|
| 87222/20200 |
87222/20200 |
|
Suspension, left VM75D/PD 10-6 |
В корзину
|
