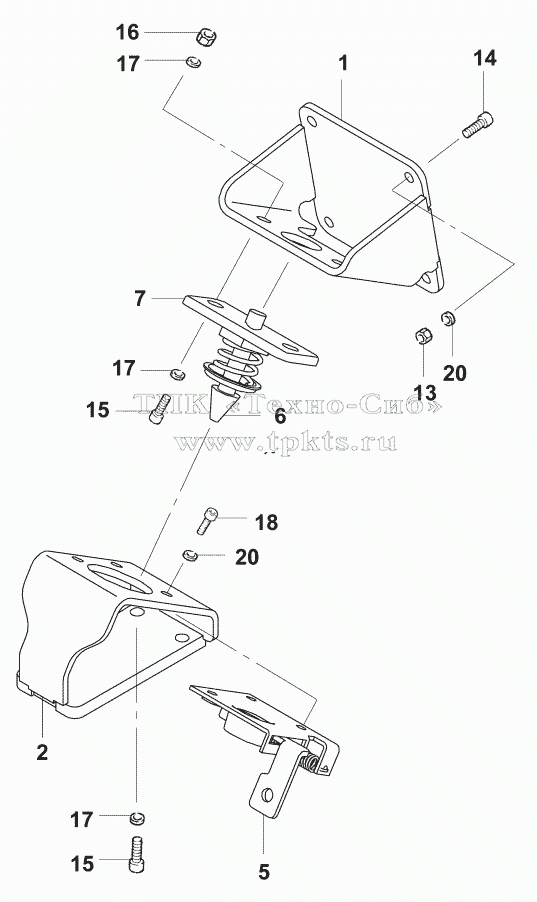

Каталоги запасных частей к спецтехнике JCB VM-75D/PD Замок/Locking mechanism
1
2
5
6
7
13
14
15
15
16
17
17
17
18
20
20
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
07222/53310 |
|
Bracket -upper section |
В корзину
|
| 2 |
07222/53320 |
|
Bracket -lower section |
В корзину
|
| 5 |
07222/53305 |
|
Locking mechanism-lower section |
В корзину
|
| 6 |
07222/53306 |
|
Locking mechanism-upper section |
В корзину
|
| 7 |
07222/53308 |
|
Plate |
В корзину
|
| 13 |
02118/30600 |
|
Security nut VM6 DIN980 |
В корзину
|
| 14 |
02099/06025 |
|
Screw M6x25 |
В корзину
|
| 15 |
02025/08025 |
|
Cap screw M8x25 DIN7984 |
В корзину
|
| 16 |
02118/30800 |
|
Security nut VM8 DIN980 |
В корзину
|
| 17 |
02201/00008 |
|
Washer 8,4 DIN125 |
В корзину
|
| 18 |
02027/06010 |
|
Cap screw M6x10 DIN912 |
В корзину
|
| 20 |
02201/00006 |
|
Washer 6,4 DIN125 |
В корзину
|
| 87222/53300 |
87222/53300 |
|
Locking mechanism, cpl. |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
