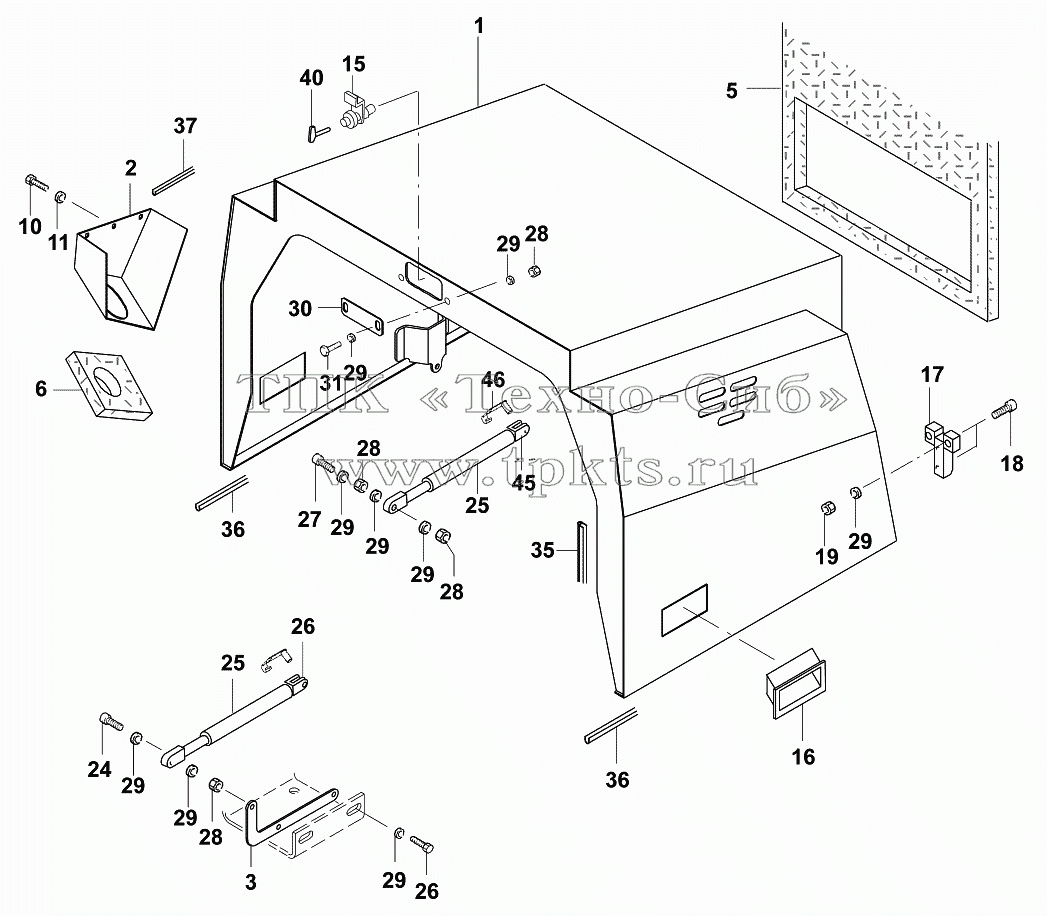

Каталоги запасных частей к спецтехнике JCB VMТ-270/280 Капот двигателя/Engine hood
1
2
3
5
6
10
11
15
16
17
18
19
24
25
25
26
27
28
28
28
28
29
29
29
29
29
29
29
29
29
30
31
35
36
36
37
40
45
45
46
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
07131/61100 |
|
Engine hood |
В корзину
|
| 2 |
07131/61120 |
|
Hood, upper |
В корзину
|
| 3 |
07131/61118 |
|
Counter bracket |
В корзину
|
| 5 |
07131/61125 |
|
Noise damping |
В корзину
|
| 6 |
07131/61126 |
|
Noise damping |
В корзину
|
| 10 |
02021/06016 |
|
Hexagon screw M6x16 DIN933 |
В корзину
|
| 11 |
02201/00006 |
|
Washer 6,4 DIN125 |
В корзину
|
| 15 |
02748/00014 |
|
Locking mechanism |
В корзину
|
| 16 |
02748/00022 |
|
Handle |
В корзину
|
| 17 |
07225/59003 |
|
Hinge |
В корзину
|
| 18 |
02027/08020 |
|
Cap screw M8x20 DIN912 |
В корзину
|
| 19 |
02110/00008 |
|
Hexagon nut M8 DIN934 |
В корзину
|
| 24 |
02027/08030 |
|
Cap screw M8x30 DIN912 |
В корзину
|
| 25 |
07131/61130 |
|
Gas spring |
В корзину
|
| 26 |
02021/08025 |
|
Hexagon screw M8x25 DIN933 |
В корзину
|
| 27 |
02027/08040 |
|
Cap screw M8x40 DIN912 |
В корзину
|
| 28 |
02118/30800 |
|
Security nut VM8 DIN980 |
В корзину
|
| 29 |
02201/00008 |
|
Washer 8,4 DIN125 |
В корзину
|
| 30 |
07131/61127 |
|
Strap |
В корзину
|
| 31 |
02021/08020 |
|
Hexagon screw M8x20 DIN933 |
В корзину
|
| 35 |
04034/40508 |
|
Sectional sealing material 1500mm |
В корзину
|
| 36 |
02782/01010 |
|
Sectional sealing material 600mm |
В корзину
|
| 37 |
02782/01026 |
|
Sectional sealing material 2500mm |
В корзину
|
| 40 |
03789/81163 |
|
Key |
В корзину
|
| 45 |
02241/00816 |
|
Fork head |
В корзину
|
| 46 |
02241/00817 |
|
Bolt |
В корзину
|
| 87131/61000 |
87131/61000 |
|
Engine hood, cpl. |
В корзину
|
