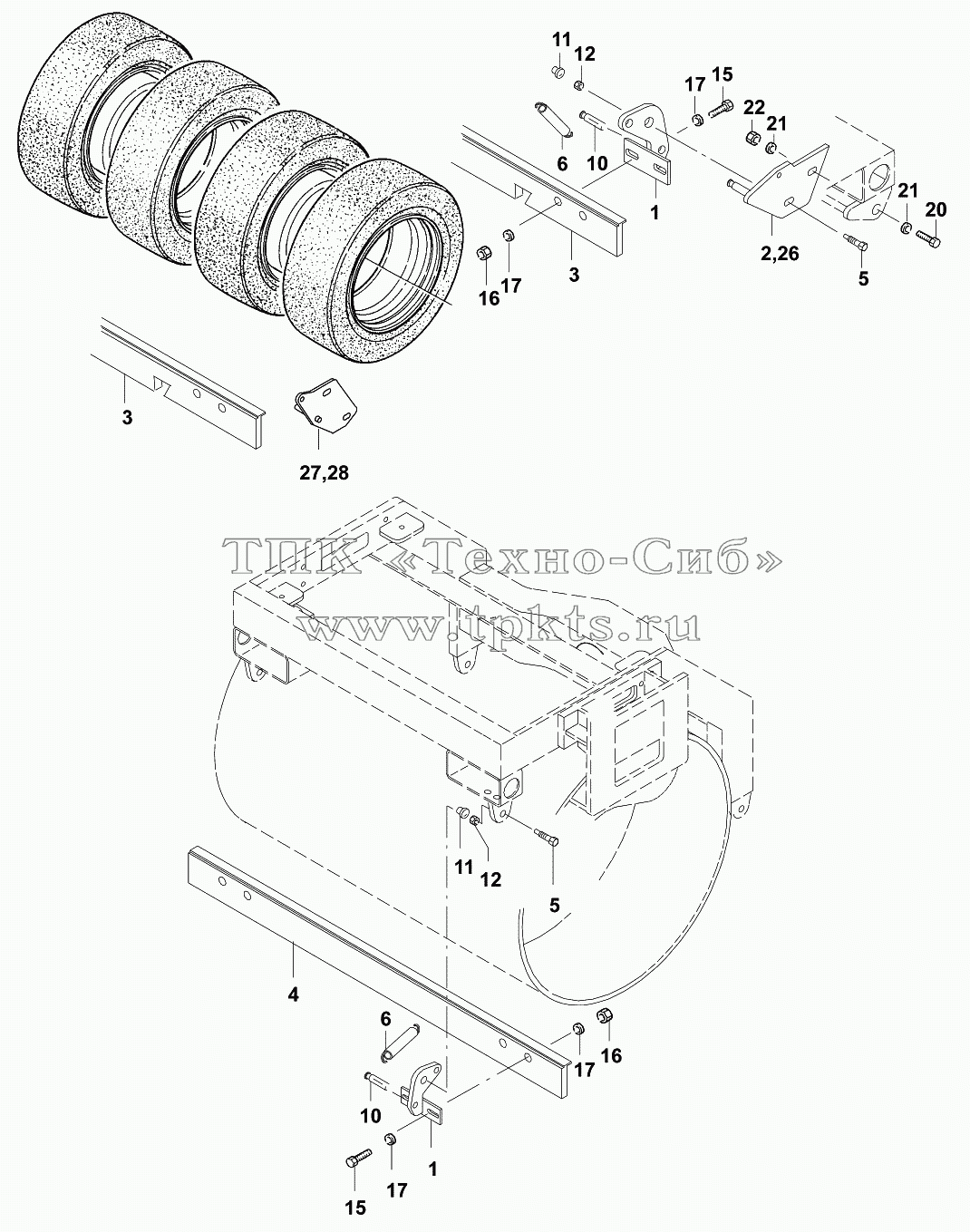

Каталоги запасных частей к спецтехнике JCB VMТ-270/280 Скребок/Scraper 1200 mm
1
1
2
3
3
4
5
5
6
6
10
10
11
11
12
12
15
15
16
16
17
17
17
17
20
21
21
22
26
27
28
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
07131/34010 |
|
Bracket |
В корзину
|
| 2 |
07131/33012 |
|
Bracket rear left |
В корзину
|
| 3 |
07131/33020 |
|
Scraper 1000mm, smooth tyre |
В корзину
|
| 4 |
07130/32140 |
|
Scraper 1200 mm |
В корзину
|
| 5 |
04004/18304 |
|
Bolt |
В корзину
|
| 6 |
02800/00010 |
|
Tension spring |
В корзину
|
| 10 |
07131/33016 |
|
Grooved dowel pin |
В корзину
|
| 11 |
06401/00060 |
|
Sleeve |
В корзину
|
| 12 |
02118/32000 |
|
Security nut VM20 DIN980 |
В корзину
|
| 15 |
02021/08040 |
|
Hexagon screw M8x40 DIN933 |
В корзину
|
| 16 |
02118/30800 |
|
Security nut VM8 DIN980 |
В корзину
|
| 17 |
02201/00008 |
|
Washer 8,4 DIN125 |
В корзину
|
| 20 |
02021/20040 |
|
Hexagon screw M20x40 DIN933 |
В корзину
|
| 21 |
02209/00020 |
|
Washer |
В корзину
|
| 22 |
02118/32000 |
|
Security nut VM20 DIN980 |
В корзину
|
| 26 |
07131/33013 |
|
Bracket rear right |
В корзину
|
| 27 |
07131/33014 |
|
Bracket front left |
В корзину
|
| 28 |
07131/33015 |
|
Bracket front right |
В корзину
|
| 87131/34001 |
87131/34001 |
|
Scraper 1200 mm, cpl. |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
