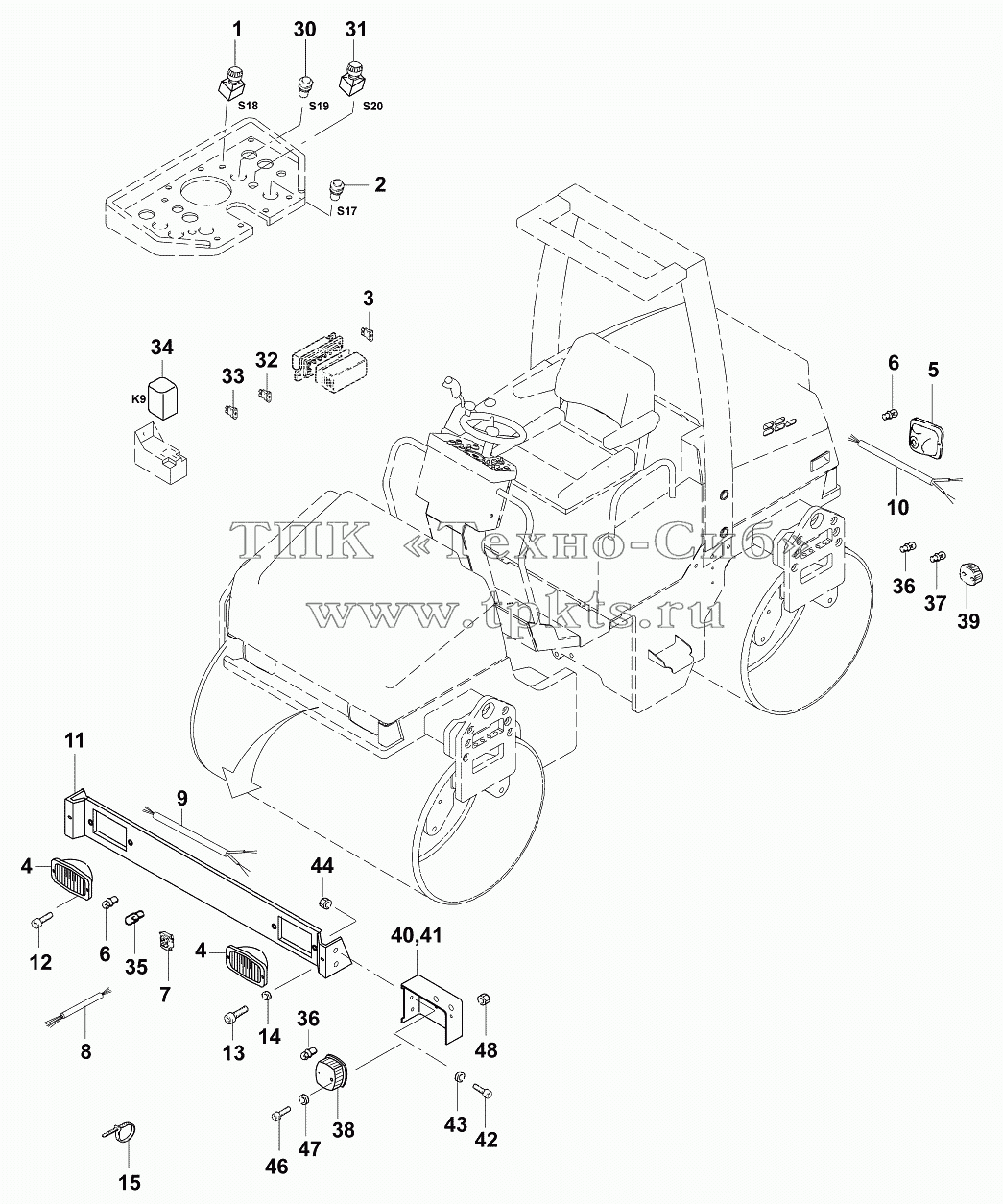

Каталоги запасных частей к спецтехнике JCB VMТ-390/400 (480/500) Освещение/Lighting StVZO
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
44
46
47
87140/90150
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
08102/02140 |
|
Rotary switch |
В корзину
|
| 2 |
08102/02211 |
|
Presure switch |
В корзину
|
| 3 |
08412/05200 |
|
Insert 20A |
В корзину
|
| 4 |
08424/01115 |
|
Headlamp |
В корзину
|
| 5 |
08424/01116 |
|
Headlamp |
В корзину
|
| 6 |
08420/03030 |
|
Bulb |
В корзину
|
| 7 |
08364/01150 |
|
Plug |
В корзину
|
| 8 |
07140/90105 |
|
Cable harness, front |
В корзину
|
| 9 |
07140/90106 |
|
Cable harness, front |
В корзину
|
| 10 |
07140/90111 |
|
Cable harness, rear |
В корзину
|
| 11 |
07140/81303 |
|
Cover sheet |
В корзину
|
| 12 |
02023/04025 |
|
Cap screw M4x25 DIN84 |
В корзину
|
| 13 |
02025/08016 |
|
Cap screw M8x16 DIN7984 |
В корзину
|
| 14 |
02201/00008 |
|
Washer 8,4 DIN125 |
В корзину
|
| 15 |
02322/00021 |
|
Hose clip |
В корзину
|
| 30 |
08102/02212 |
|
Presure switch |
В корзину
|
| 31 |
08102/02136 |
|
Rotary switch |
В корзину
|
| 32 |
08412/05100 |
|
Insert 10A |
В корзину
|
| 33 |
08412/05050 |
|
Insert 5A |
В корзину
|
| 34 |
08102/02121 |
|
Flasher unit |
В корзину
|
| 35 |
08420/03005 |
|
Bulb |
В корзину
|
| 36 |
08420/03008 |
|
Bulb |
В корзину
|
| 37 |
08420/03010 |
|
Bulb |
В корзину
|
| 38 |
08424/01094 |
|
Flasher lamp, front |
В корзину
|
| 39 |
08424/01092 |
|
Flasher lamp, rear |
В корзину
|
| 40 |
07140/81307 |
|
Bracket, right |
В корзину
|
| 41 |
07140/81308 |
|
Bracket, left |
В корзину
|
| 42 |
02025/06016 |
|
Cap screw M6x16 DIN7984 |
В корзину
|
| 43 |
02201/00006 |
|
Washer 6,4 DIN125 |
В корзину
|
| 44 |
02118/40400 |
|
Security nut NM4 DIN985 |
В корзину
|
| 44 |
02118/40600 |
|
Security nut NM6 DIN985 |
В корзину
|
| 46 |
02023/04012 |
|
Cap screw M4x12 DIN84 |
В корзину
|
| 47 |
02201/00004 |
|
Washer 4,3 DIN125 |
В корзину
|
| 87140/90150 |
87140/90150 |
|
Lighting StVZO |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
