Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Komatsu › D85A-21 › REAR COVER (WITH ROPS)(37822-)

Каталоги запасных частей к спецтехнике Komatsu D85A-21 REAR COVER (WITH ROPS)(37822-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
4
5
5
5
6
6
6
7
7
8
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
20
21
22
23
24

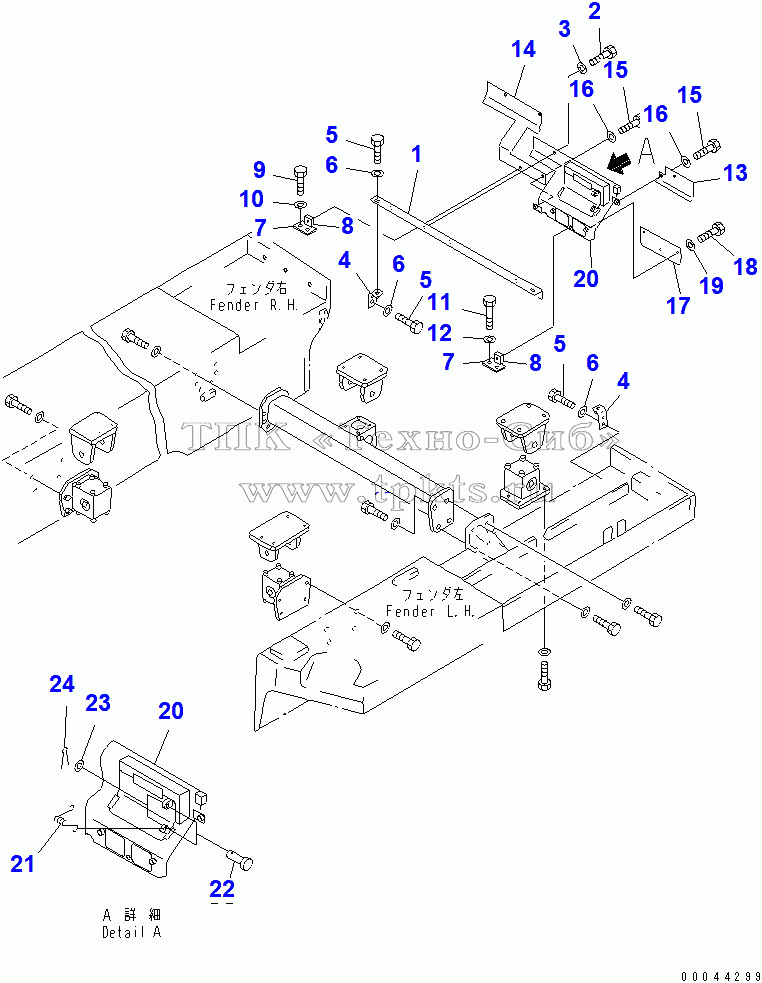

Позиция на иллюстрации Заводской номер детали Название детали
1 154-54-41341 ANGLE В корзину
2 01010-81225 BOLT В корзину
3 01643-31232 WASHER В корзину
4 154-54-41351 BRACKET В корзину
5 01010-81230 BOLT В корзину
6 01643-31232 WASHER В корзину
7 154-54-12791 BRACKET В корзину
8 154-54-23270 SEAT В корзину
9 01010-81225 BOLT В корзину
10 01643-31232 WASHER В корзину
11 01010-81265 BOLT В корзину
12 01643-31232 WASHER В корзину
13 154-54-41450 COVER,L.H. В корзину
14 154-54-41321 COVER,R.H. В корзину
15 01010-81225 BOLT В корзину
16 01643-31232 WASHER В корзину
17 154-54-41360 COVER В корзину
18 01010-81225 BOLT В корзину
19 01643-31232 WASHER В корзину
20 154-54-41311 COVER,(WITH RIPPER) В корзину
21 09463-00006 SPRING В корзину
22 04205-10620 PIN В корзину
23 01641-20608 WASHER В корзину
24 04050-11610 PIN, COTTER В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
