Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Komatsu › D85A-21 › RIPPER BEAM AND LINK (37822-)

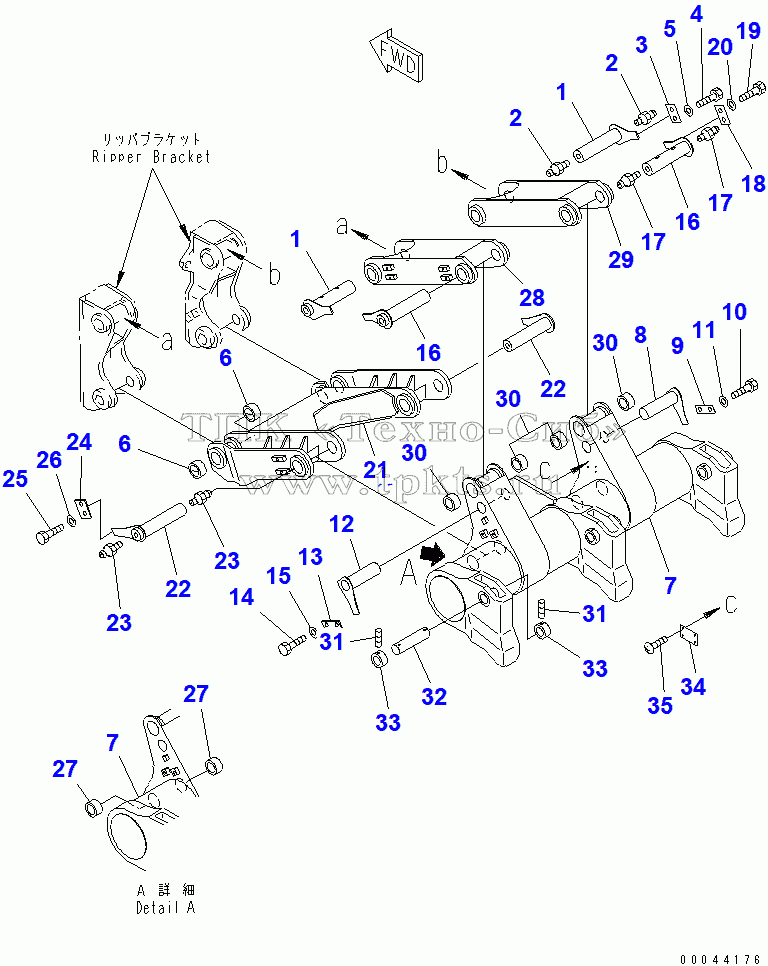

Каталоги запасных частей к спецтехнике Komatsu D85A-21 RIPPER BEAM AND LINK (37822-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
22
23
23
24
26
27
27
28
29
30
30
30
31
31
32
33
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 154-78-14182 PIN В корзину
2 07020-00000 FITTING, GREASE В корзину
3 154-78-14290 PLATE В корзину
4 01010-81845 BOLT В корзину
5 01643-31845 WASHER В корзину
6 154-78-14224 BUSHING В корзину
7 154-78-14118 BEAM В корзину
8 154-78-15161 PIN В корзину
9 154-78-14290 PLATE В корзину
10 01010-81845 BOLT В корзину
11 01643-31845 WASHER В корзину
12 154-78-14211 PIN В корзину
13 154-78-14290 PLATE В корзину
14 01010-81845 BOLT В корзину
15 01643-31845 WASHER В корзину
16 154-78-14182 PIN В корзину
17 07020-00000 FITTING, GREASE В корзину
18 154-78-14290 PLATE В корзину
19 01010-81845 BOLT В корзину
20 01643-31845 WASHER В корзину
21 154-78-14128 LINK В корзину
22 154-78-14191 PIN В корзину
23 07020-00000 FITTING, GREASE В корзину
24 154-78-14290 PLATE В корзину
25 01010-81845 BOLT В корзину
26 01643-31845 WASHER В корзину
27 154-78-14224 BUSHING В корзину
28 154-78-14134 LINK, L.H. В корзину
29 154-78-14144 LINK, R.H. В корзину
30 154-78-14224 BUSHING В корзину
31 09244-02489 PIN В корзину
32 154-78-32430 PIN В корзину
33 154-78-32440 COLLAR В корзину
34 09601-00835 PLATE, NAME В корзину
35 04418-13060 SCREW В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
