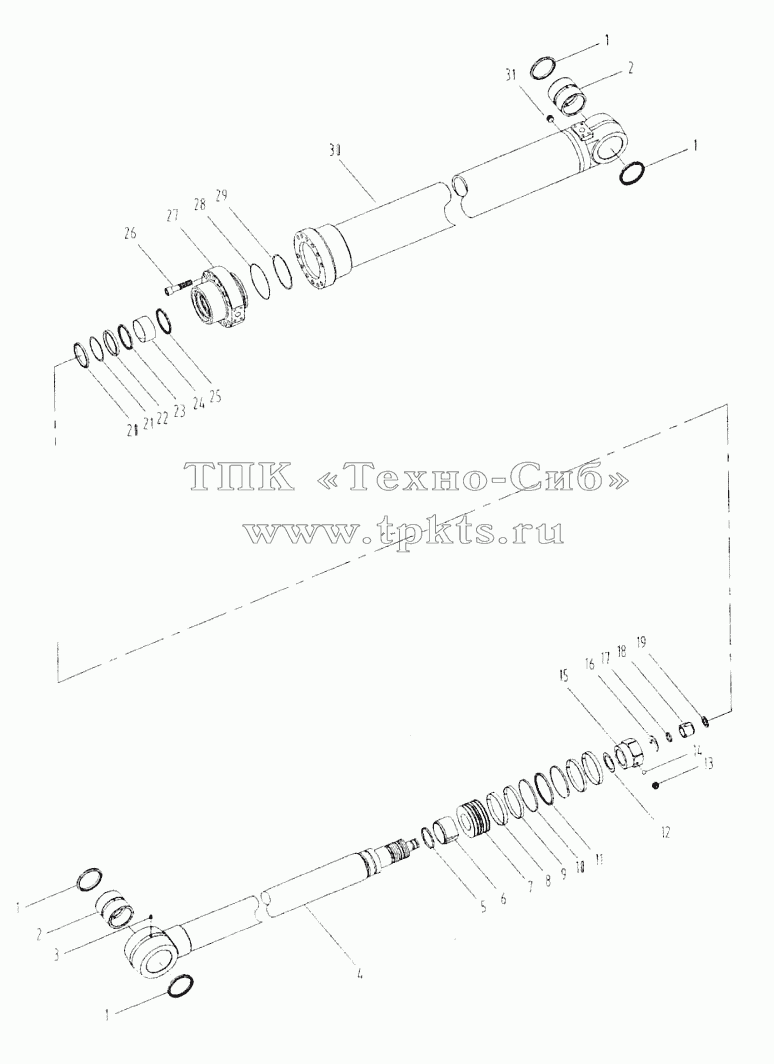

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | B6191-80022 | Кольцо уплотнительное | В корзину | |
2 | 30421-80027 | Втулка | В корзину | |
3 | 10B0014 | Ниппель | В корзину | |
4 | B6367-72802 | Шток | В корзину | |
5 | 30981-95021 | Кольцо | В корзину | |
6 | B6366-72804 | Прокладка демпфирующая | В корзину | |
7 | B6221-14009 | Поршень | В корзину | |
8 | 30181-14033 | Кольцо направляющее | В корзину | |
9 | 30181-14011 | Кольцо направляющее | В корзину | |
10 | 30931-14007 | Шайба стопорная | В корзину | |
11 | 30983-14001 | Кольцо уплотнительное | В корзину | |
12 | 30301-70030 | Прокладка | В корзину | |
13 | 91511-12120 | Винт | В корзину | |
14 | 96321-07140 | Шарик стальной | В корзину | |
15 | B6351-70001 | Гайка | В корзину | |
16 | 30141-91015 | Кольцо упорное | В корзину | |
17 | 30981-38022 | Кольцо | В корзину | |
18 | B6366-72805 | Прокладка демпфирующая | В корзину | |
19 | 30331-91076 | Кольцо упорное | В корзину | |
20 | 30191-95050 | Уплотнение пылезащитное | В корзину | |
21 | 30921-95012 | Шайба стопорная | В корзину | |
22 | 30961-09512 | Манжета U-образного сечения | В корзину | |
23 | B6161-95011 | Кольцо уплотнительное | В корзину | |
24 | 30131-95010 | Кольцо направляющее | В корзину | |
25 | 30141-80009 | Кольцо уплотнительное | В корзину | |
26 | 92703-18800 | Винт | В корзину | |
27 | B6121-14026T | Крышка гидроцилиндра | В корзину | |
28 | 30461-13517 | Шайба стопорная | В корзину | |
29 | 95123-13500 | Кольцо круглого сечения | В корзину | |
30 | B6367-72821 | Корпус гидроцилиндра | В корзину | |
31 | 97124-02111 | Пробка | В корзину |
