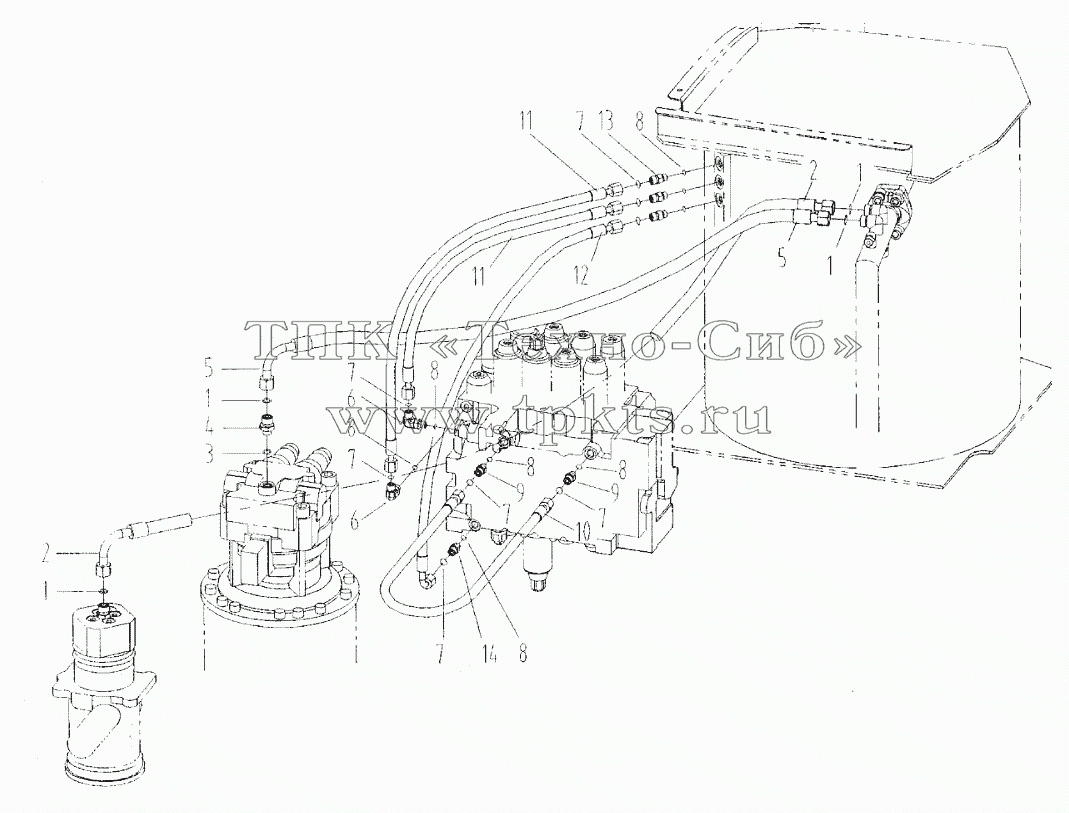

Каталоги запасных частей к спецтехнике LiuGong CLG-220 Трубопровод обратный

1

1

1

1

2

2

3

4

5

5

6

6

7

7

7

7

7

7

8

8

8

8

8

8

9

9

10

11

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	12B0370		Кольцо круглого сечения	В корзину
2	06C0012		Рукав	В корзину
3	12B0023		Кольцо круглого сечения	В корзину
4	00A0219		Фитинг	В корзину
5	06C0006		Рукав	В корзину
6	31C0004		Смычка	В корзину
7	12B0283		Кольцо круглого сечения	В корзину
8	12B0351		Кольцо круглого сечения	В корзину
9	00A0016		Смычка	В корзину
10	05C0005		Рукав	В корзину
11	05C0001		Рукав	В корзину
12	05C0004		Рукав	В корзину
13	00A0018		Смычка	В корзину
14	31C0001		Фитинг	В корзину

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
