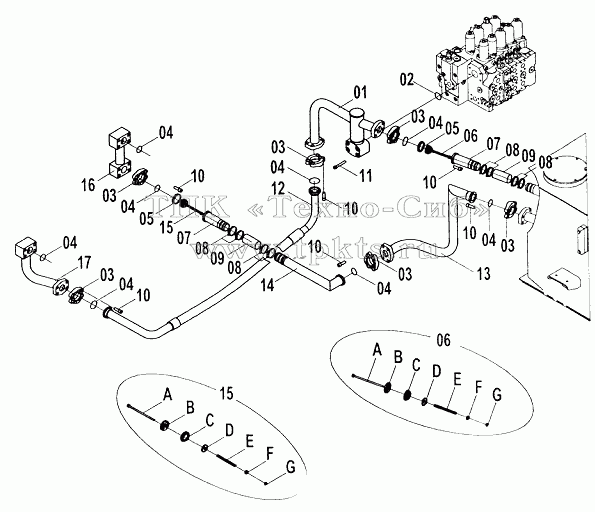

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
01 | 10D1537 | Возвратная трубка | В корзину | |
02 | 12B0447 | Кольцо круглого сечения | В корзину | |
03 | 04A0251 | Хомут | В корзину | |
04 | 12B0446 | Кольцо круглого сечения | В корзину | |
05 | 07B0005 | Кольцо защитное | В корзину | |
06 | 12C0154 | Клапан | В корзину | |
06A | 16D0126 | Стержень | В корзину | |
06B | 78A0046 | Основание | В корзину | |
06C | 55A0055 | Втулка | В корзину | |
06D | 65A0055 | Золотник | В корзину | |
06E | 75A0006 | Пружина | В корзину | |
06F | 76A0103 | Стопорное кольцо | В корзину | |
06G | 03B0036 | NUT | В корзину | |
07 | 37A0339 | Возвратная трубка | В корзину | |
08 | 09C0029 | Хомут | В корзину | |
09 | 30A0185 | Рукав низкого давления | В корзину | |
10 | 04B0251 | Винт | В корзину | |
11 | 01B0142 | Болт | В корзину | |
12 | 07C0004 | Шланг | В корзину | |
13 | 15D0317 | Возвратная трубка | В корзину | |
14 | 10D1670 | Возвратная трубка | В корзину | |
15 | 12C0155 | Клапан | В корзину | |
15A | 16D0127 | Стержень | В корзину | |
15B | 78A0045 | Основание | В корзину | |
15C | 55A0056 | Втулка | В корзину | |
15D | 65A0008 | Золотник | В корзину | |
15E | 75A0006 | Пружина | В корзину | |
15F | 76A0008 | Кольцо защитное | В корзину | |
15G | 03B0032 | Гайка | В корзину | |
16 | 10D1551 | Возвратная трубка | В корзину | |
17 | 10D0012 | Возвратная трубка | В корзину |
