Каталоги запасных частей к спецтехнике LiuGong CLG-365A 00C2817 000 BOOM CYLINDER LINES

1

2

3

4

5

6

6

6

6

6

6

6

6

6

6

7

8

9

10

11

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

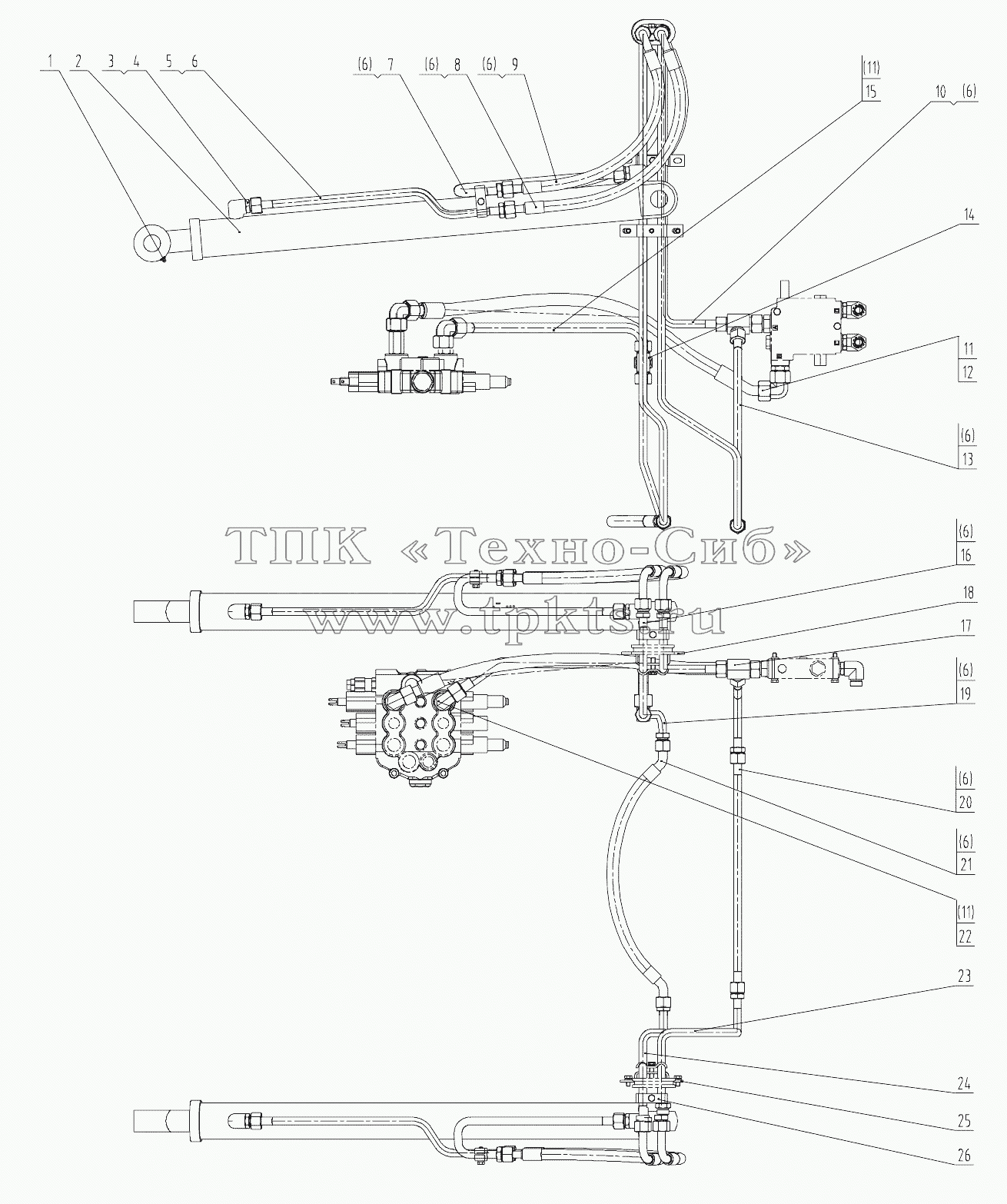

Позиция на иллюстрации	Заводской номер детали		Название детали
1	86A0258		Защита	В корзину
2	10C1168		Boom cylinder	В корзину
3	00A0998		CONNECTOR	В корзину
4	12B0342		O-RING	В корзину
5	10D2128		Pipe as	В корзину
6	12B0490		O-RING	В корзину
7	10D2127		PIPE AS	В корзину
8	06C2419		HOSE AS	В корзину
9	06C2418		HOSE AS	В корзину
10	10D5551		Tube as	В корзину
11	06C7682		Hose as	В корзину
12	12B0504		O-RING	В корзину
13	10D9592		Tube as	В корзину
14	32C0080		Штуцер	В корзину
15	10D2087		PIPE AS	В корзину
16	10D2096		Pipe as	В корзину
17	02A0553		TEE	В корзину
18	09C0373		Clamp	В корзину
19	10D3056		Tube as	В корзину
20	10D2105		PIPE AS	В корзину
21	06C3830		Hose as	В корзину
22	31C0083		ELBOW	В корзину
23	10D2107		Pipe as	В корзину
24	10D3055		Tube as	В корзину
25	09C0377		CLAMP	В корзину
26	09C1121		Clamp	В корзину

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
