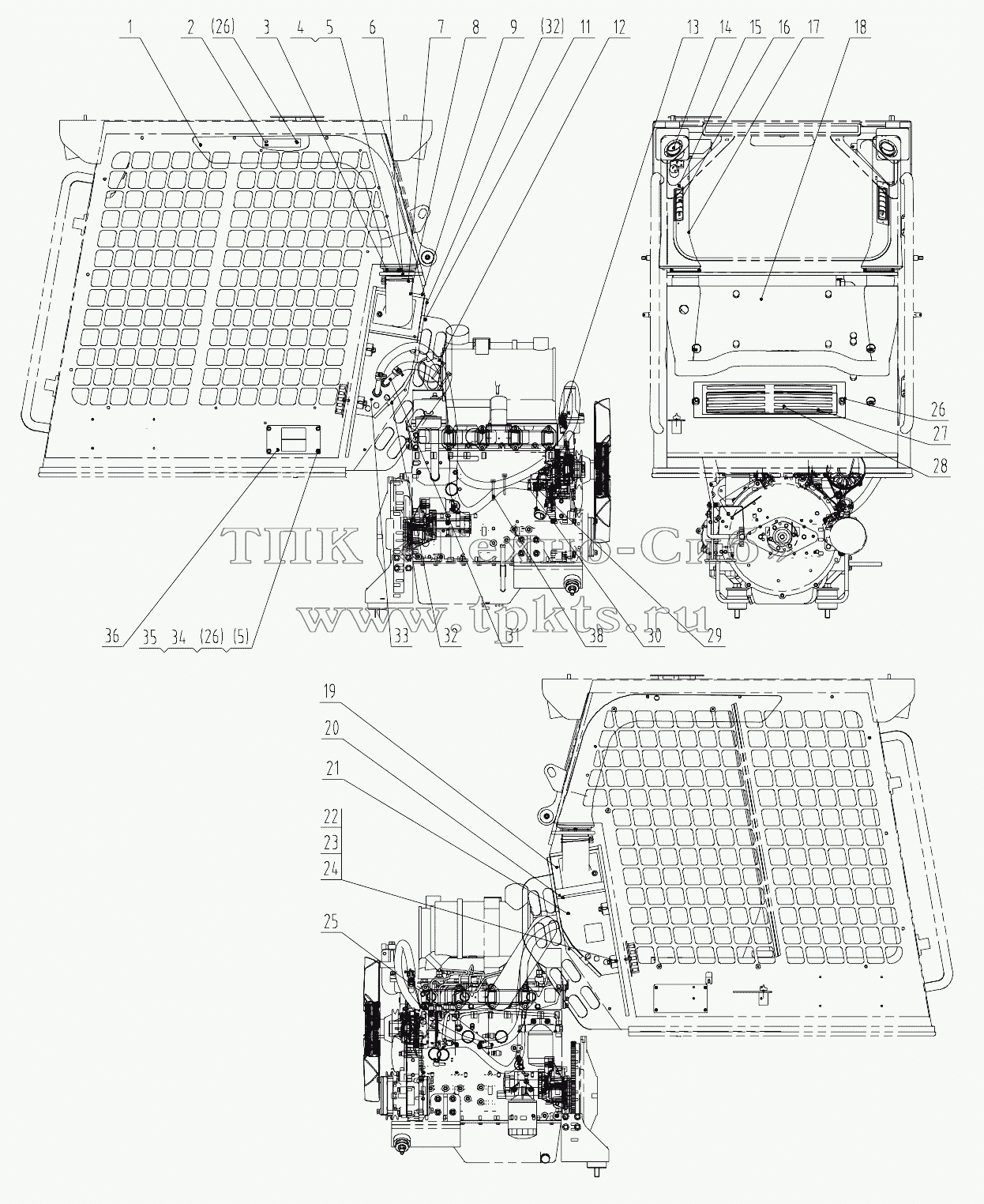

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 86A0790 | AIR DUCT | В корзину | |
2 | 10A4796 | PLATE | В корзину | |
3 | 00D4333 | JOINT | В корзину | |
4 | 00B0022 | BOLT | В корзину | |
5 | 06B0346 | WASHER | В корзину | |
6 | 85A1775 | HEAT INSULATION PLATE | В корзину | |
7 | 15B0062 | CLAMP | В корзину | |
8 | 86A0792 | AIR DUCT | В корзину | |
9 | 85A1766 | HEAT INSULATION PLATE | В корзину | |
11 | 85A2117 | HEAT SHIELD | В корзину | |
12 | 30A0024 | Резиновое уплотнение | В корзину | |
13 | 46C1663 | WATER INTAKE VALVE | В корзину | |
14 | 46C3565 | VENT | В корзину | |
15 | 04B0112 | SCREW | В корзину | |
16 | 46C3600 | VENT | В корзину | |
17 | 86A0789 | AIR DUCT | В корзину | |
18 | 85A2118 | HEAT SHIELD | В корзину | |
19 | 46C7631 | Heater | В корзину | |
20 | 85A1769 | HEAT INSULATION PLATE | В корзину | |
21 | 85A3928 | Heat shield | В корзину | |
22 | 00B0012 | BOLT | В корзину | |
23 | 06B0347 | WASHER | В корзину | |
24 | 06B0001 | WASHER | В корзину | |
25 | 84A0240 | Hose | В корзину | |
26 | 02B0148 | BOLT | В корзину | |
27 | 00D4328 | PLATE | В корзину | |
28 | 46C3593 | STRAINER | В корзину | |
29 | 03A0972 | Connector | В корзину | |
30 | 15B0009 | CLAMP | В корзину | |
31 | 01A0364 | CONNECTOR | В корзину | |
32 | 20A8522 | PLATE | В корзину | |
33 | 85A3927 | Heat shield | В корзину | |
34 | 03B0036 | NUT | В корзину | |
35 | 06B0024 | WASHER | В корзину | |
36 | 10A9119 | Plate | В корзину | |
38 | 37B0004 | Хомут | В корзину |
