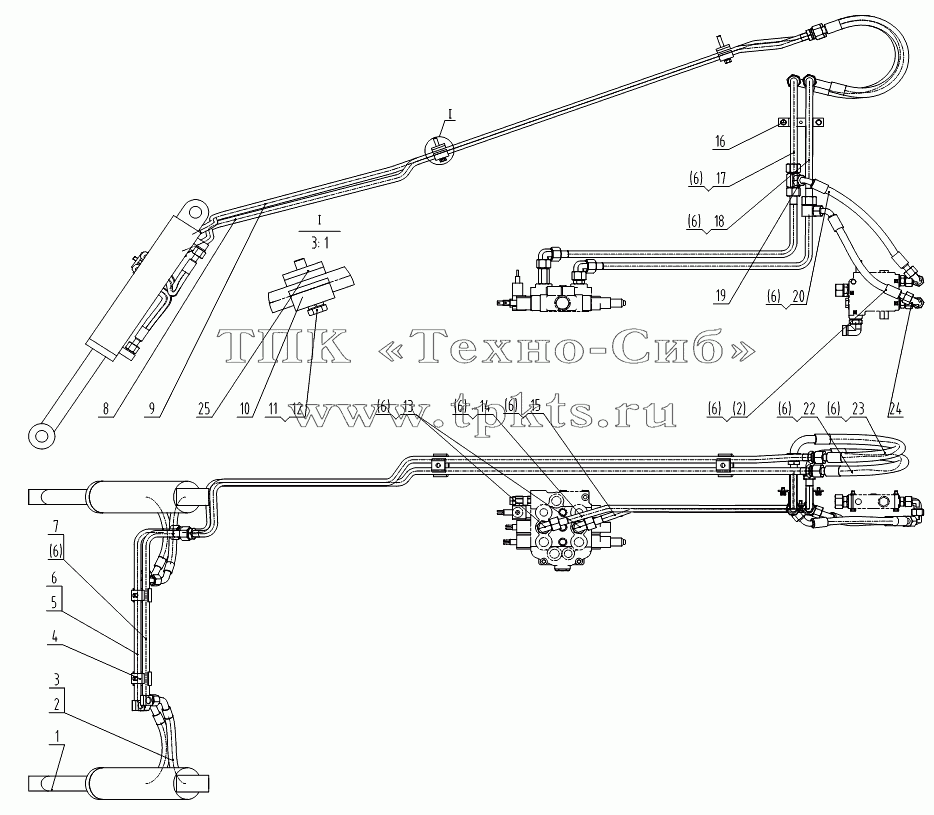

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 10C0560 | TILTING CYLINDER | В корзину | |
2 | 06C2422 | HOSE AS | В корзину | |
3 | 12B0490 | O-RING | В корзину | |
4 | 09C0375 | CLAMP | В корзину | |
5 | 10D3292 | TUBE AS | В корзину | |
6 | 12B0504 | O-RING | В корзину | |
7 | 10D2119 | PIPE AS | В корзину | |
8 | 10D3291 | TUBE AS | В корзину | |
9 | 10D3290 | TUBE AS | В корзину | |
10 | 27A0346 | CLAMP | В корзину | |
11 | 00B0004 | Болт | В корзину | |
12 | 06B0347 | WASHER | В корзину | |
13 | 31C0083 | ELBOW | В корзину | |
14 | 10D5553 | TUBE AS | В корзину | |
15 | 10D5554 | TUBE AS | В корзину | |
16 | 09C0842 | CLAMP | В корзину | |
17 | 10D5549 | TUBE AS | В корзину | |
18 | 10D5555 | TUBE AS | В корзину | |
19 | 32C0276 | TEE | В корзину | |
20 | 06C6612 | HOSE AS | В корзину | |
22 | 06C2420 | HOSE AS | В корзину | |
23 | 06C2421 | HOSE AS | В корзину | |
24 | 31C0084 | Штуцер | В корзину | |
25 | 14A3232 | PLATE | В корзину |
