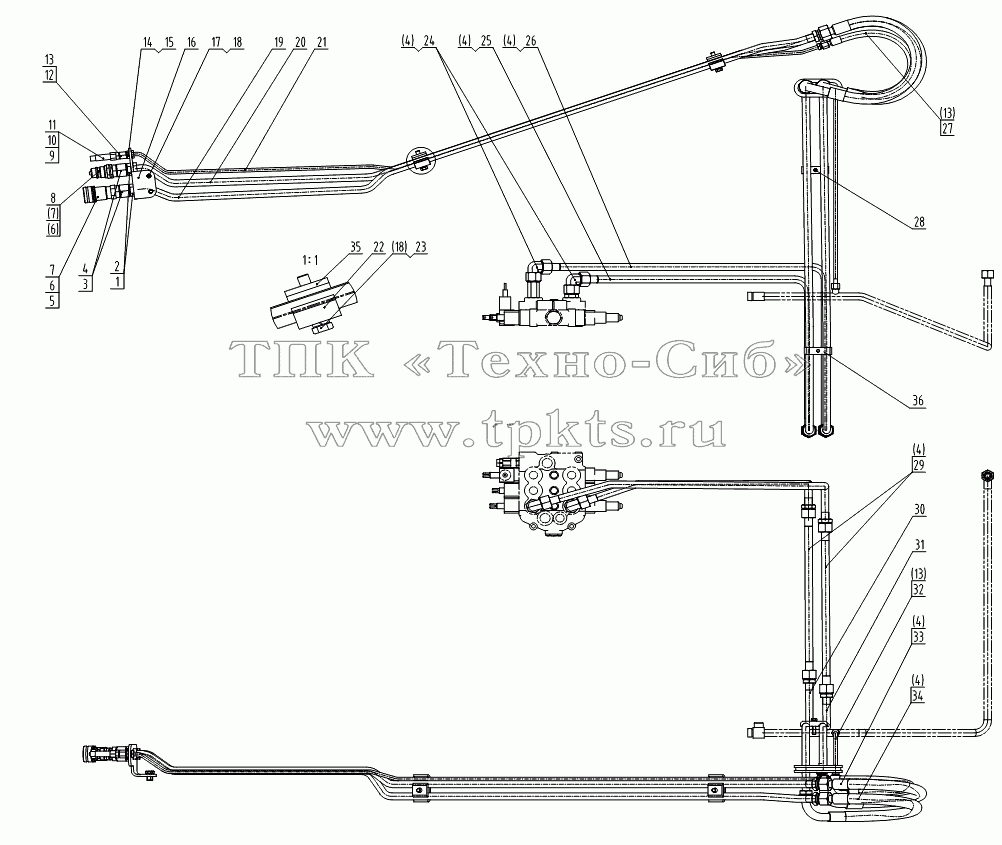

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 56A0345 | GASKET | В корзину | |
2 | 03J0006 | NUT | В корзину | |
3 | 30C0082 | CONNECTOR | В корзину | |
4 | 12B0504 | O-RING | В корзину | |
5 | 30C0064 | COUPLER CONNECTOR | В корзину | |
6 | 12B0491 | O-RING | В корзину | |
7 | 07J0002 | SNAP RING | В корзину | |
8 | 30C0063 | COUPLER CONNECTOR | В корзину | |
9 | 30C0068 | COUPLER CONNECTOR | В корзину | |
10 | 07J0003 | SNAP RING | В корзину | |
11 | 12B0494 | O-RING | В корзину | |
12 | 30C0150 | CONNECTOR | В корзину | |
13 | 12B0489 | Кольцо круглого сечения | В корзину | |
14 | 03J0007 | NUT | В корзину | |
15 | 56A0344 | GASKET | В корзину | |
16 | 22A3642 | PLATE | В корзину | |
17 | 00B0005 | BOLT | В корзину | |
18 | 06B0347 | WASHER | В корзину | |
19 | 10D2552 | PIPE AS | В корзину | |
20 | 10D2553 | PIPE AS | В корзину | |
21 | 10D2558 | PIPE AS | В корзину | |
22 | 27A0344 | CLAMP | В корзину | |
23 | 00B0004 | Болт | В корзину | |
24 | 31C0083 | ELBOW | В корзину | |
25 | 10D5094 | TUBE AS | В корзину | |
26 | 10D5093 | TUBE AS | В корзину | |
27 | 05C1036 | HOSE AS | В корзину | |
28 | 09C1120 | CLAMP | В корзину | |
29 | 10D2106 | PIPE AS | В корзину | |
30 | 10D5106 | TUBE AS | В корзину | |
31 | 10D2589 | PIPE AS | В корзину | |
32 | 10D2111 | PIPE AS | В корзину | |
33 | 06C2420 | HOSE AS | В корзину | |
34 | 06C2421 | HOSE AS | В корзину | |
35 | 14A3232 | PLATE | В корзину | |
36 | 09C1122 | CLAMP | В корзину |
