Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › LiuGong › CLG-375A, 385A › 00C0807 004 BOOM CYLINDER LINES

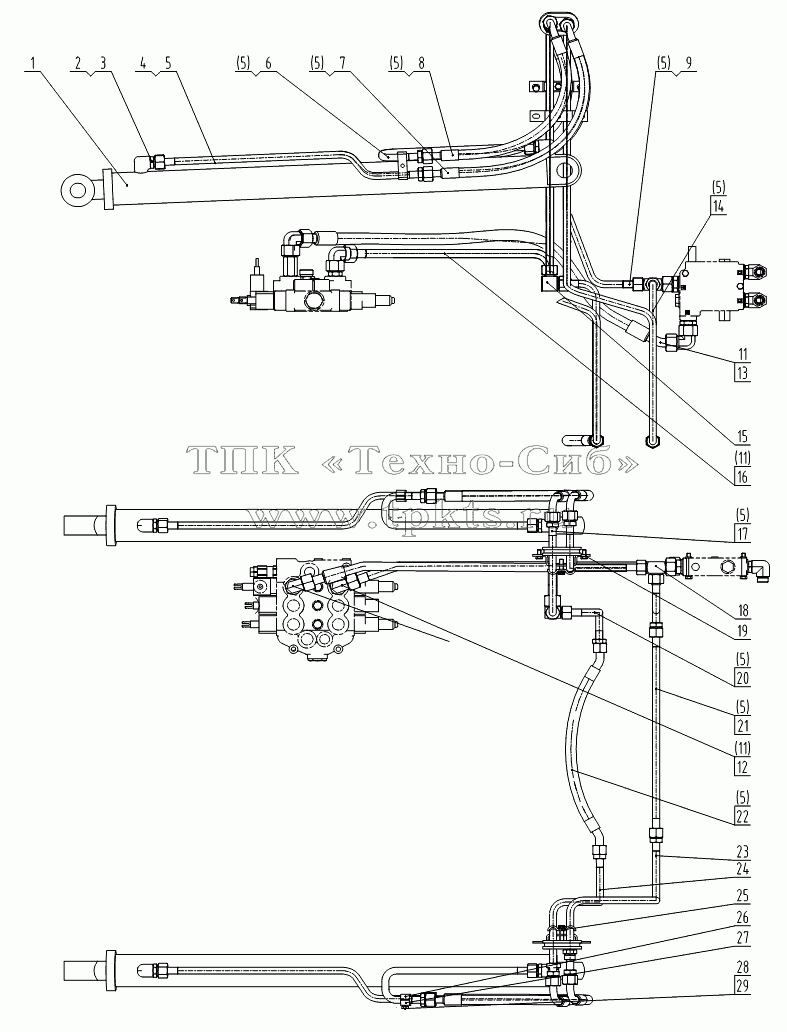

Каталоги запасных частей к спецтехнике LiuGong CLG-375A, 385A 00C0807 004 BOOM CYLINDER LINES

1

2

3

4

5

5

5

5

5

5

5

5

5

5

6

7

8

9

11

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	10C0559		BOOM CYLINDER	В корзину
2	00A0998		CONNECTOR	В корзину
3	12B0342		O-RING	В корзину
4	10D2613		PIPE AS	В корзину
5	12B0490		O-RING	В корзину
6	10D2127		PIPE AS	В корзину
7	06C2419		HOSE AS	В корзину
8	06C2418		HOSE AS	В корзину
9	10D5546		TUBE AS	В корзину
11	12B0504		O-RING	В корзину
12	31C0083		ELBOW	В корзину
13	06C7681		HOSE AS	В корзину
14	10D5556		TUBE AS	В корзину
15	15D0666		TEE	В корзину
16	10D2087		PIPE AS	В корзину
17	10D5102		TUBE AS	В корзину
18	02A0553		TEE	В корзину
19	09C0845		CLAMP	В корзину
20	10D2872		TUBE	В корзину
21	10D2105		PIPE AS	В корзину
22	06C6151		HOSE AS	В корзину
23	10D2591		PIPE AS	В корзину
24	10D2590		PIPE AS	В корзину
25	09C0377		CLAMP	В корзину
26	14A4054		CLAMP	В корзину
27	14A4055		CLAMP	В корзину
28	00B0020		BOLT	В корзину
29	06B0348		WASHER	В корзину

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
