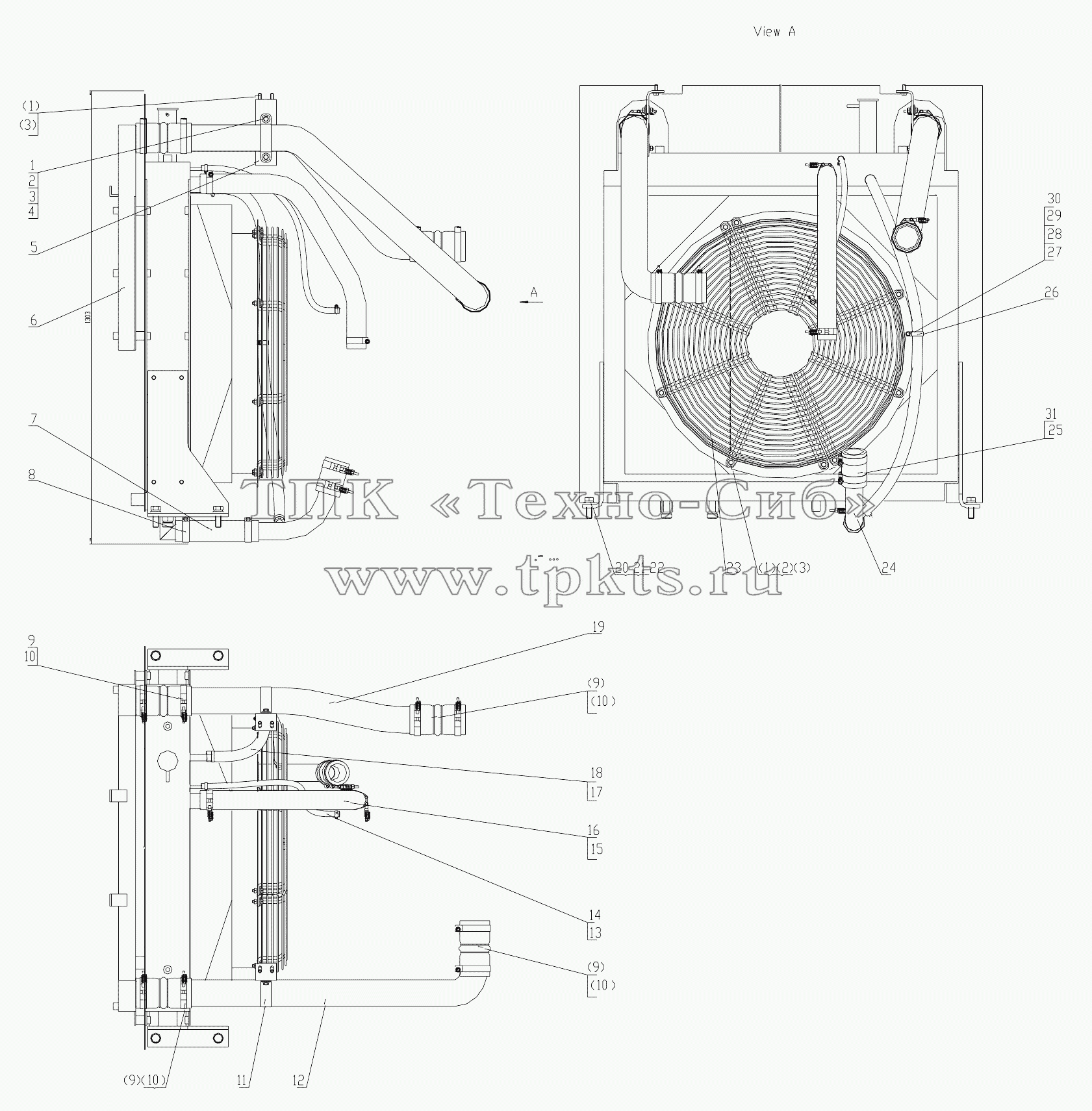

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 00B0085 | Болт | В корзину | |
2 | 06B0006 | Шайба | В корзину | |
3 | 06B0086 | WASHER | В корзину | |
4 | 03B0021 | NUT | В корзину | |
5 | 22A7248 | Plate | В корзину | |
6 | 20C1530 | Radiator gp | В корзину | |
7 | 32A0591 | Hose | В корзину | |
8 | 09C1315 | Clamp | В корзину | |
8 | 15B0006 | Кольцо | В корзину | |
9 | 30A0608 | Intake hose | В корзину | |
10 | 09C0330 | Clamp | В корзину | |
11 | 20A6770 | Clamp | В корзину | |
12 | 38A4924 | Pipe | В корзину | |
13 | 09C0232 | Clamp | В корзину | |
14 | 30A0708 | Hose | В корзину | |
15 | 09C1114 | Clamp | В корзину | |
16 | 38A4946 | Hose | В корзину | |
17 | 09C0235 | Clamp | В корзину | |
17 | 09C0236 | Clamp | В корзину | |
18 | 11B0066 | Шланг | В корзину | |
19 | 38A4931 | Pipe | В корзину | |
20 | 06B0012 | Шайба | В корзину | |
21 | 06B0015 | Шайба | В корзину | |
22 | 00B0245 | Болт | В корзину | |
23 | 45D0567 | Protection shield | В корзину | |
24 | 09D0295 | Hose | В корзину | |
25 | 32A0355 | Hose | В корзину | |
26 | 09C0580 | Clamp | В корзину | |
27 | 00B0022 | BOLT | В корзину | |
28 | 06B0003 | Шайба | В корзину | |
29 | 06B0024 | WASHER | В корзину | |
30 | 03B0036 | NUT | В корзину | |
31 | 09C1327 | Clamp | В корзину | |
31 | 09C1327 | Clamp | В корзину |
