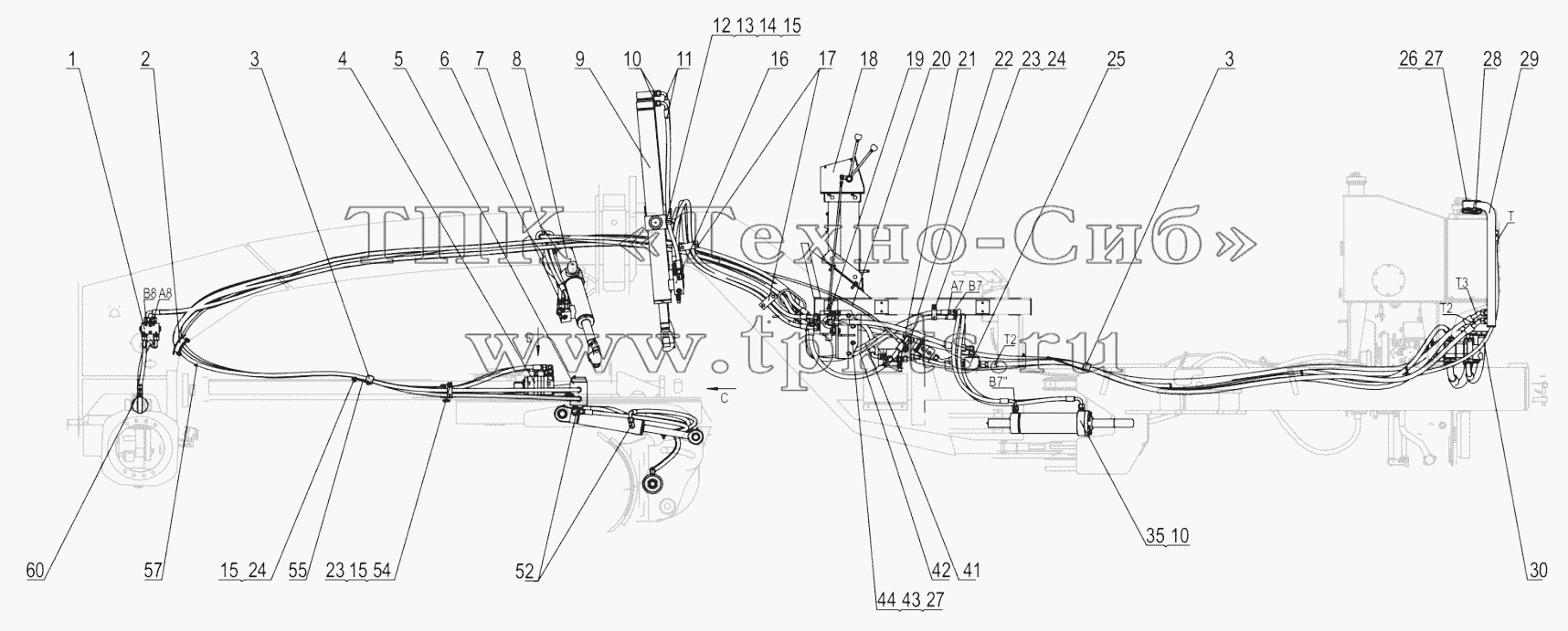

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 12C3175 | Hydraulic lock | В корзину | |
2 | 09C0639 | Jacket | В корзину | |
3 | 09C0202 | Clamp | В корзину | |
4 | 11C0783 | Swing motor | В корзину | |
5 | 44C1599 | Swivel joint | В корзину | |
6 | 44C1634 | Hydraulic lock | В корзину | |
7 | 09C0188 | Clamp | В корзину | |
8 | 10C0696 | Blade swing cylinder | В корзину | |
9 | 10C0695 | Blade lift cylinder | В корзину | |
10 | 30C0164 | Connector | В корзину | |
11 | 06C7531 | Hose | В корзину | |
12 | 06B0001 | WASHER | В корзину | |
13 | 09C0380 | Clamp | В корзину | |
14 | 00B0056 | Болт | В корзину | |
15 | 06B0002 | Шайба | В корзину | |
16 | 12C2800 | Hydraulic lock | В корзину | |
17 | 09C0203 | Clamp | В корзину | |
18 | 49Y0039 | Platform | В корзину | |
19 | 44C1792 | Control valve as | В корзину | |
20 | 05C2085 | Hose as | В корзину | |
21 | 44C0077 | Joint | В корзину | |
22 | 32C0111 | Tee | В корзину | |
23 | 09C0126 | Хомут двойной | В корзину | |
24 | 00B0005 | BOLT | В корзину | |
25 | 44C1773 | Return valve | В корзину | |
26 | 01B0009 | BOLT | В корзину | |
27 | 06B0008 | Шайба | В корзину | |
28 | 12B0302 | Кольцо круглого сечения | В корзину | |
29 | 09D0318 | Tube | В корзину | |
30 | 66C1494 | Hose as | В корзину | |
35 | 10C1066 | Steering cylinder | В корзину | |
41 | HOSEAS | Hose as | В корзину | |
42 | HOSEAS | Hose as | В корзину | |
43 | 06B0007 | WASHER | В корзину | |
44 | BOLT | BOLT | В корзину | |
52 | 31C0145 | Connector | В корзину | |
54 | 03B0053 | NUT | В корзину | |
55 | 46D1761 | Stop plate | В корзину | |
57 | 37B0010 | Соединения блокировочного кабеля | В корзину | |
58 | 10C0663 | Front wheel tilt cylinder | В корзину | |
60 | 31C0084 | Штуцер | В корзину | |
61 | 66C0158 | Hose as | В корзину |
