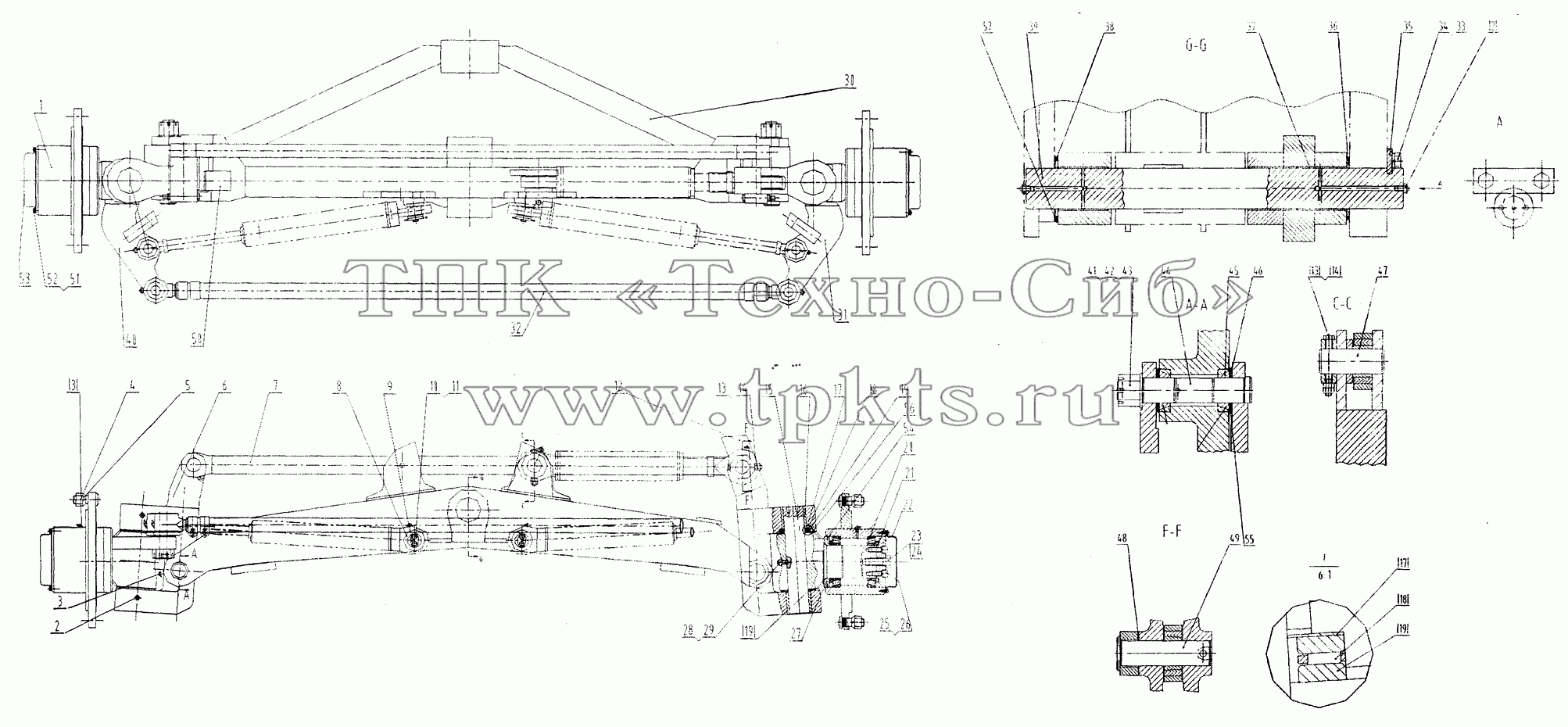

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 34C0305 | Ступица переднего колеса | В корзину | |
2 | 10B0014 | Ниппель | В корзину | |
3 | 10B0018 | Маслосборник | В корзину | |
4 | 03B0139 | Гайка задний | В корзину | |
5 | 06B0252 | Шайба | В корзину | |
6 | 73A0057 | Шарнир | В корзину | |
7 | 24C0144 | Тяга наклона колес поперечная | В корзину | |
8 | 52A0180 | Крышка круглая | В корзину | |
9 | 88A0336 | Пластина запорная | В корзину | |
10 | 00B0085 | Болт | В корзину | |
11 | 06B0006 | Шайба | В корзину | |
12 | 73A0058 | Звено соединительное | В корзину | |
13 | 03B0058 | Гайка | В корзину | |
14 | 01B0093 | Болт | В корзину | |
15 | 60A0544 | Шкворень поворотный | В корзину | |
16 | 55A0921 | Кожух вала | В корзину | |
17 | 28C0049 | Шайба регулировочная | В корзину | |
18 | 26B0015 | Подшипник игольчатый осевой | В корзину | |
19 | 26B0016 | Шайба осевая | В корзину | |
20 | 23B0060 | Роликоподшипник конический | В корзину | |
21 | 28C0050 | Шайба регулировочная | В корзину | |
22 | 53A0317 | Крышка торцевая | В корзину | |
23 | 00B0160 | Болт | В корзину | |
24 | 06B0251 | Шайба | В корзину | |
25 | 04B0220 | Болт | В корзину | |
26 | 06B0008 | Шайба | В корзину | |
27 | 76A0121 | Втулка распорная | В корзину | |
28 | 04B0315 | Винт | В корзину | |
29 | 03B0053 | NUT | В корзину | |
30 | 00D0984 | Рама | В корзину | |
31 | 24D0045 | Шарнир | В корзину | |
32 | 24C0142 | Тяга рулевая | В корзину | |
33 | 06B0015 | Шайба | В корзину | |
34 | 00B0014 | Болт | В корзину | |
35 | 53A0319 | Пластина торцевая | В корзину | |
36 | 56A0247 | Диск нажимной | В корзину | |
37 | 55A0922 | Кожух вала | В корзину | |
38 | 28C0051 | Шайба регулировочная | В корзину | |
39 | 60A0548 | Вал | В корзину | |
40 | 24D0046 | Шарнир | В корзину | |
41 | 03B0487 | Гайка | В корзину | |
42 | 06B0064 | Шайба | В корзину | |
43 | 08D0017 | Палец | В корзину | |
44 | 60A0545 | Вал | В корзину | |
45 | 25B0024 | Подшипник | В корзину | |
46 | 56A0245 | Диск нажимной | В корзину | |
47 | 60A0546 | Вал | В корзину | |
48 | 76A0119 | Пластина круглая | В корзину | |
49 | 60A0547 | Вал | В корзину | |
50 | 14A2301 | Блок ограничительный | В корзину | |
51 | 05B0052 | Болт | В корзину | |
52 | 06B0003 | Шайба | В корзину | |
53 | 20A2892 | Крышка | В корзину | |
54 | 56A0272 | Пластина круглая | В корзину | |
55 | 83A0337 | Уплотнитель V-образный | В корзину | |
56 | 83A0338 | Уплотнитель V | В корзину | |
57 | 83A0339 | Уплотнитель V | В корзину |
