Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › LiuGong › CLG-4215 › 11Е1193-000-02 HYDRAULIC SYSTEM

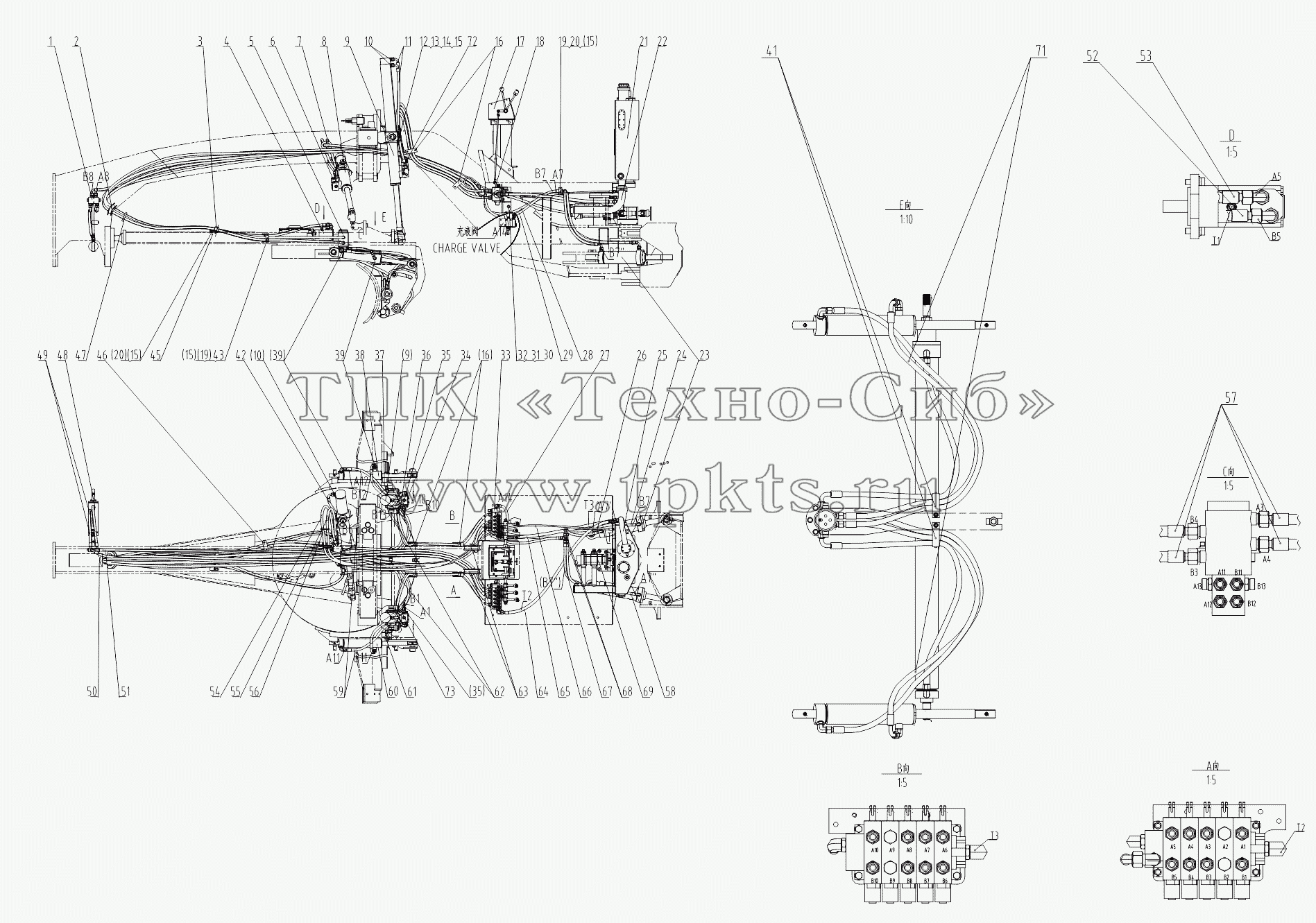

Каталоги запасных частей к спецтехнике LiuGong CLG-4215 11Е1193-000-02 HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
15
15
15
16
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
36
37
38
39
39
41
42
43
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
71
72
73
Позиция на иллюстрации Заводской номер детали Название детали
1 12С3175 Hydraulic lock В корзину
2 09С0639 Jacket В корзину
3 09С0202 Clamp В корзину
4 11С0783 Swing motor В корзину
5 44С1599 Swivel joint В корзину
6 44С1634 Hydraulic lock В корзину
7 09С0188 Clamp В корзину
8 10С0696 Blade swing cylinder В корзину
9 10С0695 Blade lift cylinder В корзину
10 30С0164 Connector В корзину
11 06С7531 Hose as В корзину
12 09С0380 Clamp В корзину
13 00В0056 Болт В корзину
14 06В0001 Шайба В корзину
15 06В0002 Шайба стопорная В корзину
16 09С0203 Clamp В корзину
17 47С1637 Platform В корзину
18 44С1605 Control valve as В корзину
19 09С0126 Хомут В корзину
20 00В0005 Болт В корзину
21 21С0129 Hydraulic oil tank В корзину
22 00С2661 Pump oil suction lines В корзину
23 10С1066 Steering cylinder В корзину
24 06С7536 Hose as В корзину
25 44С0099 Pipe as В корзину
26 06С7528 Hose as В корзину
27 06С9889 Hose as В корзину
28 HOSEAS Hose as В корзину
29 HOSEAS Hose as В корзину
30 06В0007 Шайба В корзину
31 06В0008 Шайба В корзину
32 Bolt Bolt В корзину
33 44С1604 Control valve as В корзину
34 44С1633 Hydraulic lock В корзину
36 06С9316 Hose as В корзину
37 10С0694 Blade sideshift cylinder В корзину
38 10С0669 Blade pitch cylinder В корзину
39 31С0145 Connector В корзину
41 09С1610 Clamp В корзину
42 06С7535 Hose as В корзину
43 03В0053 Гайка В корзину
45 46D1761 Stop plate В корзину
46 09С0795 Clamp В корзину
47 37В0010 Cable tie В корзину
48 10С0663 Front wheel tilt cylinder В корзину
49 06С6762 Hose as В корзину
50 66С0158 Hose as В корзину
51 66С0157 Hose as В корзину
52 Hose Hose as В корзину
53 Hose Hose as В корзину
54 06С7534 Hose as В корзину
55 66С0436 Hose as В корзину
56 37В0004 Соединения блокировочного кабеля В корзину
57 66С0156 Hose as В корзину
58 06С7529 Hose as В корзину
59 66С2287 Hose as В корзину
60 10С0668 Blade pitch cylinder В корзину
61 06В0064 Washer В корзину
62 66С2286 Hose as В корзину
63 84А0341 Grommet В корзину
64 06С0971 Hose as В корзину
65 07С2707 Hose as В корзину
66 05С0469 Hose as В корзину
67 06С7530 Hose as В корзину
68 02А0281 Tee В корзину
69 44С1829 Pump as В корзину
71 66С2285 Hose as В корзину
72 12С2800 Hydraulic lock В корзину
73 06С7532 Hose as В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
