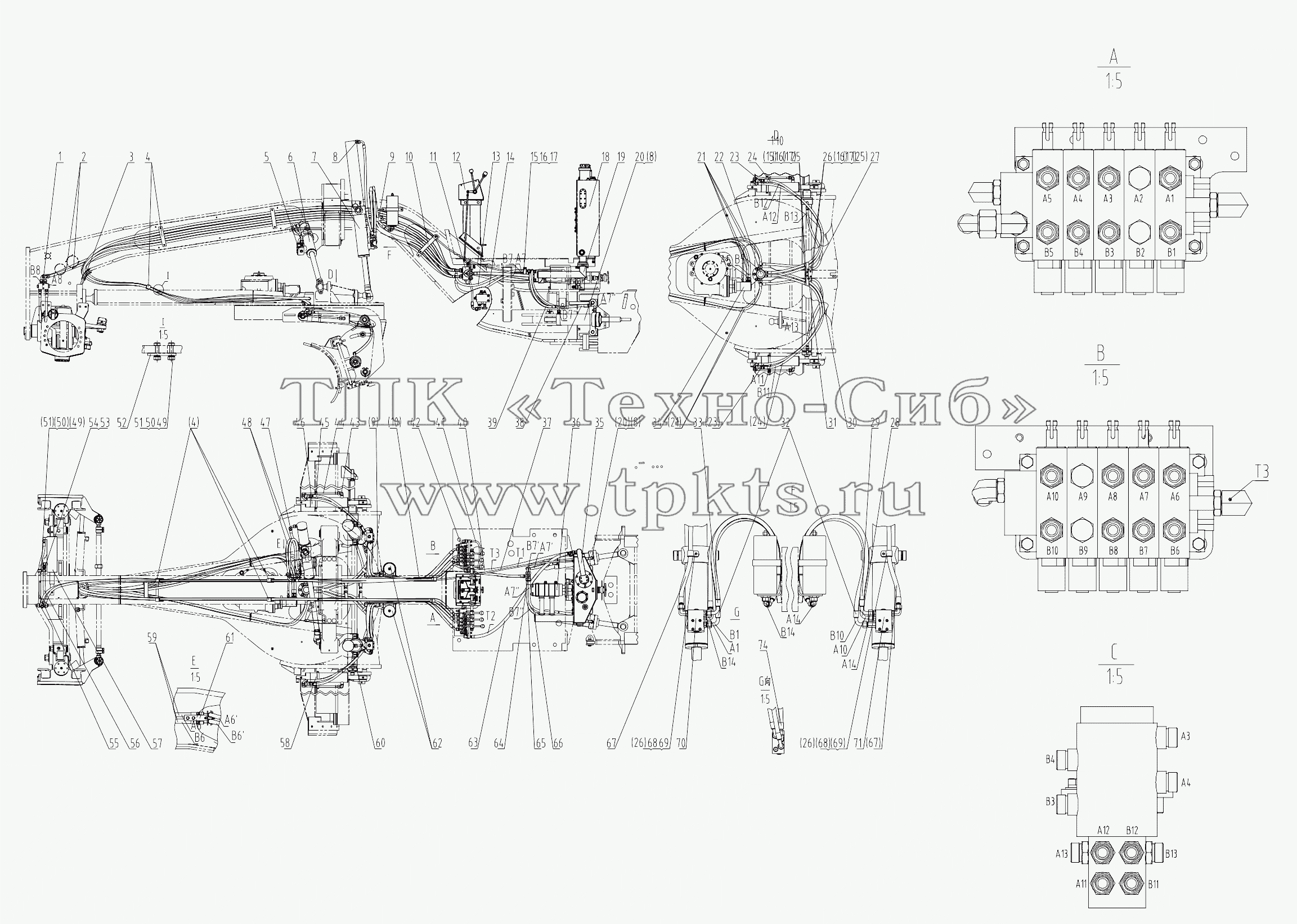

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 12C3175 | Hydraulic lock | В корзину | |
2 | 06C8966 | Hose | В корзину | |
3 | 09C0639 | Jacket | В корзину | |
4 | 09C0202 | Clamp | В корзину | |
5 | 44C1634 | Hydraulic lock | В корзину | |
6 | 10C1679 | Blade swing cylinder | В корзину | |
7 | 10C1678 | Blade lift cylinder | В корзину | |
8 | 30C0164 | Connector | В корзину | |
9 | 09C0207 | Clamp | В корзину | |
10 | 09C0204 | Clamp | В корзину | |
11 | 12C0547 | Work valve mounting-lh | В корзину | |
12 | 47C0551 | Platform as | В корзину | |
13 | 06C1316 | Hose | В корзину | |
14 | 06C0966 | Hose | В корзину | |
15 | 09C0126 | Хомут двойной | В корзину | |
16 | 00B0005 | BOLT | В корзину | |
17 | 06B0002 | Шайба | В корзину | |
18 | 21C0129 | Hydraulic oil tank | В корзину | |
19 | 00C3181 | Pump oil suction lines | В корзину | |
20 | 10C1871 | Hitch steer cylinder | В корзину | |
21 | 06C7258 | Hose | В корзину | |
22 | 44C1599 | Swivel joint | В корзину | |
23 | 06C9265 | Hose | В корзину | |
24 | 06C3128 | Hose | В корзину | |
25 | 03B0053 | NUT | В корзину | |
26 | 09C0380 | Clamp | В корзину | |
27 | 06C7529 | Hose | В корзину | |
28 | 06C9316 | Hose | В корзину | |
29 | 06C9317 | Hose | В корзину | |
30 | 06C2875 | Hose | В корзину | |
31 | 06A1858 | Mounting plate | В корзину | |
32 | 06C7533 | Hose | В корзину | |
33 | 06C9315 | Hose | В корзину | |
34 | 11C0482 | Swing motor as | В корзину | |
35 | 44C0099 | Pipe as | В корзину | |
36 | 44C1829 | Pump as | В корзину | |
37 | 05C3746 | Hose | В корзину | |
38 | 06C9266 | Hose | В корзину | |
39 | 06C9267 | Hose | В корзину | |
40 | 07C2707 | Hose | В корзину | |
41 | 06C9889 | Hose | В корзину | |
42 | 12C0548 | Work valve mounting-rh | В корзину | |
43 | 31C0145 | Connector | В корзину | |
44 | 10D8614 | Tube as | В корзину | |
45 | 09C1204 | Clamp | В корзину | |
46 | 10C1873 | Blade pitch cylinder | В корзину | |
47 | 06C7535 | Hose | В корзину | |
48 | 06C9319 | Hose | В корзину | |
49 | 03B0021 | NUT | В корзину | |
50 | 06B0006 | Шайба | В корзину | |
51 | 00B0020 | BOLT | В корзину | |
52 | 82A1229 | Guard | В корзину | |
53 | 83A0182 | Grommet | В корзину | |
54 | 19A2734 | Clamp | В корзину | |
55 | 06C2130 | Hose | В корзину | |
56 | 06C8977 | Hose | В корзину | |
57 | 10C1872 | Front wheel tilt cylinder | В корзину | |
58 | 10C1874 | Blade pitch cylinder | В корзину | |
59 | 06C9318 | Hose | В корзину | |
60 | 10C1875 | Blade sideshift cylinder | В корзину | |
61 | 09C1430 | Clamp | В корзину | |
62 | 15C0230 | Accumulator mounting as | В корзину | |
63 | 06C0971 | Hose | В корзину | |
64 | 02A0281 | Tee | В корзину | |
65 | 06C1593 | Hose | В корзину | |
66 | 06C3472 | Hose | В корзину | |
67 | 06C7531 | Hose | В корзину | |
68 | 00B0056 | Болт | В корзину | |
69 | 06B0001 | WASHER | В корзину | |
70 | 12C3181 | Hydraulic lock | В корзину | |
71 | 12C3180 | Hydraulic lock | В корзину | |
72 | 37B0004 | Хомут | В корзину | |
73 | 37B0010 | Соединения блокировочного кабеля | В корзину | |
74 | 06C7532 | Hose | В корзину |
