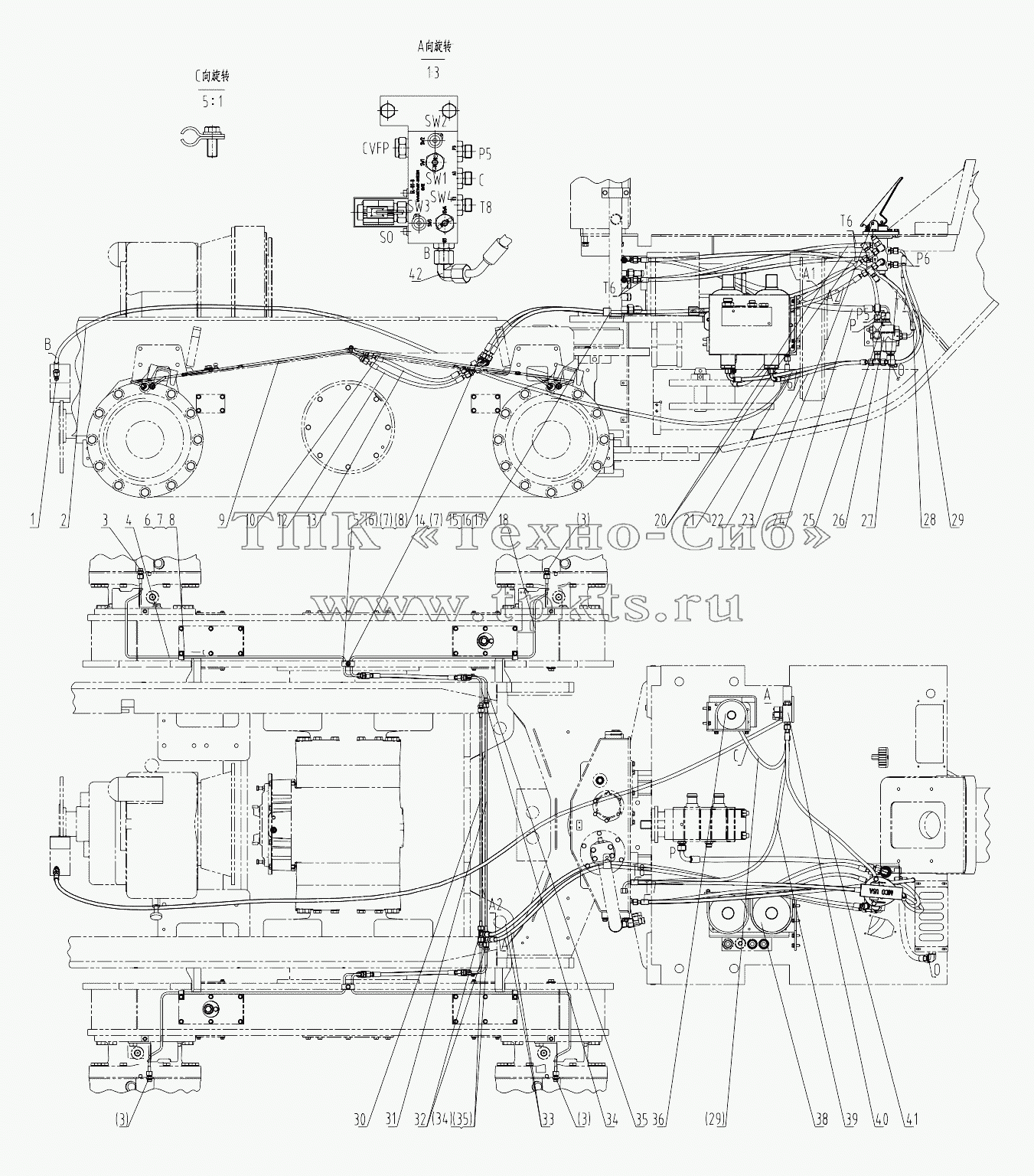

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 30C0166 | Connector | В корзину | |
2 | 05C0978 | Hose | В корзину | |
3 | 30C1597 | Connector | В корзину | |
4 | 10D8595 | Tube as | В корзину | |
5 | 19A0839 | Clamp | В корзину | |
6 | 00B0085 | Болт | В корзину | |
7 | 06B0006 | Шайба | В корзину | |
8 | 20A8707 | Clamp | В корзину | |
9 | 10D8597 | Tube as | В корзину | |
10 | 10D8598 | Tube as | В корзину | |
12 | 05C0979 | Hose | В корзину | |
13 | 05C4595 | Hose | В корзину | |
14 | 03B0021 | NUT | В корзину | |
15 | 00B0005 | BOLT | В корзину | |
16 | 09C0380 | Clamp | В корзину | |
17 | 06B0002 | Шайба | В корзину | |
18 | 10D8596 | Tube as | В корзину | |
20 | 05C1088 | Hose | В корзину | |
21 | 05C0630 | Hose | В корзину | |
22 | 05C3744 | Hose | В корзину | |
23 | 45C0120 | Pedal valve as | В корзину | |
24 | 06C3509 | Hose | В корзину | |
25 | 31C0084 | Штуцер | В корзину | |
26 | 45C0118 | Charge valve as | В корзину | |
27 | 05C2312 | Hose | В корзину | |
28 | 05C1569 | Hose | В корзину | |
29 | 05C0980 | Hose | В корзину | |
30 | 10D6141 | Tube as | В корзину | |
31 | 10D6140 | Tube as | В корзину | |
32 | 32C0111 | Tee | В корзину | |
33 | 05C3745 | Hose | В корзину | |
34 | 10D8600 | Tube as | В корзину | |
35 | 10D8599 | Tube as | В корзину | |
36 | 15C0069 | Brake accumulator mounting | В корзину | |
38 | 45C0650 | Accumulator mounting as | В корзину | |
39 | 05C0986 | Hose | В корзину | |
40 | 45C0161 | Brake valve moungting | В корзину | |
41 | 05C0984 | Hose | В корзину | |
42 | 31C0100 | Патрубок коленчатый | В корзину |
